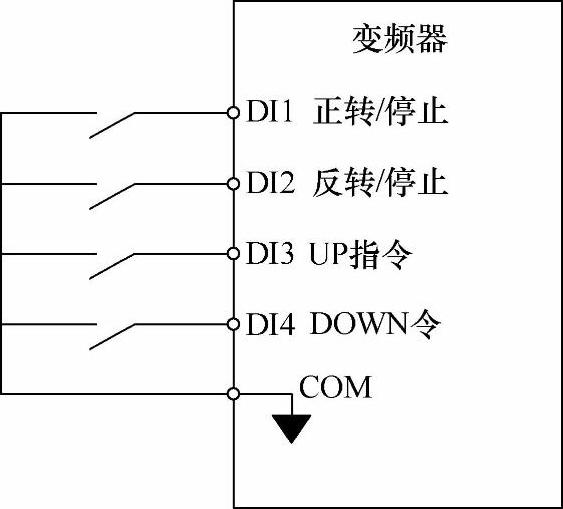

接点信号给定就是通过变频器的多功能输入端子的UP和DOWN接点来改变变频器的设定频率值。该接点可以外接按钮或其他类似于按钮的开关信号（如PLC或DCS的继电器输出模块、常规中间继电器）。接点信号给定如图2-3所示。

图2-3 接点信号给定

注意以下几点：

1）多功能输入端子DI3或DI4需分别设置为UP指令或DOWN指令中的其中一个，不能重复设置，也不能只设置一个，更不能将UP／DOWN指令和保持加减速停止指令同时分配。

2）端子的UP／DOWN速率必须被正确设置，速率单位为Hz／s。有了正确的速率设置，即使UP上升接点一直吸合，变频器的频率上升也不会一下子窜到最高输出频率，而是按照其上升速率上升。(www.daowen.com)

3）是否断电保持频率功能必须设置，如设置为“断电保持有效”时，当变频器电源切断后频率指令被记忆，接通电源运行指令再次输入时，变频器自动加速运行到被记忆的频率为止。如设置“断电保持无效”时，当变频器电源切断后频率指令不被记忆，接通电源运行指令再次输入时，变频器按参数数值不同运行到某一固定频率（0Hz或其他，该参数依赖于变频器的型号）。

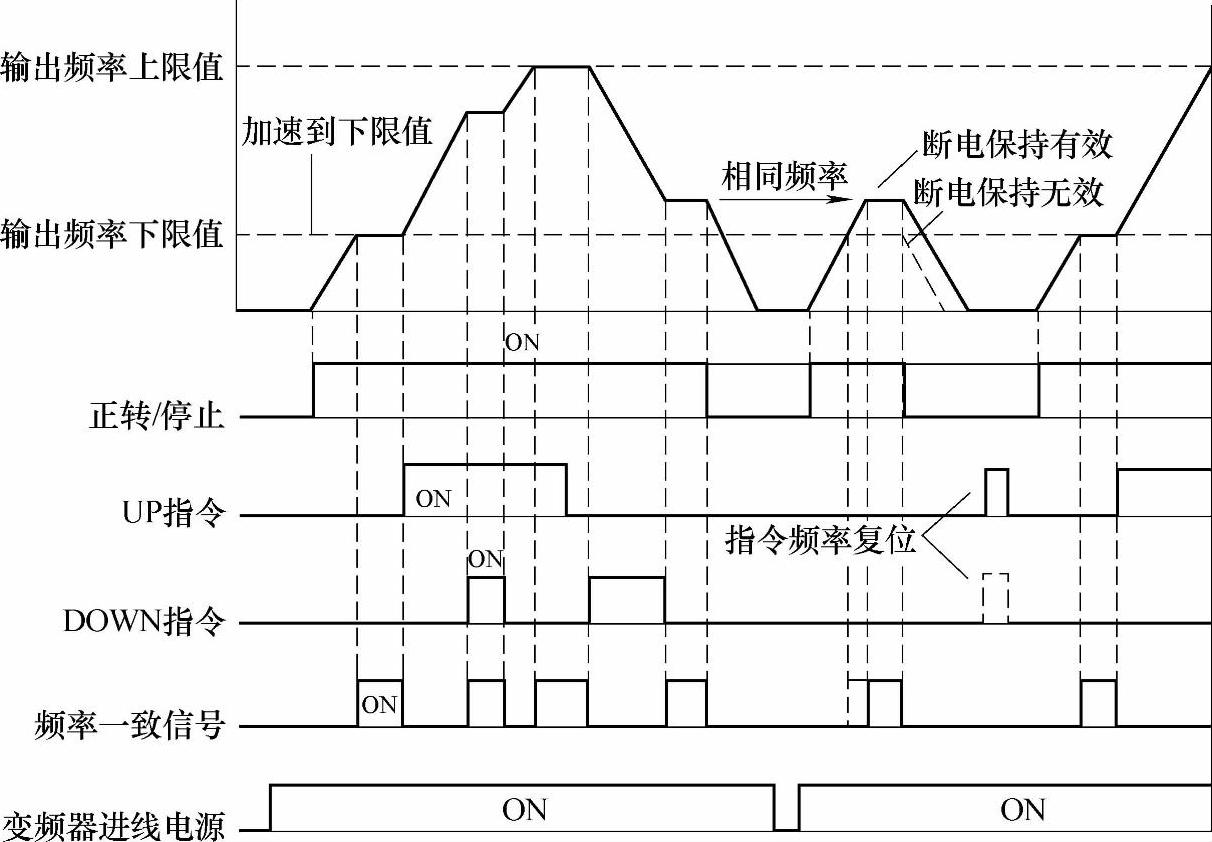

图2-4所示为接点给定的时序示意。

图2-4 接点信号给定变频器运行时序示意
