【训练要求】

请选择合适的万用表来判定变频器的功率模块是否正常，并选择任意一种IGBT模块，检测其有效性。

【训练步骤】

训练步骤①：判定变频器的功率模块正常与否。

功率模块的检查方法主要有以下步骤：拆下与外连接的电源线（R、S、T）和电动机线（U、V、W）；准备好万用表（使用档位为1Ω电阻测量档或二极管测量档）；在变频器的端子排R、S、T、U、V、W、P、N处，交换万用表极性，测定它们的导通状态，便可判断其是否良好，具体如图1-46和图1-47所示。

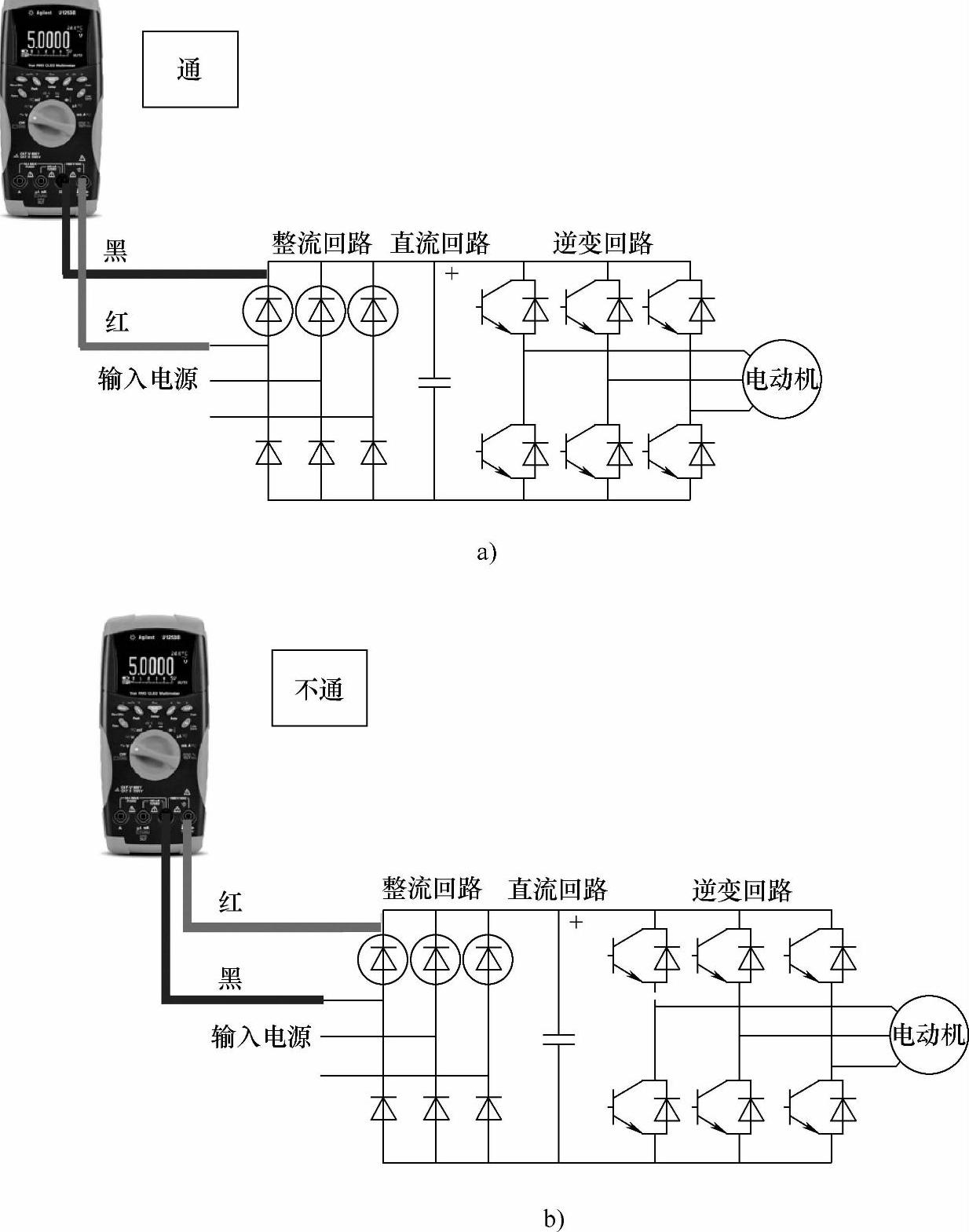

图1-46 检测整流回路

a）检测变频器整流回路的上半桥正向导通 b）检测变频器整流回路的上半桥反向不通

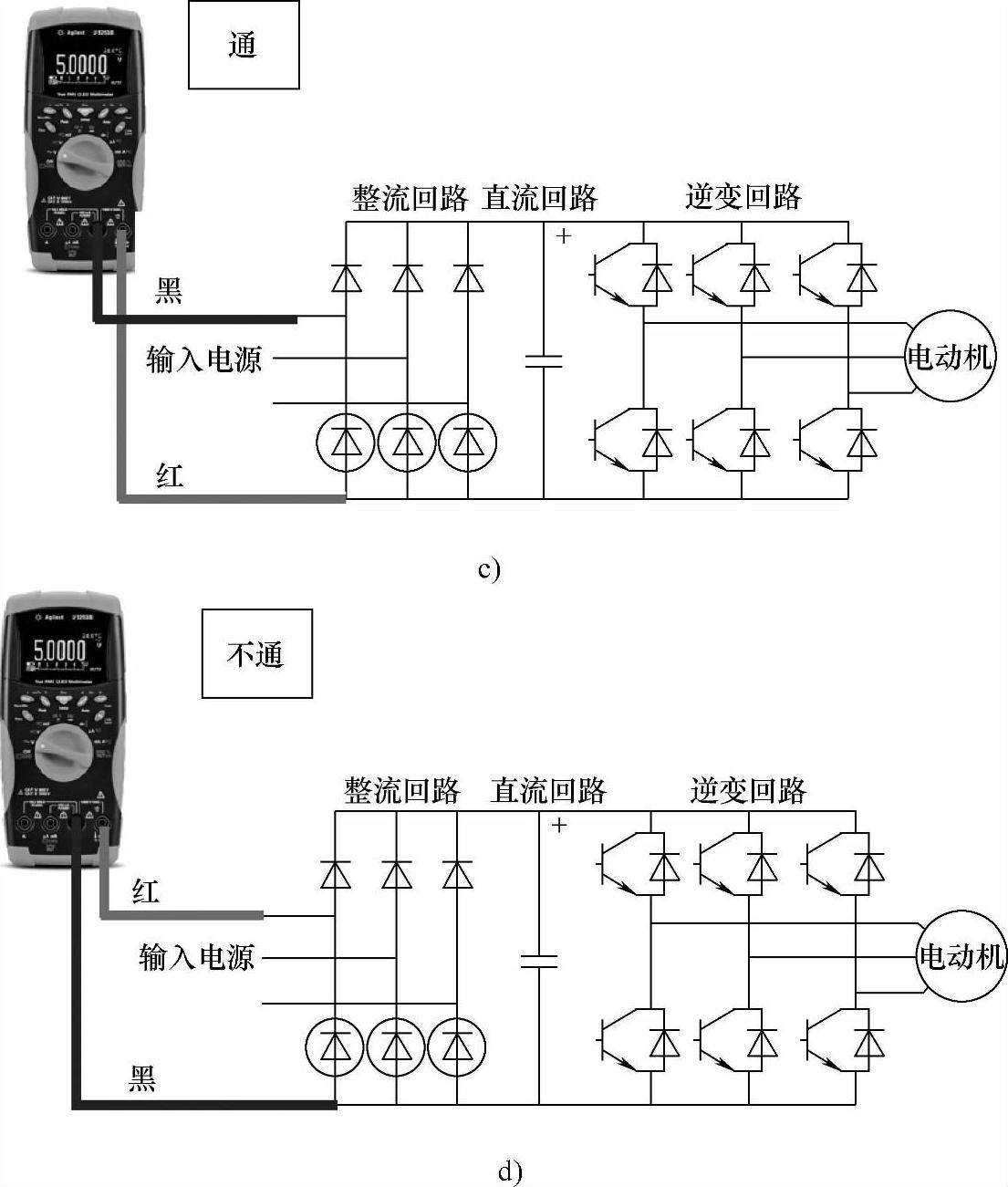

图1-46 检测整流回路（续）

c）检测变频器整流回路的下半桥正向导通 d）检测变频器整流回路的下半桥反向不通

图1-47 检测逆变回路

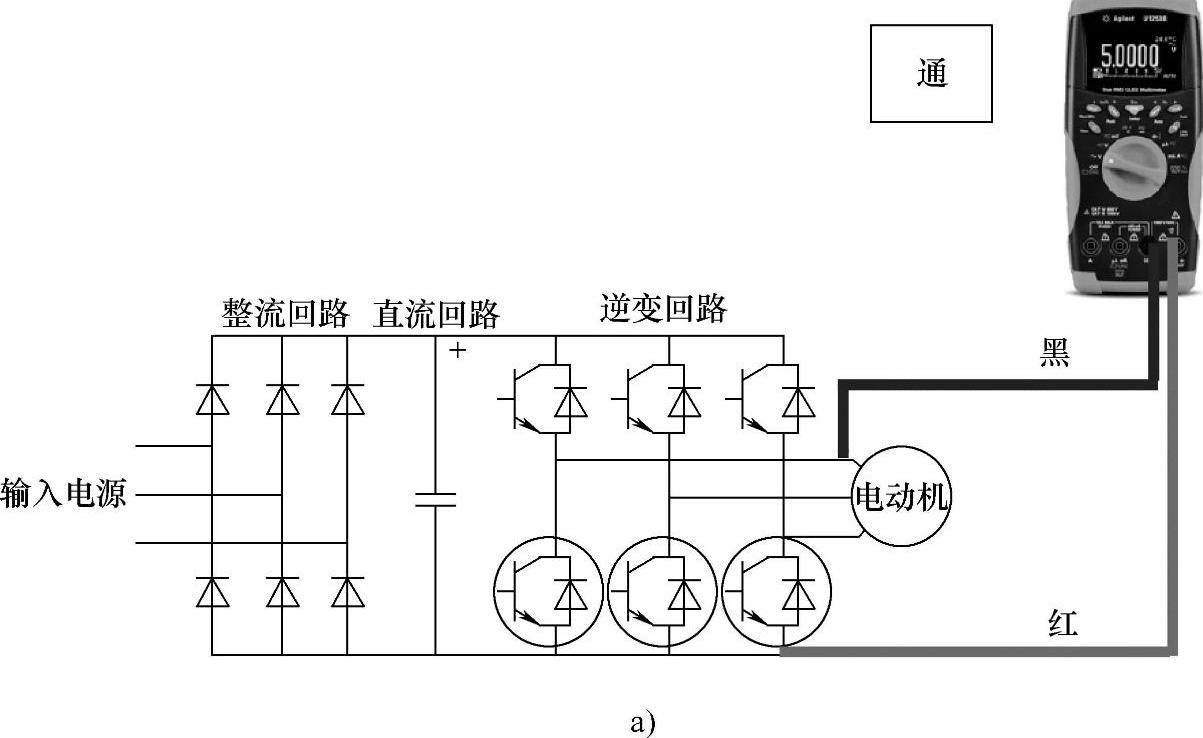

a）检测变频器逆变回路的下半桥正向导通(www.daowen.com)

图1-47 检测逆变回路（续）

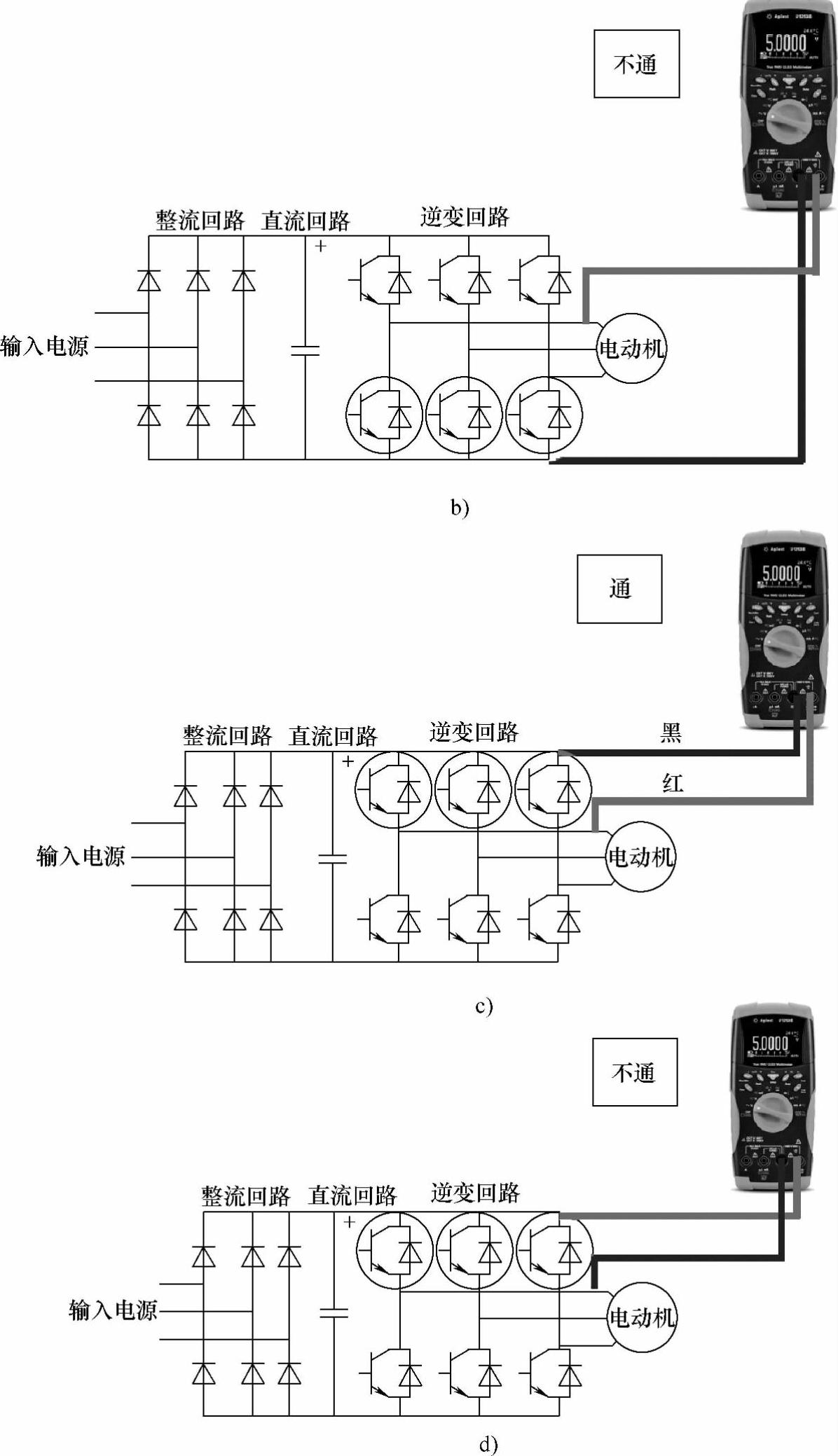

b）检测变频器逆变回路的下半桥反向不通 c）检测变频器逆变回路的上半桥正向导通 d）检测变频器逆变回路的上半桥反向不通

训练步骤②：三菱IGBT的更换。

选择三菱的CM150DU-24H系列IGBT，其外观与原理图如图1-48所示。

IGBT的主要参数是通态电压、关断损耗和开通损耗。一般其耐压均选用在12kV以上，常见的有50A、75A、100A等，其典型编号如CM150DU-24H（150A／2400V）。

具体测量IGBT好与坏时可用万用表（只适用于指针表，如MF500或MF47型）10K电阻档红表笔接E，黑表笔接C，用手一端按C一端接G测其触发能力。但因IGBT的内阻极高（MOS管输入），所以在常态下也易受到外界干扰而自开通，这只需G、C两点短路一下即可消除。然后再测一下各极之间有无短路（注意C、E间的二极管）。当然也可用较简便的方法，即直接测G、E的极间电容，如检测到有一小电容存在就可以大致认为无损坏。

在替换IGBT时同一台机内的两只IGBT最好用同一批次的同型管，以避免因工艺参数不同造成桥臂失衡。在更换IGBT时还应小心静电击穿，最好在更换过程中用一短路线短封G、E两极。

图1-48 三菱IGBT的外观与工作原理

a）外观 b）工作原理

要点

注意用万用表测定整流回路或逆变回路时必须确认滤波电容放电以后，才能进行检测；不导通时，将指示为∞，由于滤波电容的影响会瞬间导通，有时不指示∞，导通时指示几十欧，这决定于模块种类、数量、万用表种类等，其数值不同，但各项指数几乎相等时，认为是良好。
