三菱D700变频器U/f曲线设定及测定实战

【训练要求】

三菱D700变频器进行基本U/f曲线的选择与测定。

【训练步骤】

训练步骤①:恢复出厂设定值,查阅D700变频器的功能参数码表,按下列要求完成功能参数码的设定:频率指令由键盘旋钮设定;上限频率设为65Hz;下限频率设为0Hz;显示频率;显示输出电压。

其中上限和下限频率参数含义见表1-5。

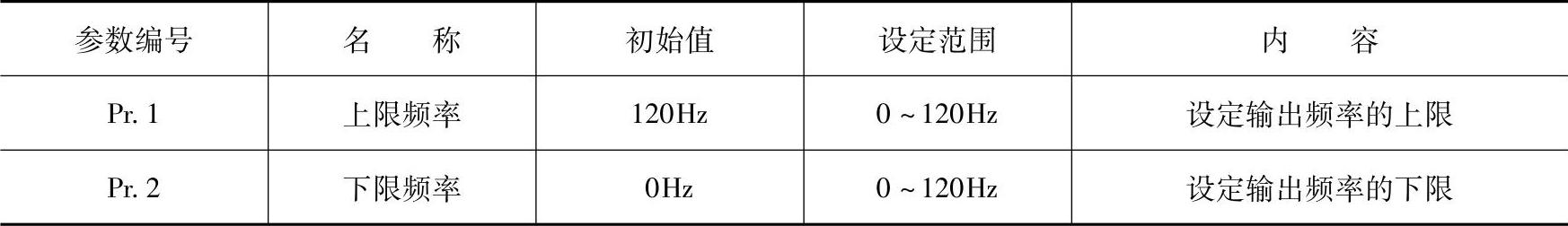

表1-5 上限与下限频率参数含义


图1-41所示为上限频率从初始值为120Hz修改为50Hz的示意,本任务中上限为65Hz,可以依此修改。

训练步骤②:万用表实测电压,并读出此时的PU显示电压。

选择一种指针式万用表或者带滤波型的智能数字万用表,按照图1-42所示的方式测量变频器输出电压。

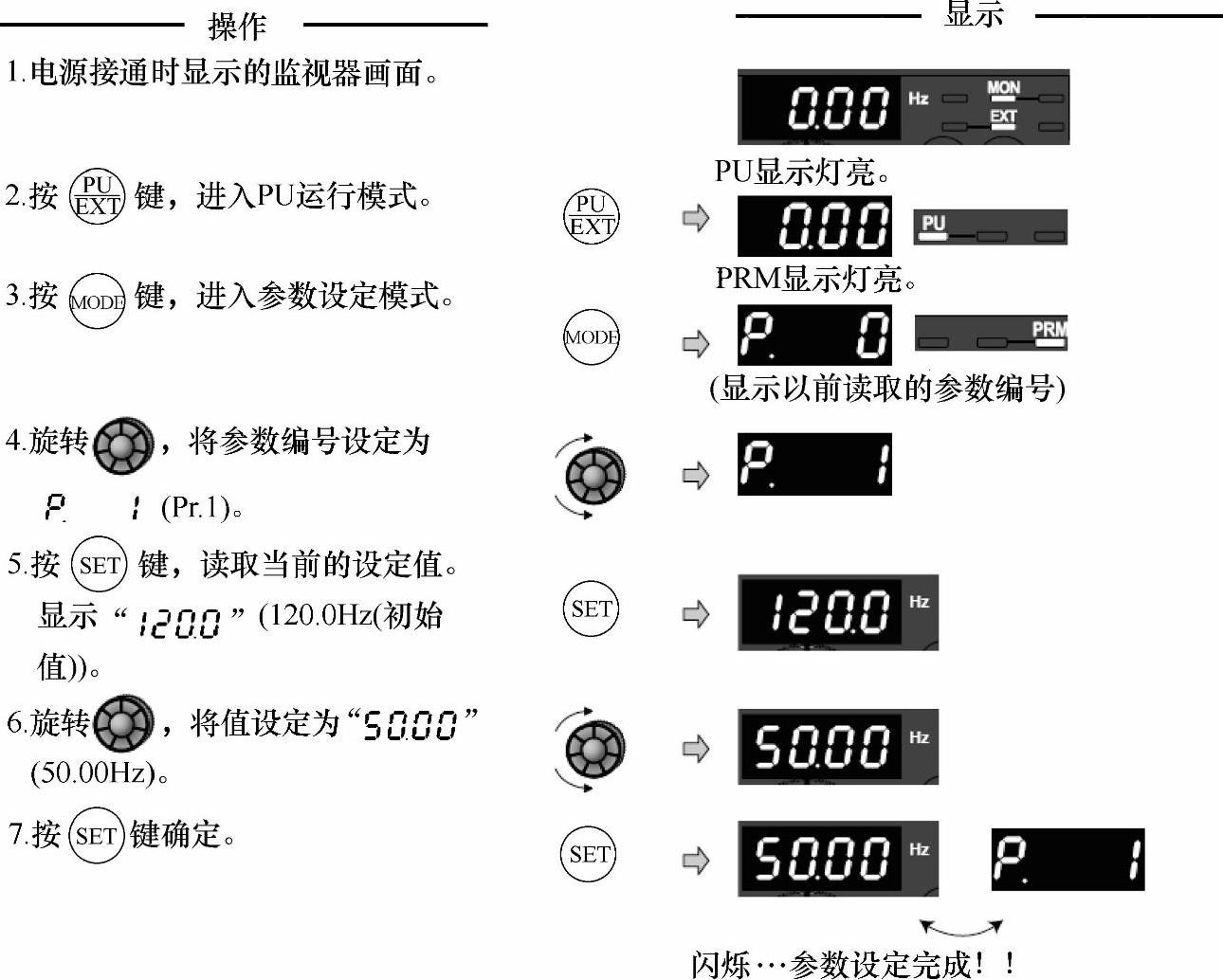

图1-41 修改上限频率为50Hz

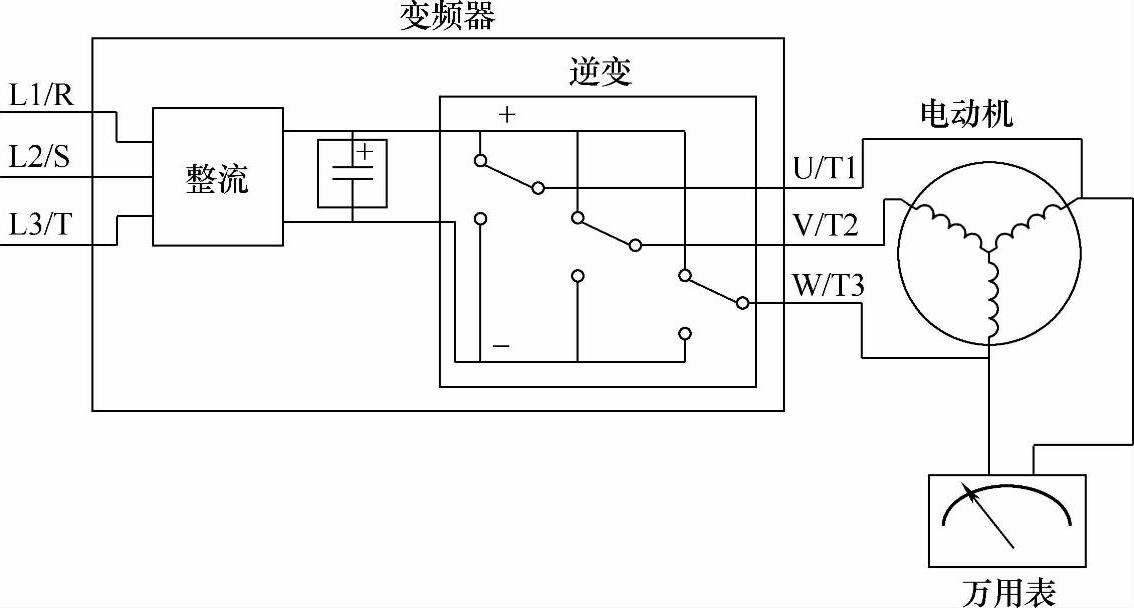

图1-42 用万用表测量变频器输出电压

给出运行指令,调节键盘旋钮,逐渐升高运行频率,测出在不同的输出频率f值下的万用表实测电压与PU显示电压,填入以下基本U/f曲线测定表一(见表1-6)。(www.daowen.com)

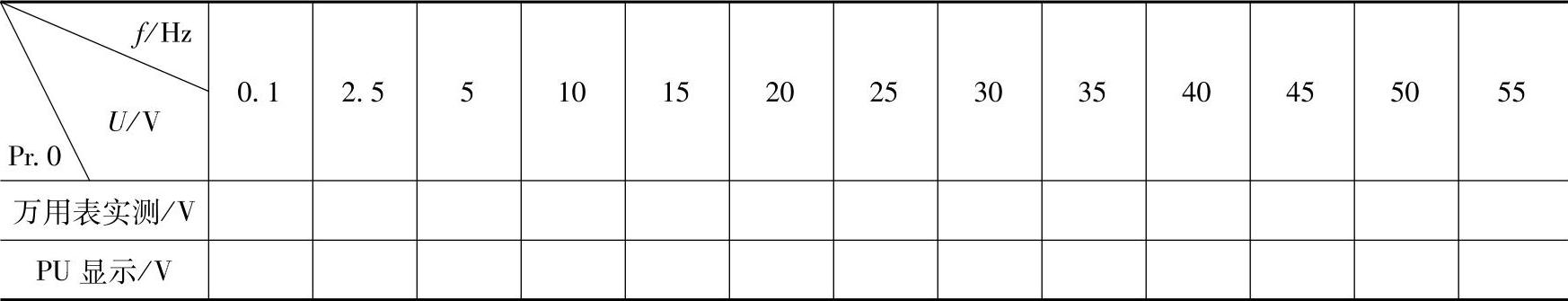

表1-6 基本U/f曲线测定表一


训练步骤③:不同转矩提升值时的输出电压值。

给出运行指令,调节键盘旋钮,逐渐升高运行频率,测出Pr.0(转矩提升)设定值不同时的输出电压U与对应的输出频率f的值,填入以下基本U/f曲线测定表二(见表1-7)。图1-43所示为Pr.0转矩提升变化的示意,图1-44为修改参数变化情况。

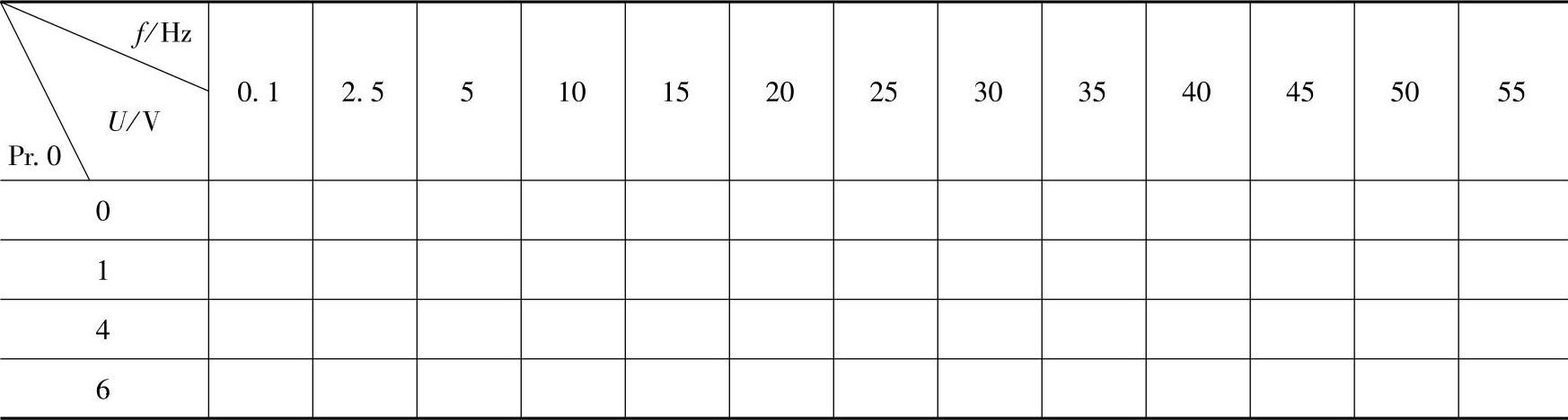

表1-7 基本U/f曲线测定表二

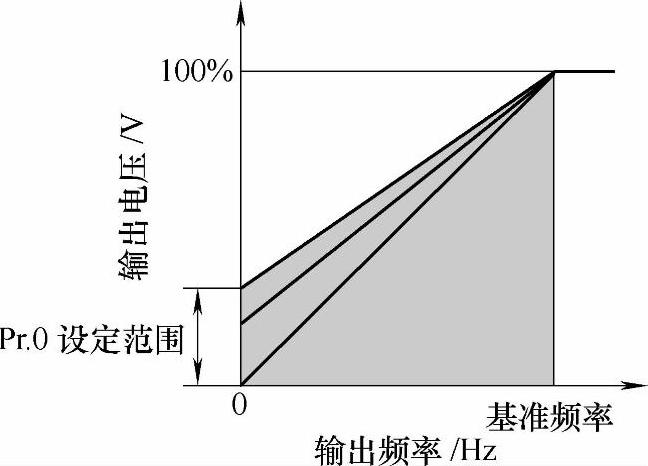

图1-43 转矩提升

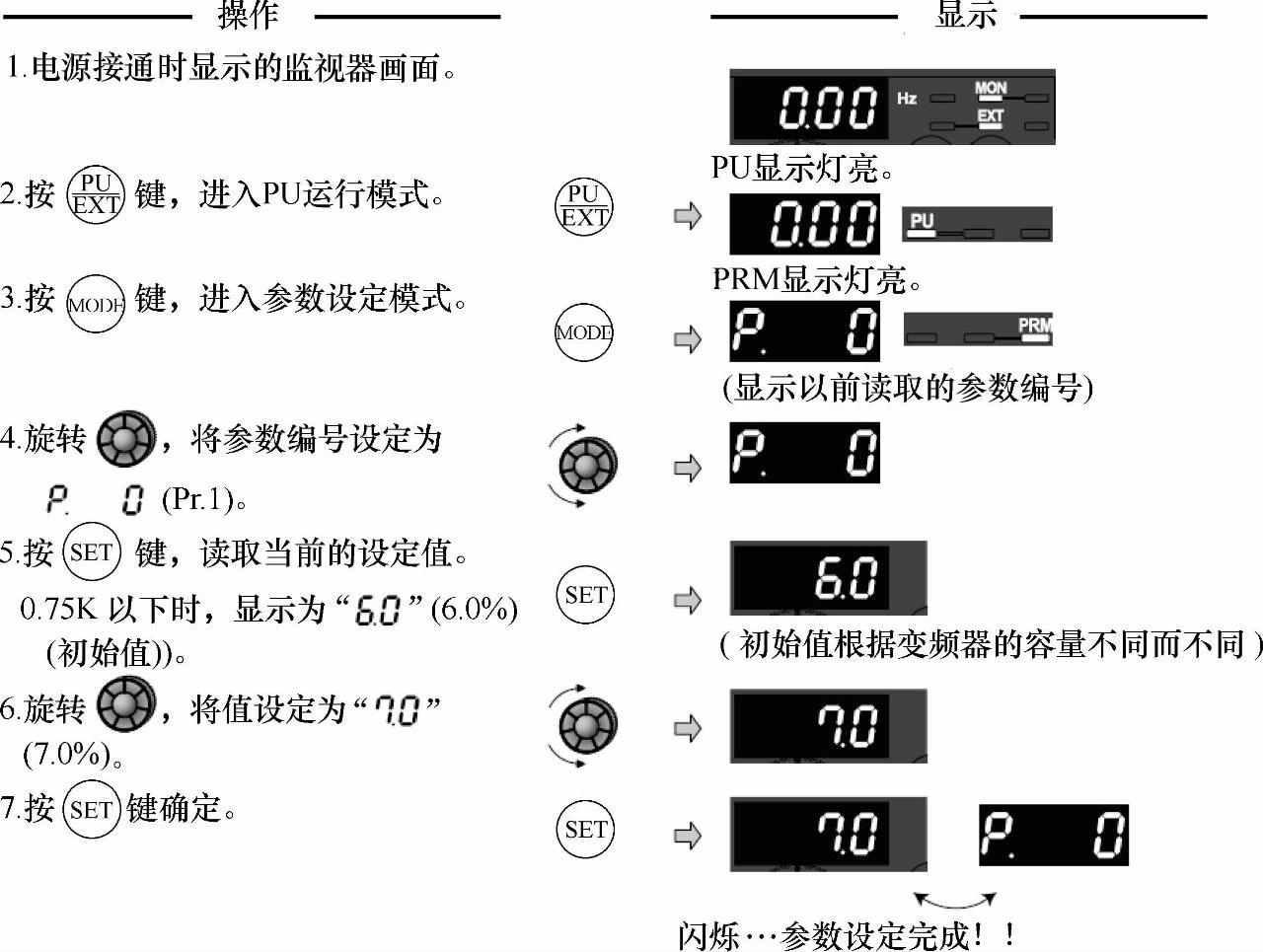

图1-44 修改Pr.0值

训练步骤④:对以上的数据进行分析和做图,并提出自己的问题。

要点

用普通数字万用表测变频器输出电压,数值比输入电压还大,根本不准确!还容易烧坏数字表。理由是:交流电量,属于非线性物理量。它要求检测的是交流的真有效值,需要对检测电路做非线性的运算处理,一般的数字万能表都只在某个固定的频率段做硬件的数据处理,标定其真有效值的准确性,对很宽的频率范围做交流真有效值的检测就无能为力了。
