【训练要求】

通过对三菱D700变频器面板的操作，实现对D700的操作锁定、监视输出电压／电流、参数更改、初始化参数功能。

【训练步骤】

训练步骤①：理解变频器参数的含义。

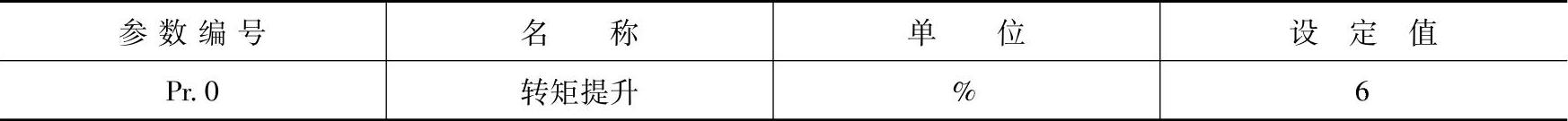

对于变频器而言，要使其正常运行，就必须对它进行一定的参数设置，并符合工艺要求。表1-3是三菱D700变频器的参数说明，也可以简单地用“Pr.0=6％”来进行表示。

表1-3 三菱D700变频器的参数说明

训练步骤②：操作锁定。

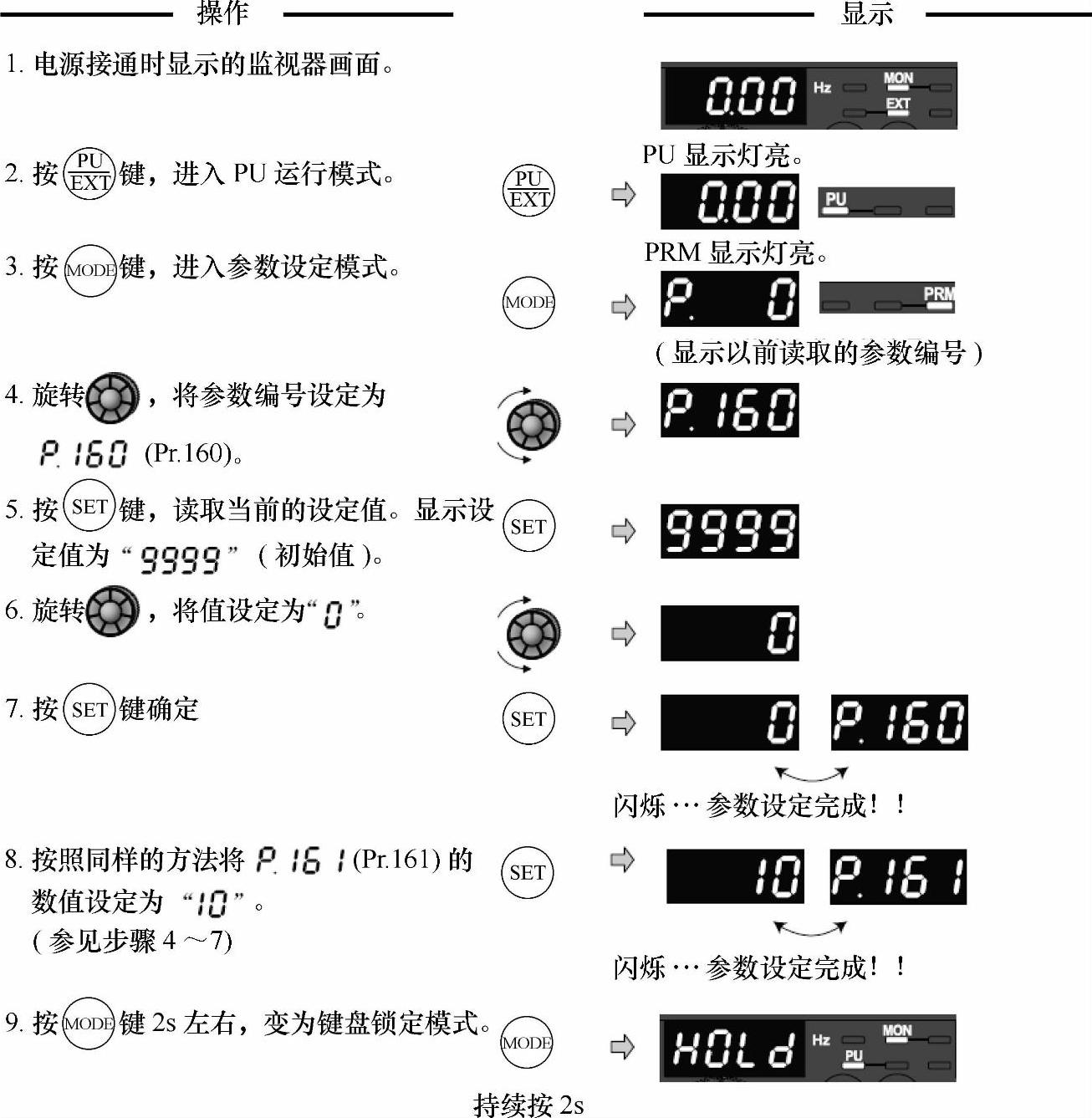

为了防止参数变更或变频器意外启动和停止，通过设置“操作锁定”可以使操作面板的M旋钮、键盘操作等无效。操作锁定的实现途径为：Pr.161设置为“10或11”，然后按住MODE键2s左右，此时M旋钮与键盘操作均无效。当M旋钮与键盘操作无效后操作面板会显示字样，在此状态下操作M旋钮或键盘时也会显示。如果想使M旋钮与键盘操作有效，请按住MODE键2s左右。当然，操作锁定状态下依然有效的功能是STOP／RESET键引发的停止与复位如图1-37所示。

在变频器初始化后或者刚上电时，变频器只选择简单模式的参数，这时候必须要设置扩展参数Pr.160。Pr.160=“9999”（初始值）时，只有简单模式参数可以在操作面板或参数单元（FR-PU04-CH／FR-PU07）上显示。Pr.160=“0”状态下，可以显示简单模式参数和扩展参数（见表1-4）。

训练步骤③：监视输出电流／电压。

在监视模式中按SET键可以切换输出频率、输出电流、输出电压的监视器显示，如图1-38所示。

图1-37 操作锁定

表1-4 Pr.160参数

(www.daowen.com)

图1-38 监视输出电流／电压

训练步骤④：更改参数的设定值。

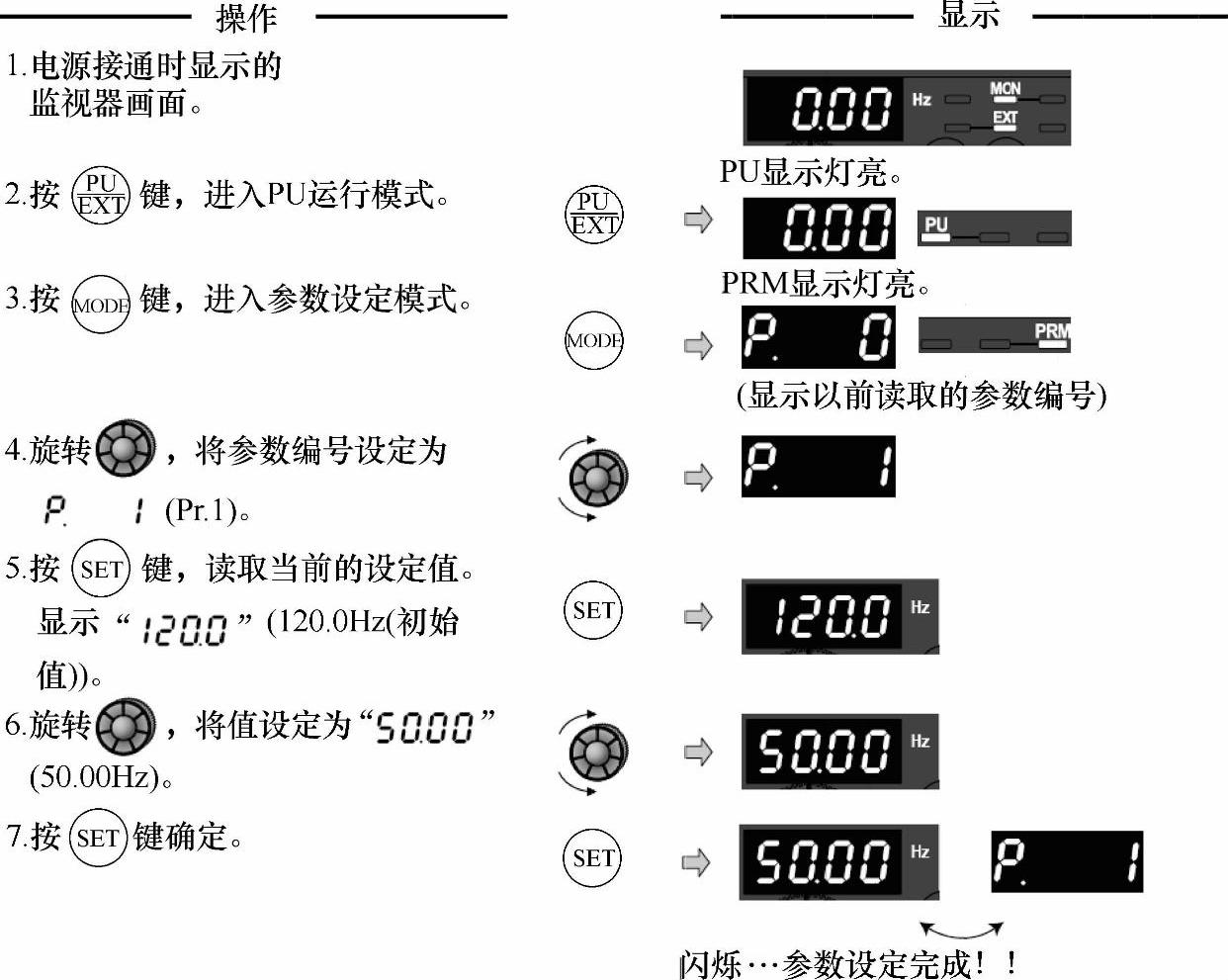

要使变频器按照工艺要求进行控制，必须进行参数设置，这里以参数Pr.1为例说明。图1-39所示为参数Pr.1从120Hz更改为50Hz的过程。

图1-39 Pr.1参数变更

训练步骤⑤：初始化参数。

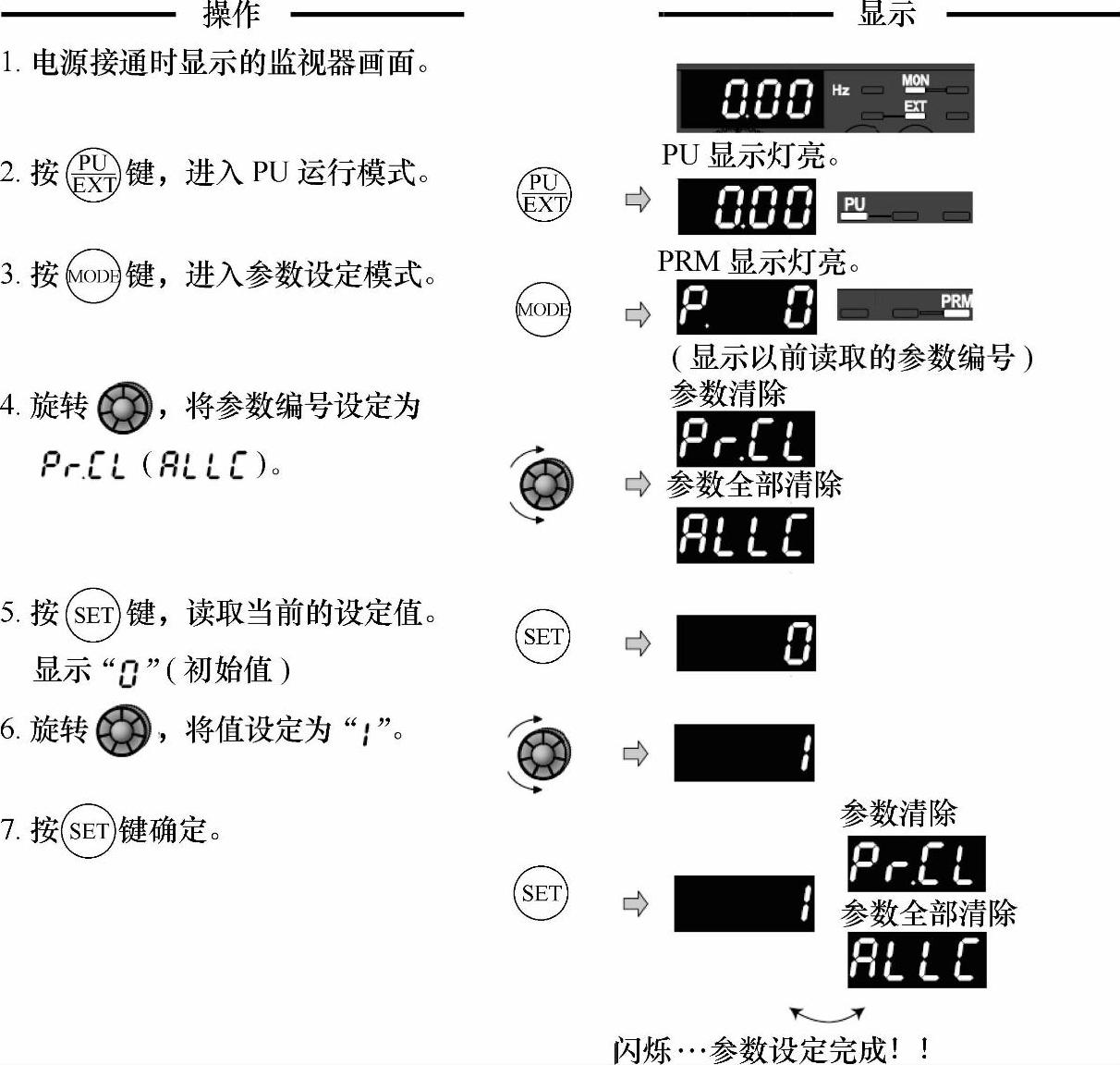

通过设定Pr.CL参数清除，ALLC参数全部清除=“1”，使参数恢复为初始值，如图1-40所示。如果设定Pr.77参数写入选择=“1”，则无法清除。

图1-40 参数初始化

参数初始化是非常重要的一个训练步骤，它能将所有的参数都恢复到出厂设定值。在调试变频器的参数过程中，经常会出现控制失常的现象，这时候最好的办法就是“参数初始化”，以确认到底是变频器本身原因，还是参数设置原因。

答疑

问：在变频器D700的参数设置过程中，经常会出现一些错误信息，比如，该如何解决呢？

答：错误信息的出现仅仅表示操作上的故障，并不对变频器的输出造成影响，这几个错误信息分别表示：

Er 1表示禁止写入错误；Er 2表示运行中写入错误；Er 3表示校正错误；Er 4表示模式指定出错。

这些故障的出现，必须要进行Pr.77参数确认不等于2，且操作模式不是外部EXT，而是在PU状态下。

参数锁定功能对防止参数值被意外改写具有保护作用，因此可以在调试结束后对Pr.77进行相应设置，具体为：Pr.77=0表示仅限于停止时可以写入参数；Pr.77=1表示不可写入参数；Pr.77=2表示可以在所有运行模式中不受运行状态限制而写入参数。
