【训练要求】

选择一台1.5kW三菱D700变频器和一台1.5kW三相交流电动机，进行相应的主电路连线，使得该变频器可以通过面板对电动机进行调速运行（见图1-28）。

图1-28 1.5kW三菱D700变频器带电动机试运行示意

【训练步骤】

训练步骤①：准备一台1.5kW三菱D700变频器、一个10A三相断路器、一台1.5kW三相笼型异步电动机、一卷2.5mm²电线和一套安装工具。

训练步骤②：拆下D700变频器的前盖板和配线盖板，并将它垂直安装在安装板上。

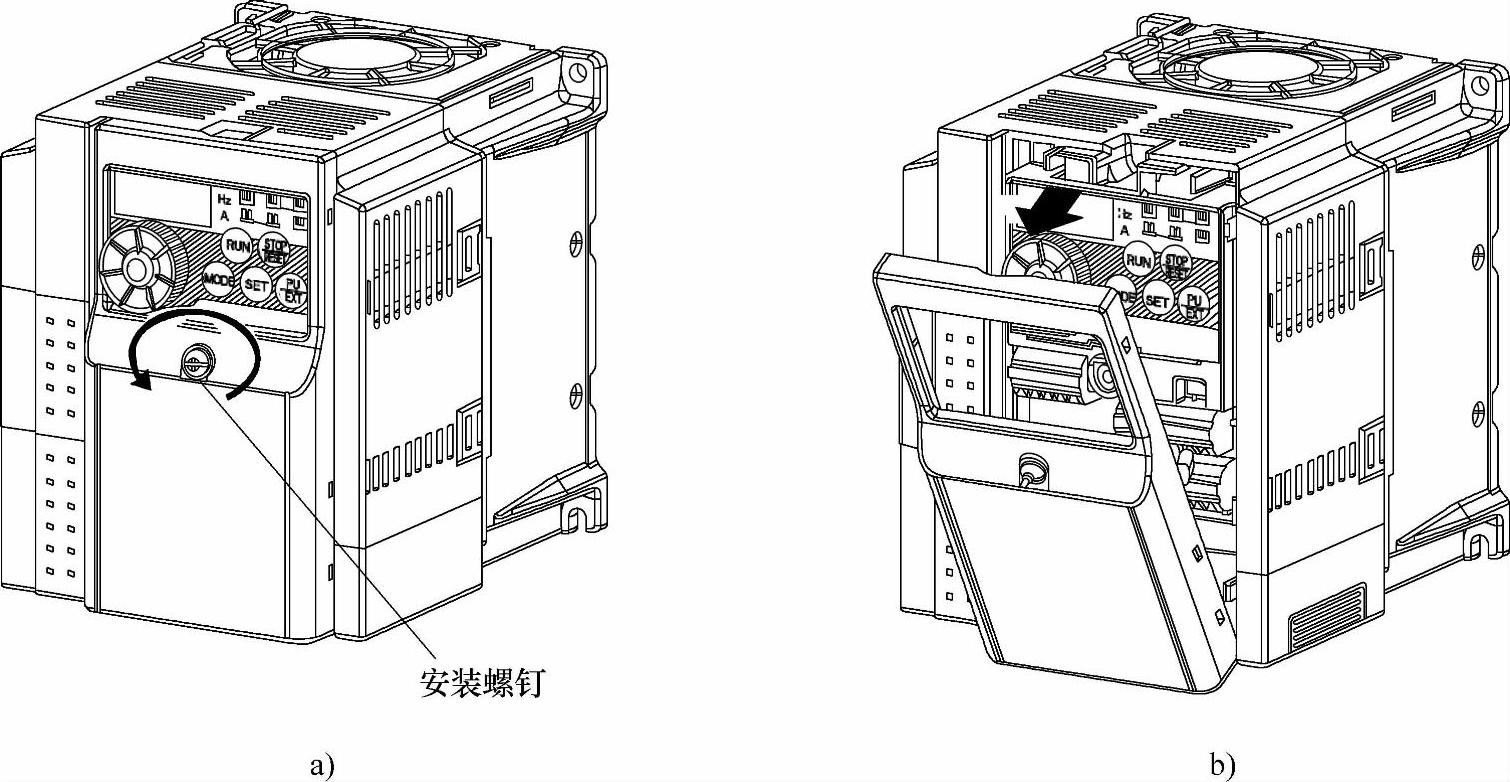

首先，如图1-29a所示，旋松D700变频器前盖板用的安装螺钉，其螺钉不能卸下；如图1-29b所示将前盖板沿箭头所示方向向前面拉，将其卸下。

图1-29 拆卸前盖板

a）拆卸训练步骤一 b）拆卸训练步骤二

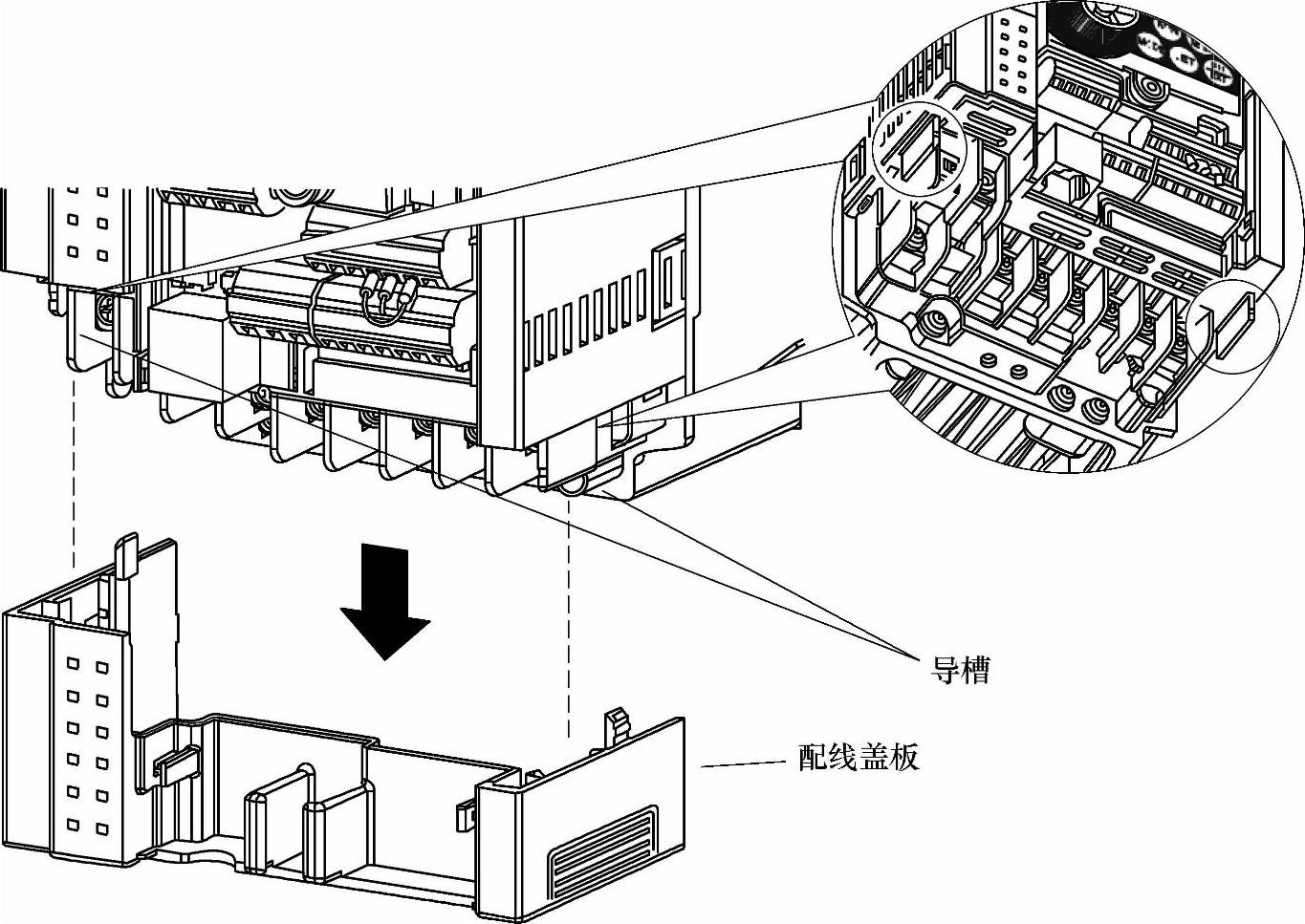

其次，如图1-30所示拆卸配线盖板。

图1-30 拆卸配线盖板

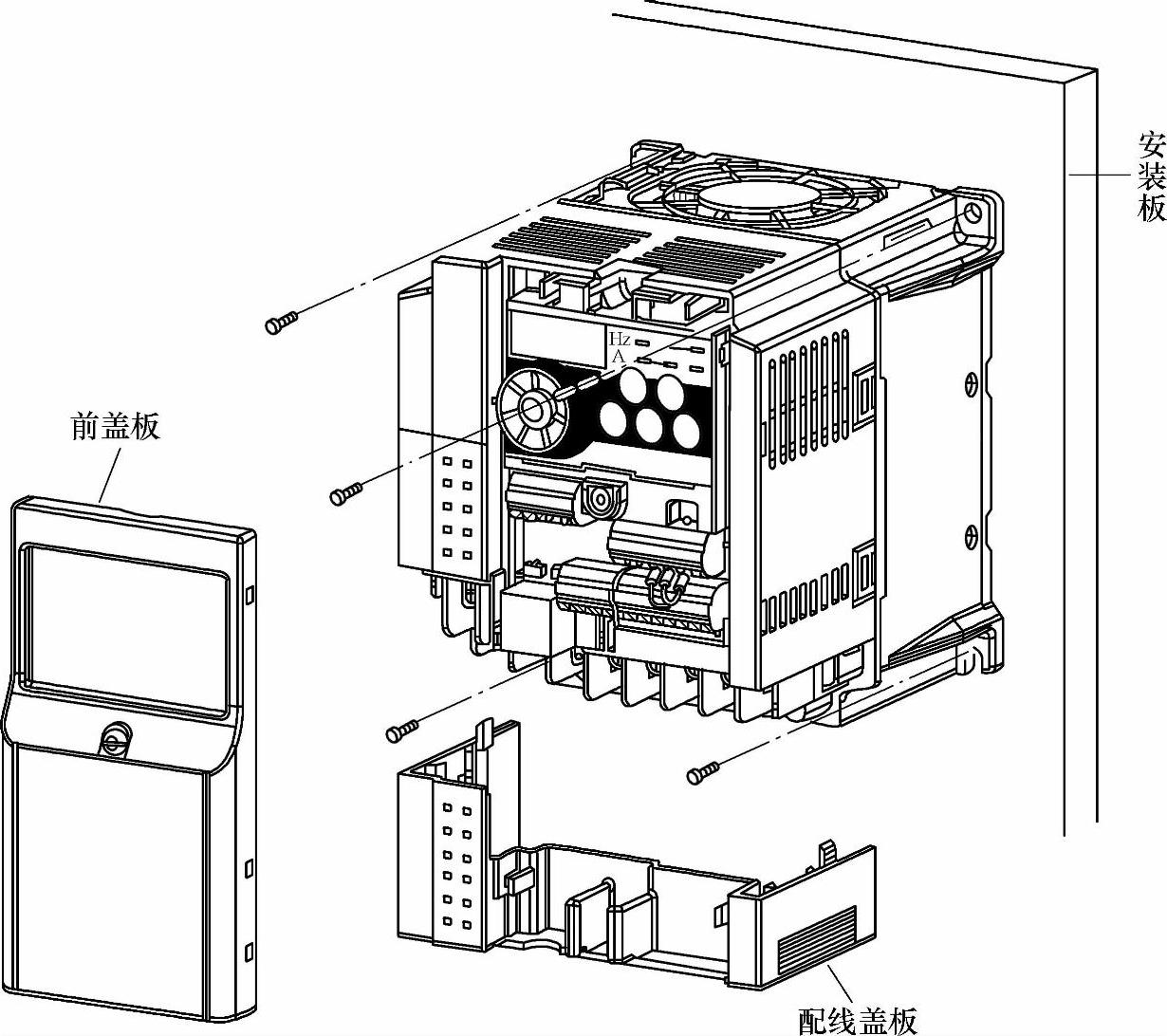

然后，如图1-31所示将变频器固定在安装板上。

图1-31 固定变频器

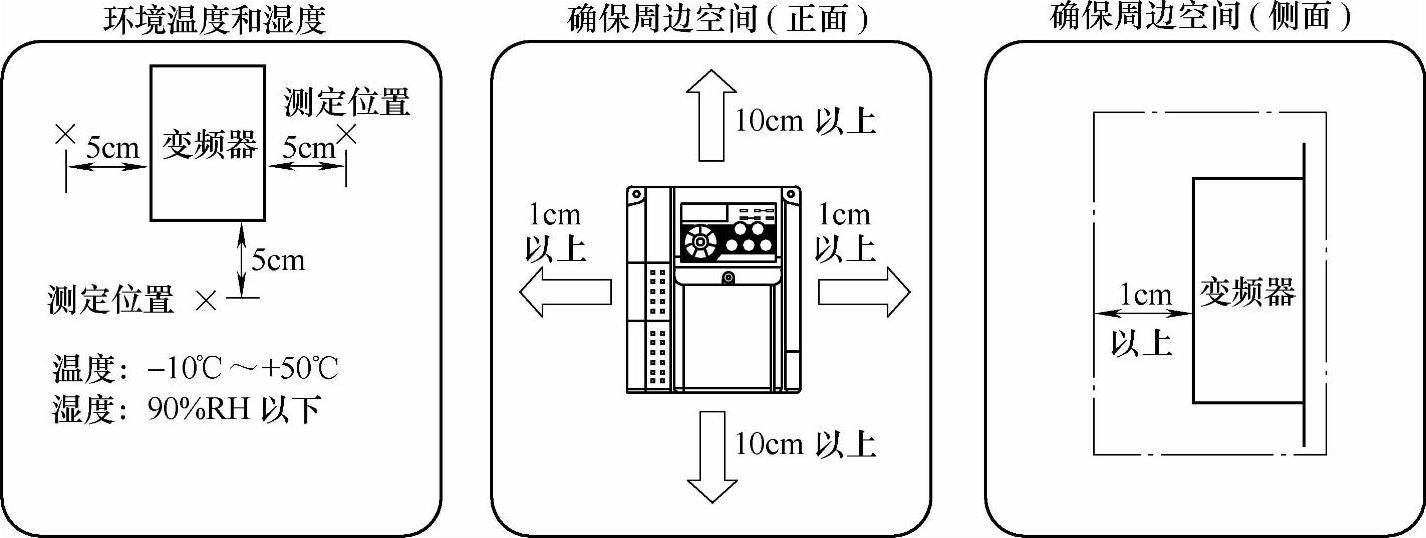

在安装时，安装环境示意如图1-32所示。

图1-32 安装环境示意

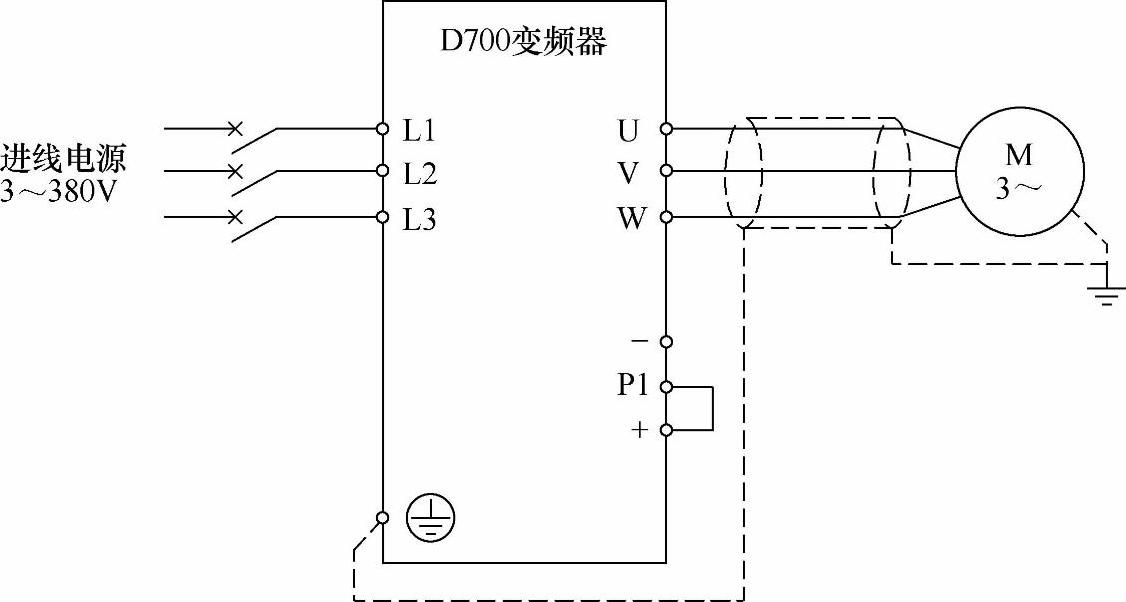

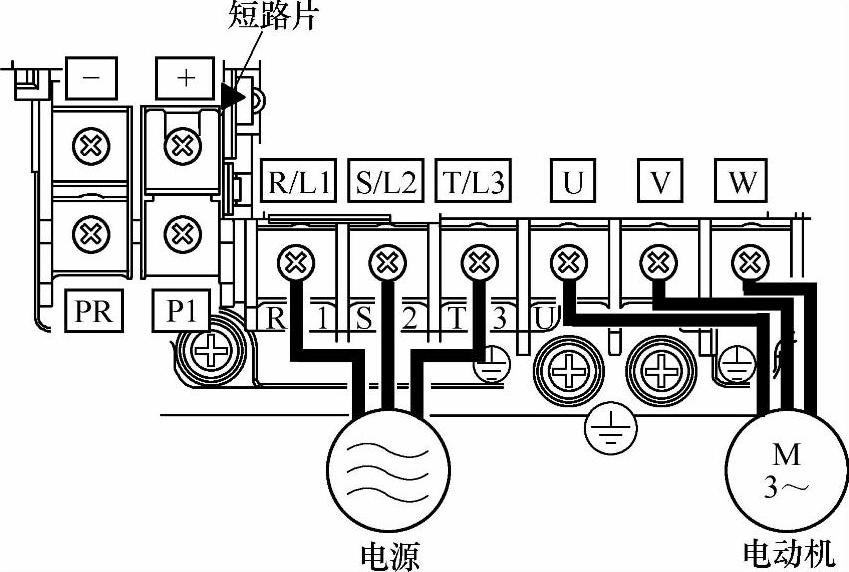

最后按照图1-33所示进行主电路接线，包括电源进线和1.5kW三相笼型异步电动机接线，注意为保证电气安全，必须进行可靠接地。

训练步骤③：熟悉D700变频器的操作面板。

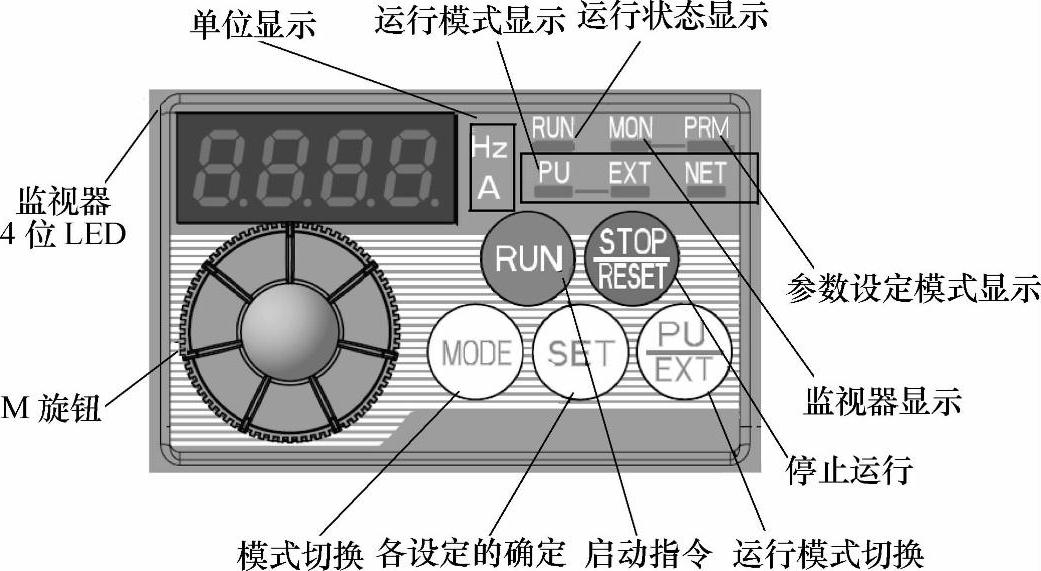

对三菱D700变频器进行操作、运行、调试和维护等都首先需要熟悉操作面板（PU），如图1-34所示为PU按键和指示灯的具体功能和含义。D700变频器的面板不能从变频器本体上拆下，操作面板主要分为以下几个部分：

★运行模式显示。PU：PU运行模式时亮灯；EXT：外部运行模式时亮灯；NET：网络运行模式时亮灯；PU、EXT：外部／PU组合运行模式1、2时亮灯。

★单位显示。Hz：显示频率时亮灯；A：显示电流时亮灯。另外，在显示电压时熄灯，显示设定频率监视时闪烁。

★监视器（4位LED）。用于显示频率、参数编号等。

★M旋钮。M为三菱的英文Mitsubishi的首字母，因此M旋钮即三菱变频器的旋钮。它用于变更频率设定、参数的设定值。按该旋钮可显示“监视模式时的设定频率”、“校正时的当前设定值”、“错误历史模式时的顺序”等内容。(www.daowen.com)

图1-33 变频器主电路接线

图1-34 D700变频器操作面板按键和指示灯的具体功能和含义

★模式切换。用于切换各设定模式。该键和PU／EXT键同时按下也可以用来切换运行模式。长按此键（2s）可以锁定操作。

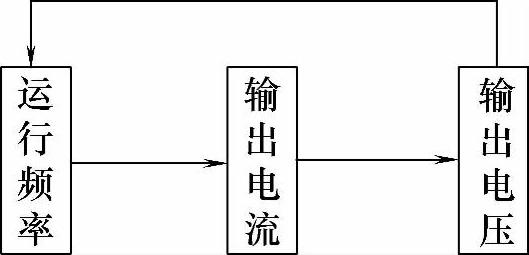

★各设定的确定。运行中按此键则监视器出现以下显示：

★运行状态显示。变频器动作中亮灯／闪烁。亮灯：正转运行中；缓慢闪烁（1.4s循环）：反转运行中；快速闪烁（0.2s循环）：按RUN键或输入启动指令都无法运行时、有起动指令，频率指令在起动频率以下时、或者输入了MRS信号时。

★参数设定模式显示。参数设定模式时亮灯。

★监视器显示。监视模式时亮灯。

★停止运行。停止运转指令。保护功能（严重故障）生效时，也可以进行报警复位。

★运行模式切换。用于切换PU／外部运行模式。使用外部运行模式（通过另接的频率设定旋钮和起动信号起动的运行）时按此键，使表示运行模式的EXT处于亮灯状态。

★起动指令。通过Pr.40参数的设定，可以选择旋转方向是正转还是反转。

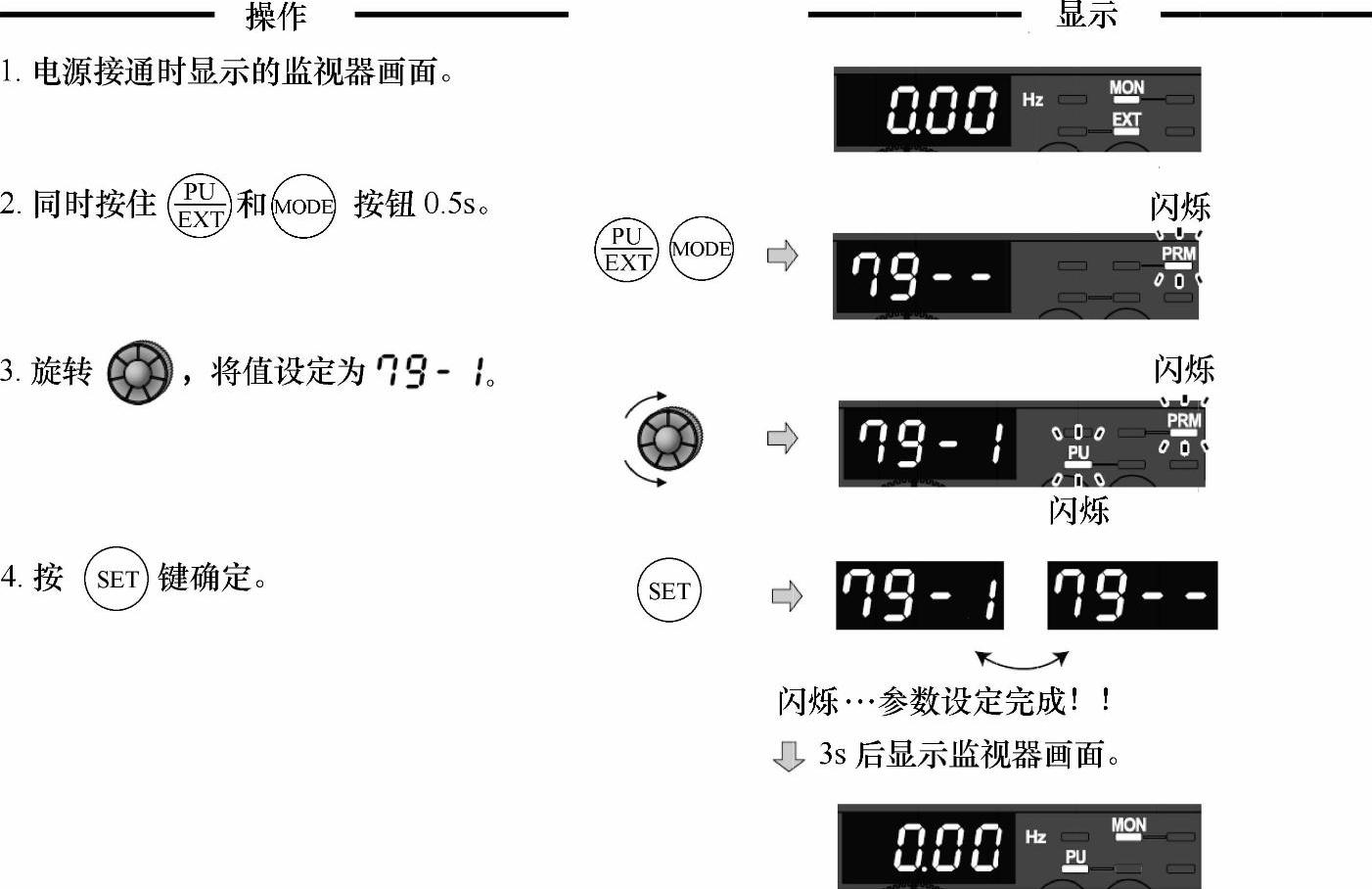

训练步骤④：如图1-35所示，进行简单设置D700变频器参数（即修改Pr.79=1）。

图1-35 简单设置D700变频器参数

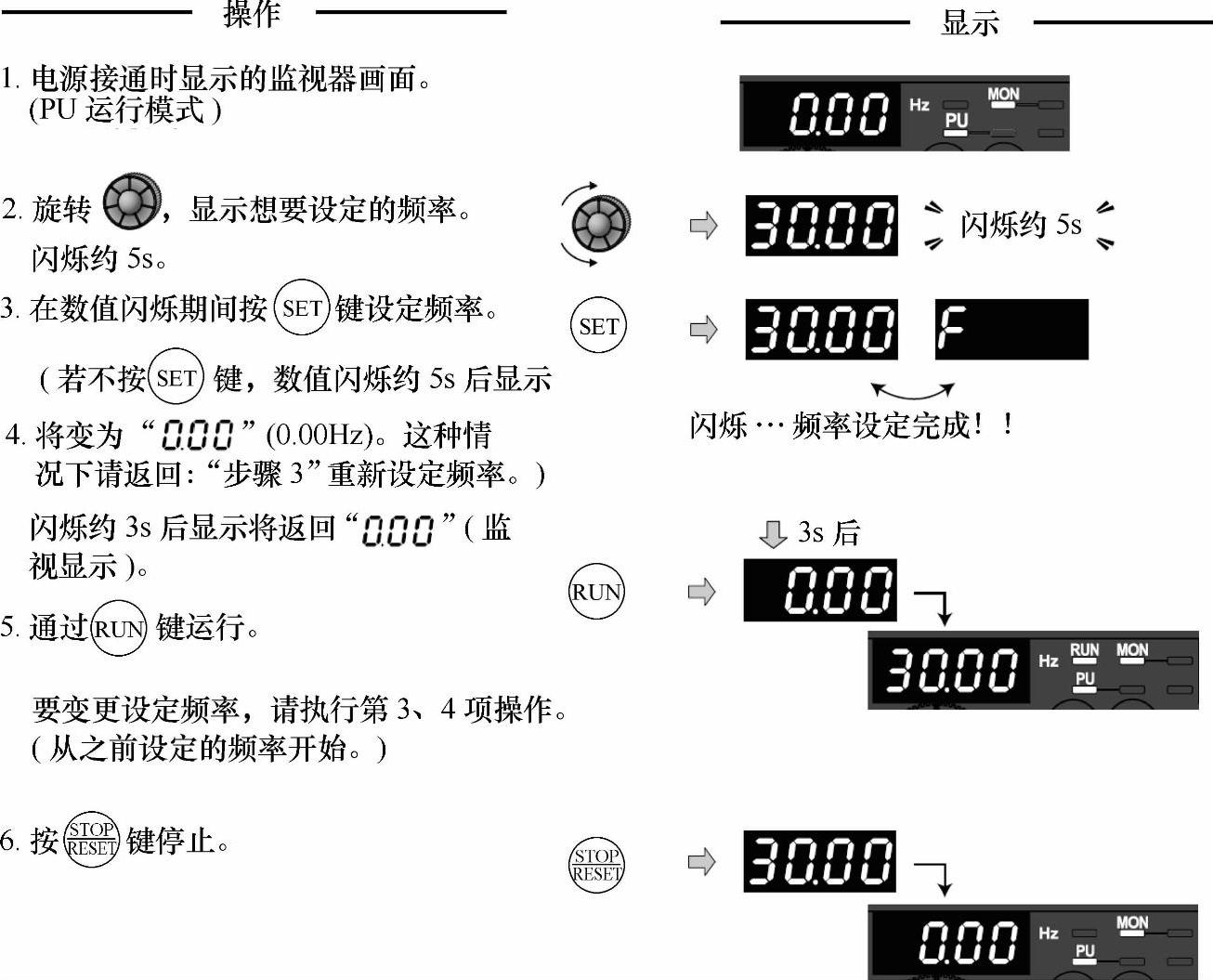

训练步骤⑤：如图1-36所示，通过RUN键，进行面板起动，同时用M旋钮改变频率，此时观察电动机是否正常运转、是否随着频率的改变而发生速度改变。需要注意的是，在用M旋钮更改频率后，必须用SET键进行确认。如需停止时，请按STOP／RESET键。

图1-36 运行及修改变频器频率

要点

在第一次简单接线中，必须注意：

1）电源及电动机接线的压着端子，需要使用带有绝缘套管的端子。

2）电源一定不能接到变频器输出端上（U，V，W），否则将损坏变频器。

3）接线后，零碎线头必须清除干净。零碎线头可能造成异常、失灵和故障，必须始终保持变频器清洁。如在电气柜上打孔安装时，请注意不要使碎片粉末等进入变频器中。

4）为使电路压降在2％以内，需要用适当型号的电线接线。变频器和电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的线路下降而导致电动机的转矩下降。
