1.异步电动机

三相异步电动机要旋转起来的先决条件是具有一个旋转磁场，三相异步电动机的定子绕组就是用来产生旋转磁场的。三相电源相与相之间的电压在相位上是相差120°的，三相异步电动机定子中的三个绕组在空间方位上也互差120°，这样，当在定子绕组中通入三相电源时，定子绕组就会产生一个旋转磁场，其产生的过程如图1-1所示。图1-1中分四个时刻来描述旋转磁场的产生过程。电流每变化一个周期，旋转磁场在空间旋转一周，即旋转磁场的旋转速度与电流的变化是同步的。

旋转磁场的转速为n=60f／p

式中，f为电源频率（Hz）；p是磁场的磁极对数；n的单位是：每分钟转数。

根据此式可以知道，电动机的转速与磁极数和使用电源的频率有关。

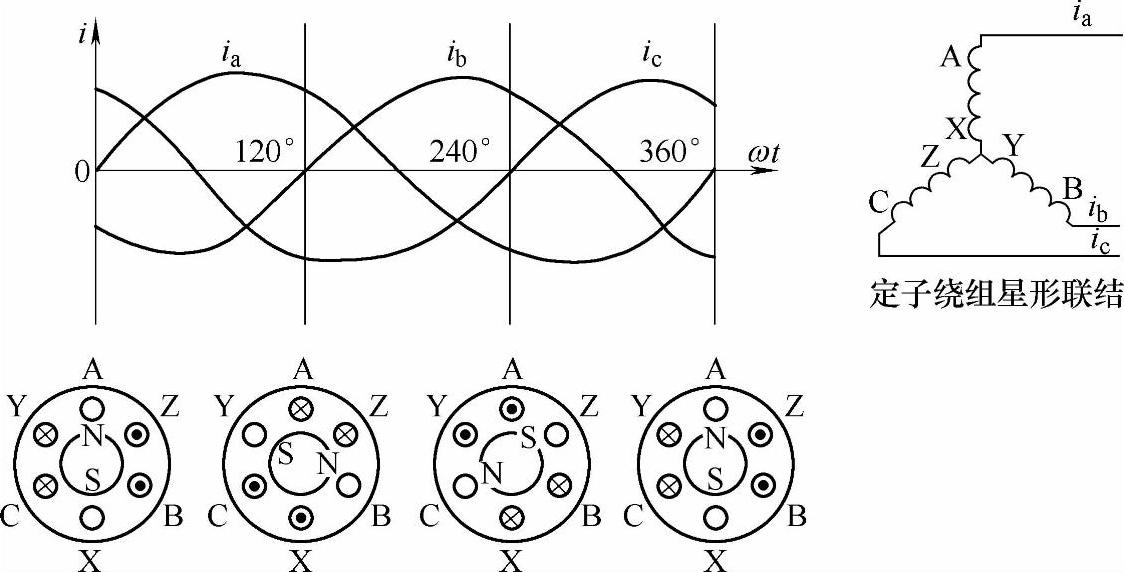

图1-1 三相异步电动机原理

定子绕组产生旋转磁场后，转子导条（鼠笼条）将切割旋转磁场的磁力线而产生感应电流，转子导条中的电流又与旋转磁场相互作用产生电磁力，电磁力产生的电磁转矩驱动转子沿旋转磁场方向以n₁的转速旋转起来。一般情况下，电动机的实际转速n₁低于旋转磁场的转速n。因为假设n=n₁，则转子导条与旋转磁场就没有相对运动，就不会切割磁力线，也就不会产生电磁转矩，所以转子的转速n₁必然小于n。为此称这种结构的三相电动机为异步电动机。图1-2所示为异步电动机的内部结构。

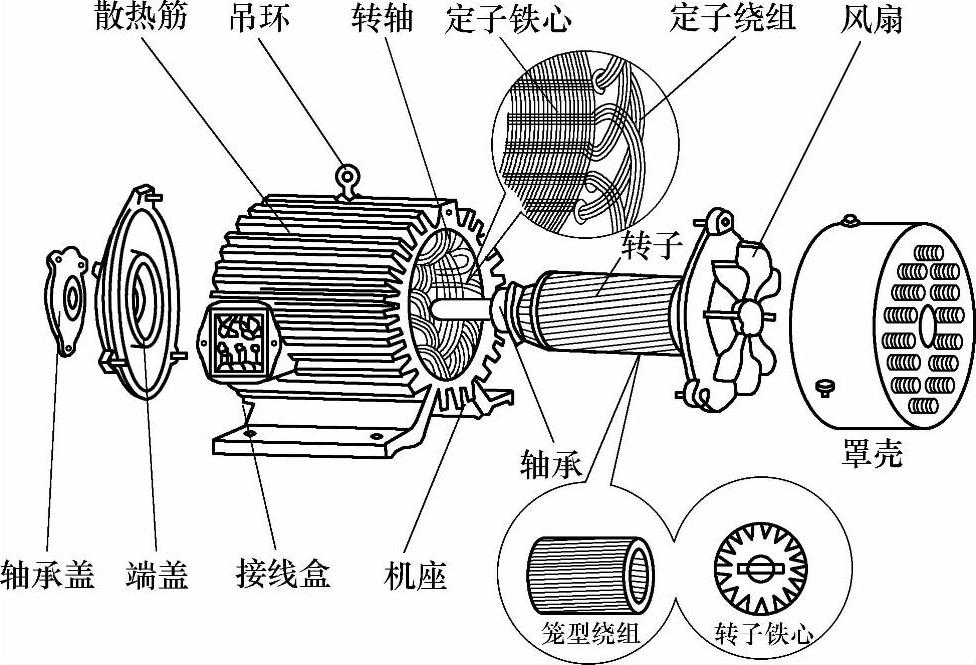

图1-2 异步电动机的内部结构

2.同步电动机

同步电动机和其他类型的旋转电动机一样，由固定的定子和可旋转的转子两大部分组成。一般分为转场式同步电动机和转枢式同步电动机。

图1-3给出了最常用的转场式同步电动机的结构模型，其定子铁心的内圆均匀分布着定子槽，槽内嵌放着按一定规律排列的三相对称交流绕组。这种同步电动机的定子又称为电枢，定子铁心和绕组又称为电枢铁心和电枢绕组。转子铁心上装有制成一定形状的成对磁极，磁极上绕有励磁绕组，通以直流电流时，将会在电动机的气隙中形成极性相间的分布磁场，称为励磁磁场（也称主磁场、转子磁场）。气隙处于电枢内圆和转子磁极之间，气隙层的厚度和形状对电动机内部磁场的分布和同步电动机的性能有重大影响。(www.daowen.com)

除了转场式同步电动机外，还有转枢式同步电动机，其磁极安装于定子上，而交流绕组分布于转子表面的槽内，这种同步电动机的转子充当了电枢。图中用AX、BY、CZ三个在空间错开120电角度分布的线圈代表三相对称交流绕组。

3.交流电动机的调速

交流电动机比直流电动机经济耐用得多，因而被广泛应用于各行各业，是一种量大面广的传统产品。在实际应用场合，往往要求电动机能随意调节转速，以便获得满意的使用效果，但交流电动机在这方面比起直流电动机就要逊色得多，于是不得不借助其他手段达到调速的目的。根据感应电动机的转速特性表达式可知，它的调速方式有三大类：频率调节、磁极对数调节和转差率调节。从而出现了目前常用的几种调速方法，如变极调速、调压调速、电磁调速、变频调速、液力耦合器调速、齿轮调速等（见图1-4）。

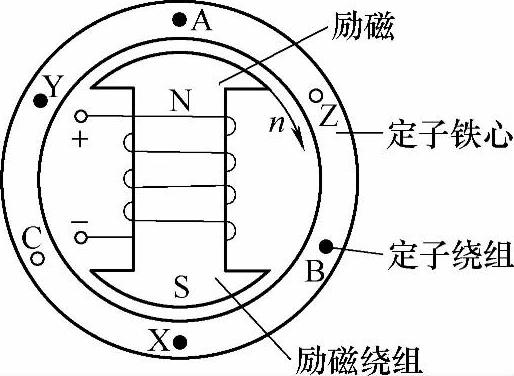

图1-3 转场式同步电动机的结构模型

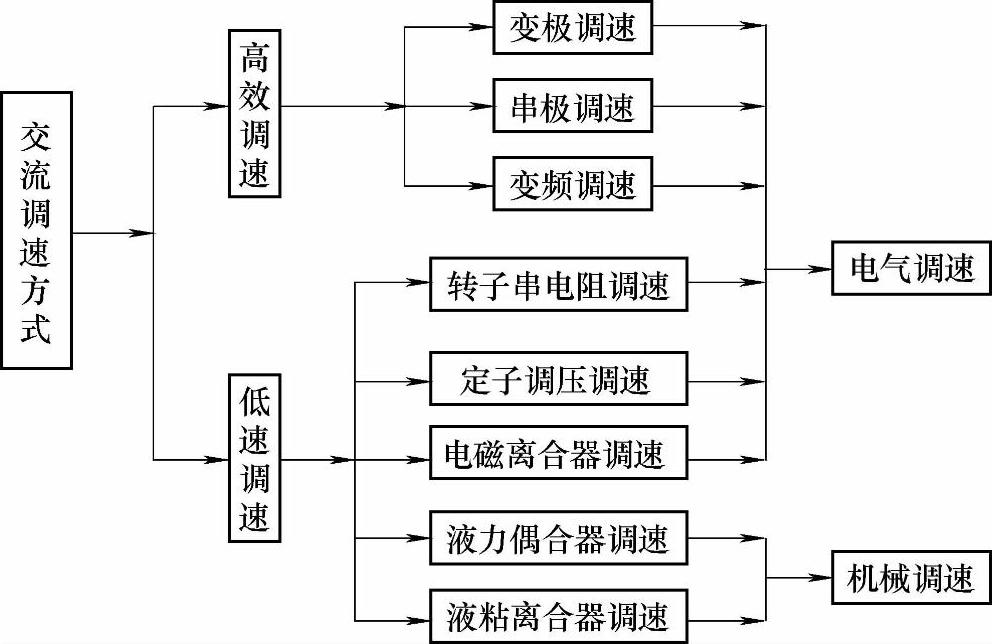

图1-4 交流电动机主要调速方式分类图

基于节能角度，通常把交流调速分为高效调速和低效调速。高效调速指基本上不增加转差损耗的调速方式，在调节电动机转速时转差率基本不变，不增加转差损失，或将转差功率以电能形式回馈电网或以机械能形式回馈机轴；低效调速则存在附加转差损失，在相同调速工况下其节能效果低于不存在转差损耗的调速方式。

属于高效调速方式的主要有变极调速、串级调速和变频调速；属于低效调速方式的主要有滑差调速（包括电磁离合器调速、液力偶合器调速、液粘离合器调速）、转子串电阻调速和定子调压调速。其中，液力偶合器调速和液粘离合器调速属于机械调速，其他均属于电气调速。变极调速和滑差调速方式适用于笼型异步电动机，串级调速和转子串电阻调速方式适用于绕线转子异步电动机，定子调压调速和变频调速既适用于笼型，也适用于绕线转子异步电动机。变频调速和机械调速还可用于同步电动机。

液力耦合器调速技术属于机械调速范畴，它是将匹配合适的调速型液力耦合器安装在常规的交流电动机和负载（风机、水泵或压缩机）之间，从电动机输入转速，通过耦合器工作腔中高速循环流动的液体，向负载传递力矩和输出转速。只要改变工作腔中液体的充满程度即可调节输出转速。

液粘离合器调速是指利用液粘离合器作为功率传递装置完成转速调节的调速方式，属于机械调速。液粘离合器是利用两组摩擦片之间接触来传递功率的一种机械设备，如同液力偶合器一样安装在笼型感应电动机与工作机械之间，在电动机低速运行的情况下，利用两组摩擦片之间摩擦力的变化无级地调节工作机械的转速，由于它存在转差损耗，是一种低效调速方式。
