Step1.设置切割参数选项卡。在“线切割路径-4轴”对话框的左侧节点列表中单击节点，在该选项卡中选中复选框，其他参数接受系统默认设置值。

Step2.设置引导参数。在“线切割路径-4轴”对话框的左侧节点列表中单击节点，显示螺纹导程参数设置界面，在和区域均选中单选项，其他参数接受系统默认设置值。

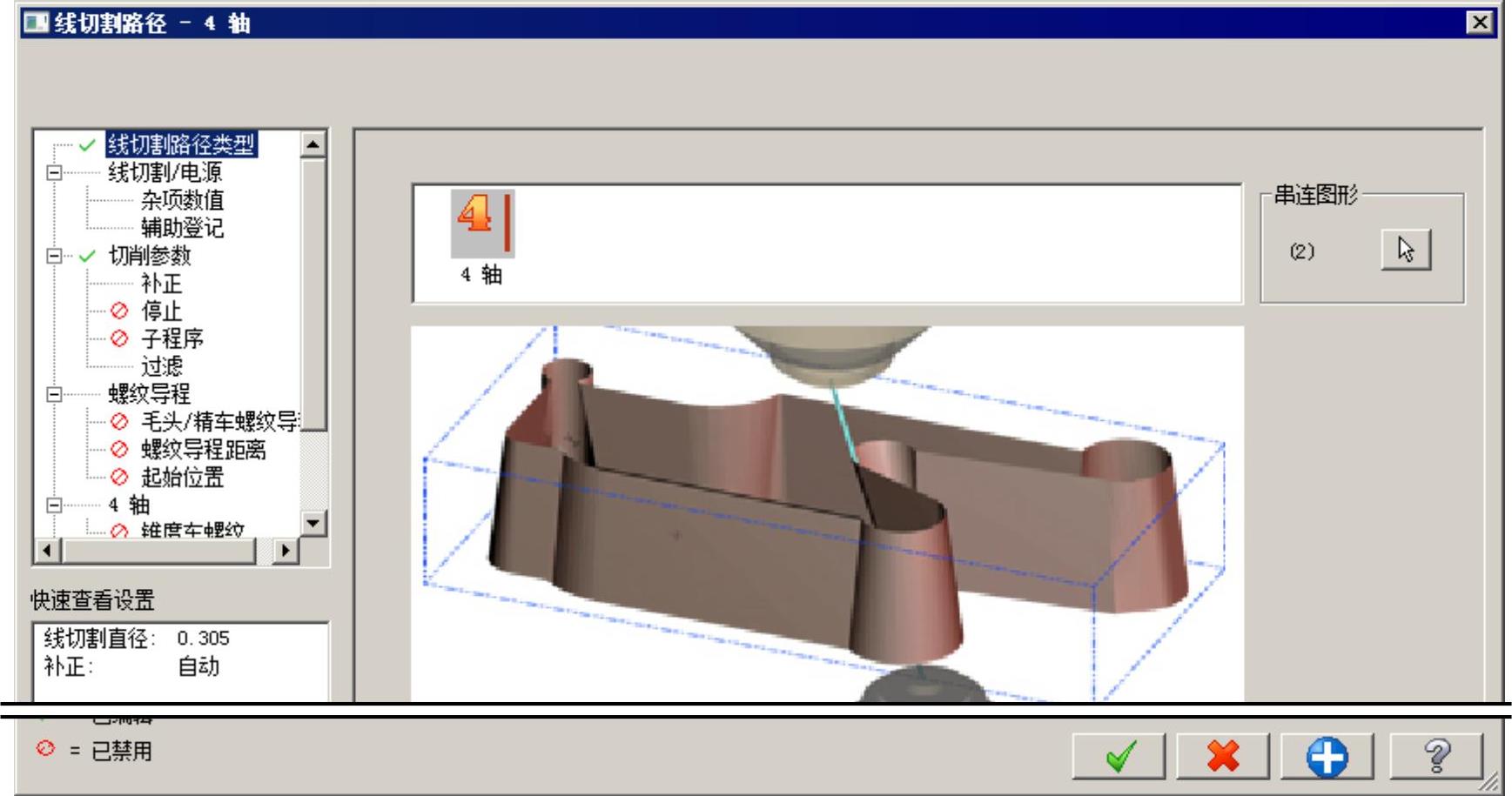

图9.3.5 “线切割路径-4轴”对话框

Step3.设置进刀距离。在“线切割路径-4轴”对话框的左侧节点列表中单击节点，显示进刀距离设置界面，选中复选框，在文本框中输入值20.0。其他参数接受系统默认设置值。

Step4.在“线切割路径-4轴”对话框的左侧节点列表中单击节点，显示4轴设置界面，如图9.3.6所示，在下拉列表中选择选项。

图9.3.6所示的“4轴”设置界面中部分选项的说明如下。

● 区域：用于设置XY/UV高度的路径输出形式，其包括单选项和单选项。

☑ 单选项：用于设置将XY/UV高度所有的圆弧路径根据线性公差改变成直线路径，并输出。

☑ 单选项：用于设置输出XY/UV高度的直线和圆弧路径。

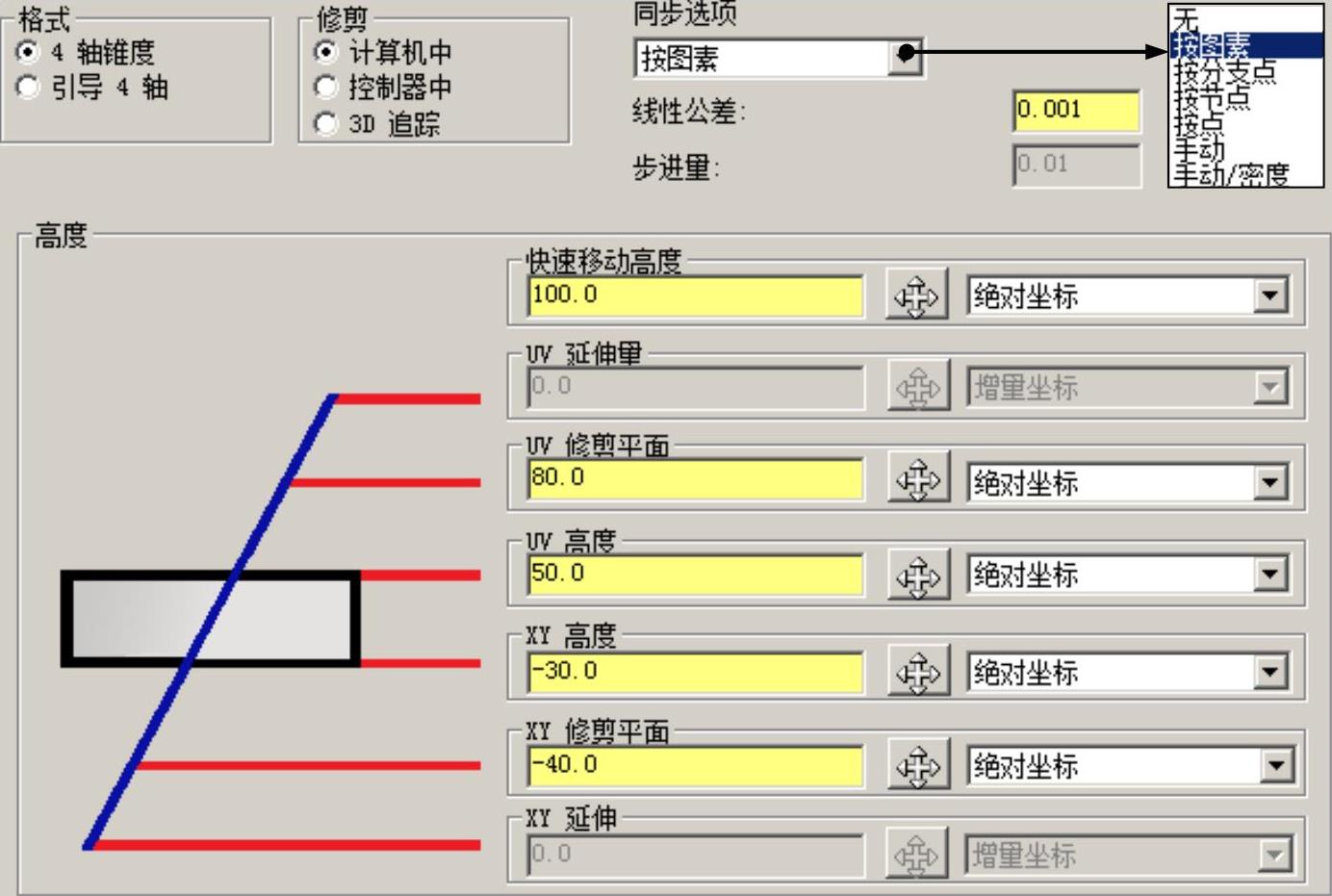

图9.3.6 “4轴”参数设置界面

● 区域：用于设置切割路径的修整方式，其包括单选项、单选项和单选项。

☑ 单选项：当选中此单选项时，系统会自动去除不可用的点以便创建平滑的切割路径。(www.daowen.com)

☑ 单选项：当选中此单选项时，系统会以XY高度和UV高度来限制切割路径的Z轴方向值。

☑ 单选项：当选中此单选项时，系统会以空间的几何图形限制切割路径。

● 下拉列表：用于设置划分轮廓链的方式并在XY平面与UV平面之间放置同步轮廓点，其包括选项、选项、选项、选项、选项、选项和选项。

☑ 选项：用于设置以步长把轮廓链划分成偶数段。

☑ 选项：用于设置以线性公差值计算切割路径的同步点。

☑ 选项：用于设置以分支线添加几何图形来创建同步点。

☑ 选项：用于设置根据两个链间的节点创建同步点。

☑ 选项：用于设置根据点创建同步点

☑ 选项：用于设置以手动的方式放置同步点。

☑ 选项：用于设置以手动的方式放置同步点，并以密度约束其分布。

Step5.设置刀具位置参数。在文本框中输入值100.0，在文本框中输入值50.0，在文本框中输入值-30.0，在文本框中输入值-40.0，在各文本框后的下拉列表中均选择选项；其他参数接受系统默认设置值。

Step6.在“线切割路径-4轴”对话框中单击按钮，完成参数的设置，生成刀具路径如图9.3.7所示。
