Step1.选择下拉菜单命令，系统弹出“输入新NC名称”对话框，采用系统默认的NC名称，单击按钮，完成NC名称的设置，同时系统弹出“串连”对话框。

Step2.设置加工区域。在图形区中选取图4.8.5所示的边线，系统自动选取图4.8.6所示的边链；在图形区中选取图4.8.7所示的边线，系统自动选取图4.8.8所示的边线。单击按钮，完成加工区域的设置，系统弹出图4.8.9所示的“2D刀路-挖槽”对话框。

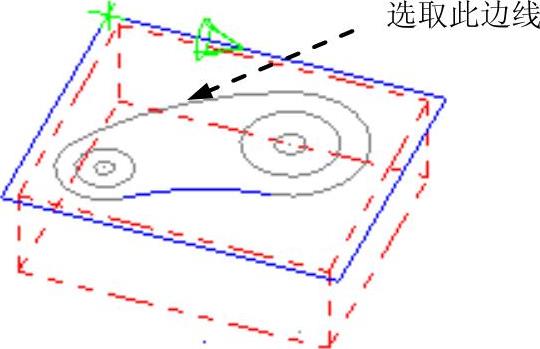

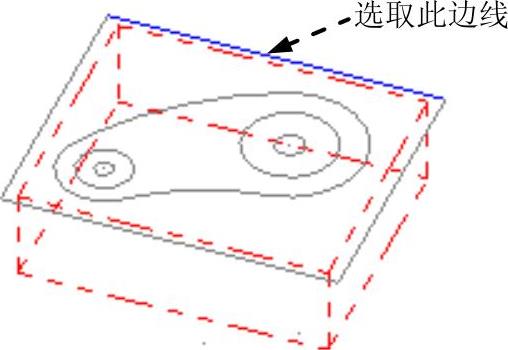

图4.8.5 选取区域

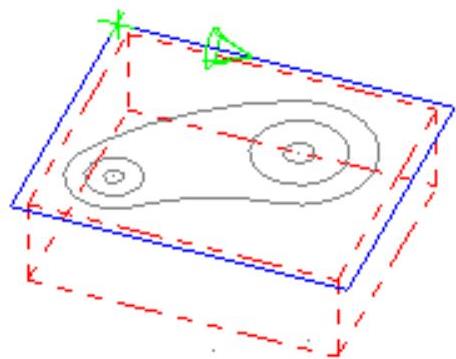

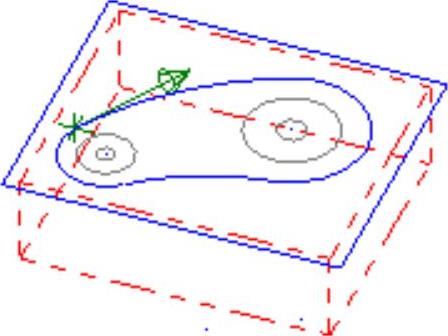

图4.8.6 定义区域

图4.8.7 选取区域

图4.8.8 定义区域

图4.8.9 “2D刀路-挖槽”对话框

Step3.确定刀具类型。在图4.8.9所示的对话框的左侧节点列表中单击节点，切换到刀具参数界面；单击按钮，系统弹出图4.8.10所示的“刀具列表过滤”对话框，单击区域的按钮后，在刀具类型按钮群中单击（平底刀）按钮，单击按钮，关闭“刀具列表过滤”对话框，系统返回至“2D刀路-挖槽”对话框。

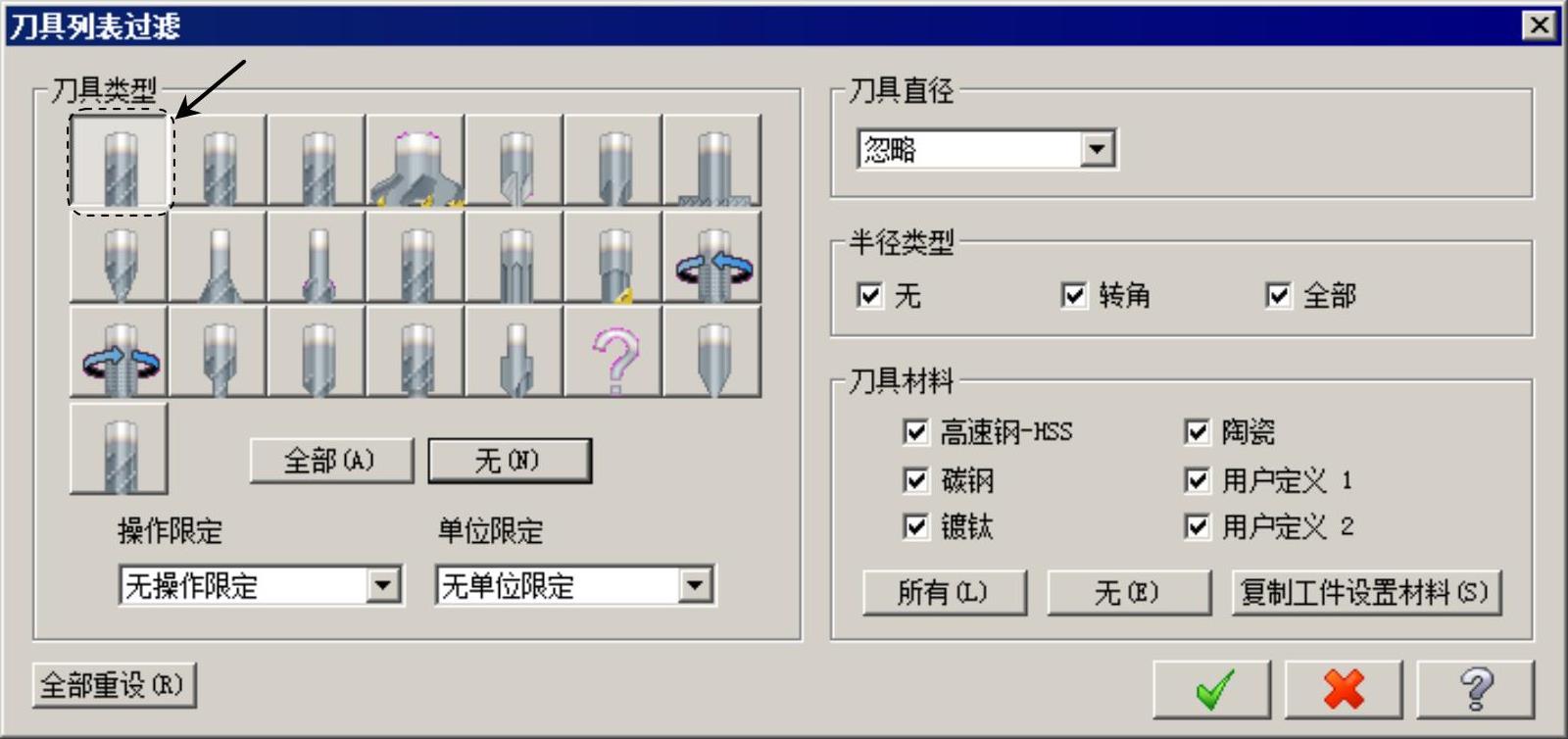

图4.8.10 “刀具列表过滤”对话框

Step4.选择刀具。在“2D刀路-挖槽”对话框中单击按钮，系统弹出“刀具选择”对话框，在该对话框的列表框中选择图4.8.11所示的刀具。单击按钮，关闭“刀具选择”对话框，系统返回至“2D刀路-挖槽”对话框。

Step5.设置刀具参数。

（1）完成上步操作后，在“2D刀路-挖槽”对话框刀具列表中双击该刀具，系统弹出“定义刀具”对话框。

（2）设置刀具号。在文本框中将原有的数值改为1。

（3）设置刀具的加工参数。设置图4.8.12所示的参数。

（4）设置冷却方式。单击按钮，系统弹出“冷却液”对话框，在（切削液）下拉列表中选择选项，单击该对话框中的按钮，关闭“冷却液”对话框。

(www.daowen.com)

图4.8.11 “刀具选择”对话框

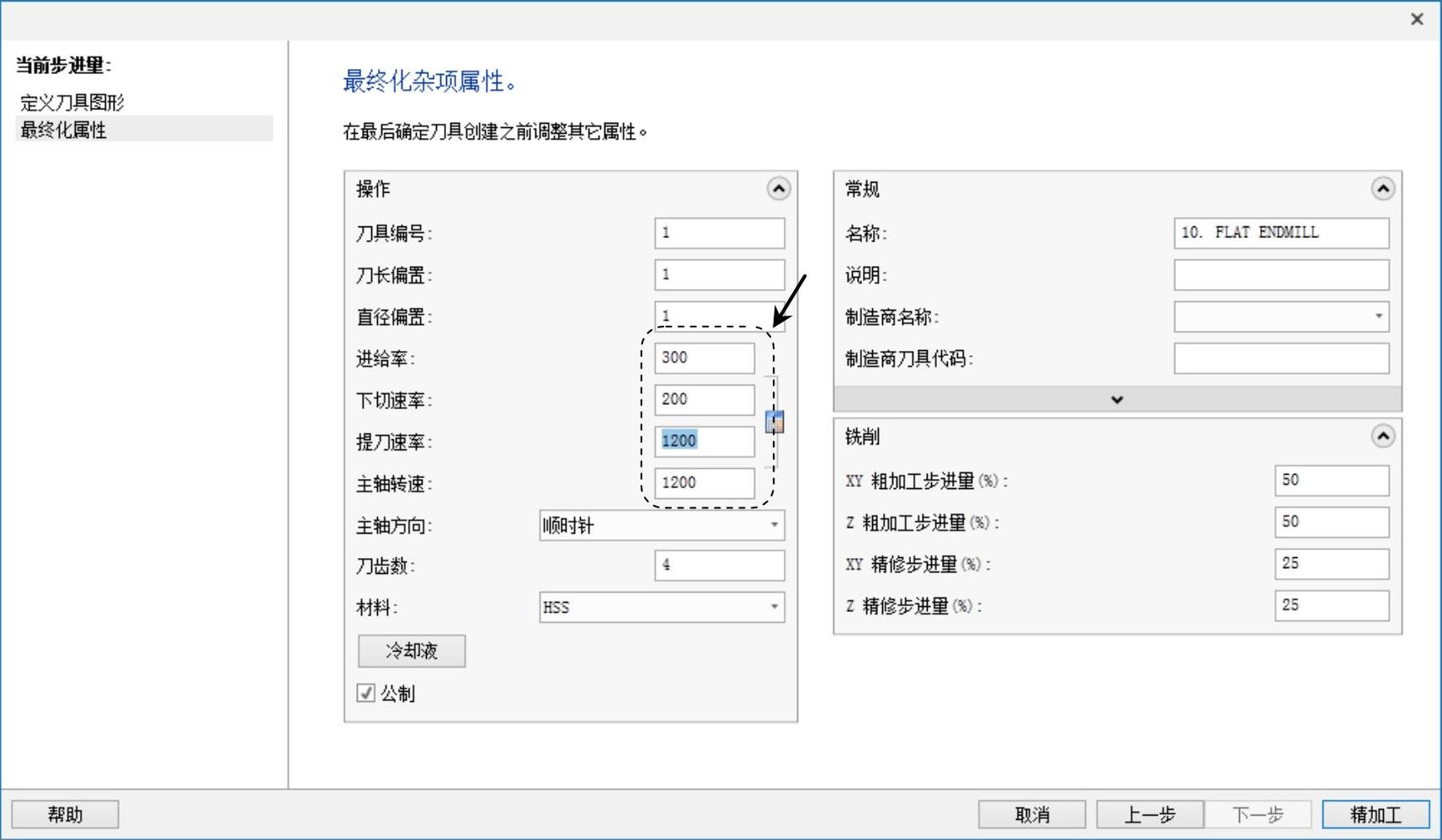

图4.8.12 设置刀具参数

Step6.单击“定义刀具”对话框中的按钮，完成刀具的设置，系统返回至“2D刀路-挖槽”对话框。

Step7.设置挖槽切削参数。在“2D刀路-挖槽”对话框的左侧节点列表中单击节点，在系统弹出的切削参数设置界面的下拉列表中选择选项；在文本框中输入数值1.0，在文本框中输入数值0。

Step8.设置粗加工参数。单击节点，显示粗加工参数设置界面，设置图4.8.13所示的参数。

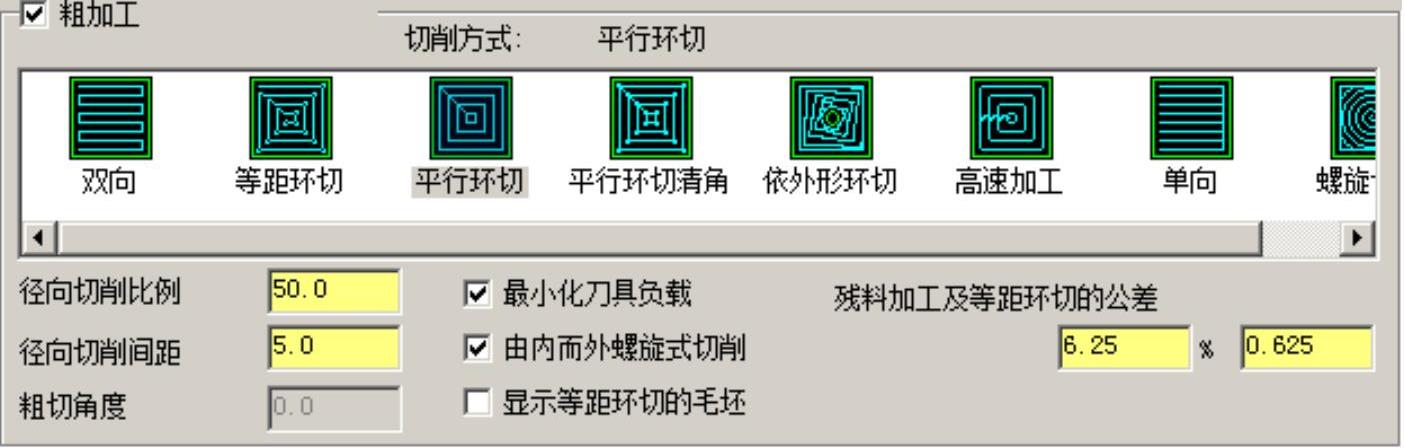

图4.8.13 “粗加工”设置界面

Step9.设置粗加工进刀模式。单击节点下的节点，显示粗加工进刀模式设置界面，选中单选项。

Step10.设置精加工参数。单击节点，显示精加工参数设置界面，设置图4.8.14所示的参数。

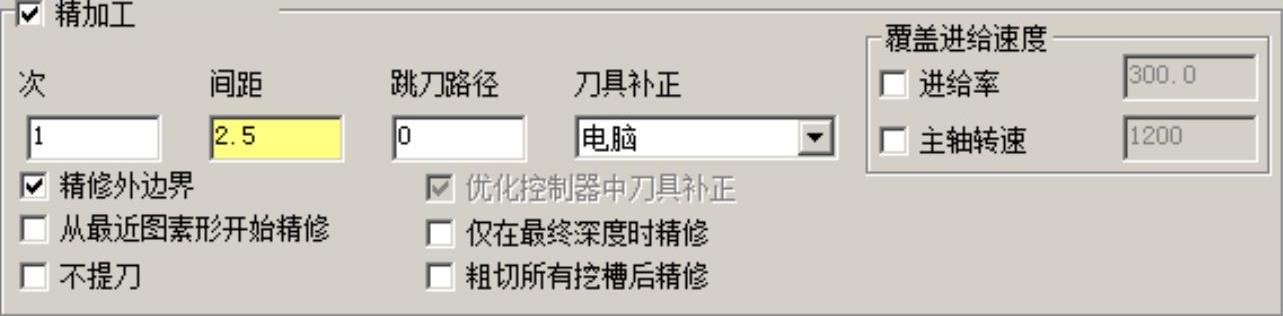

图4.8.14 “精加工”设置界面

Step11.设置深度切削参数。单击节点，显示深度切削参数设置界面，设置图4.8.15所示的参数。

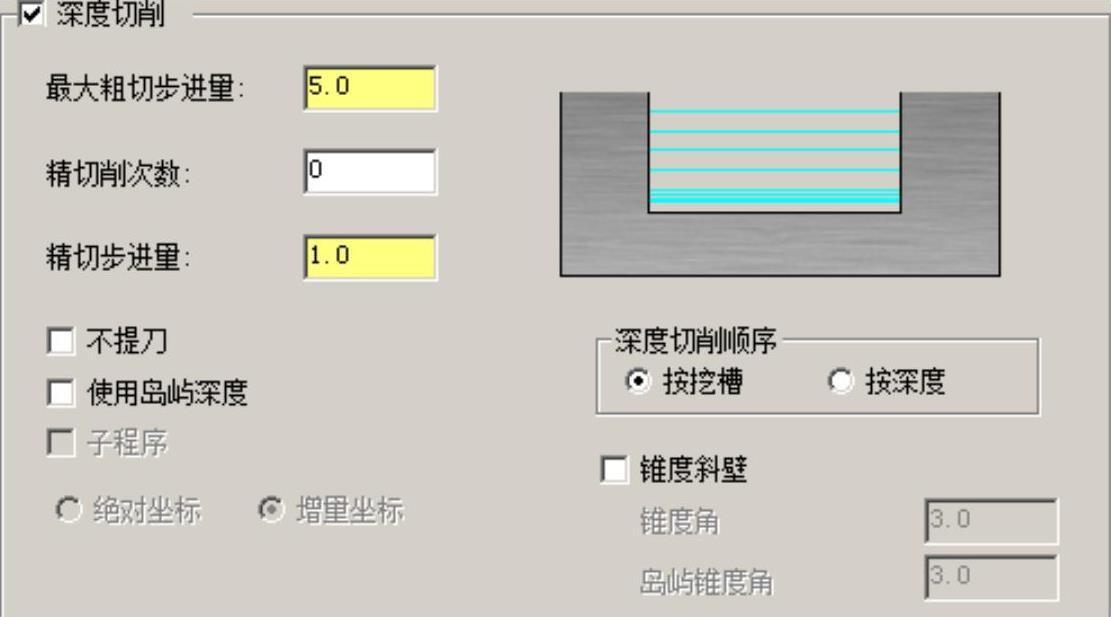

图4.8.15 “深度切削”设置界面

Step12.设置连接参数。单击节点，切换到连接参数设置界面，设置图4.8.16所示的参数。

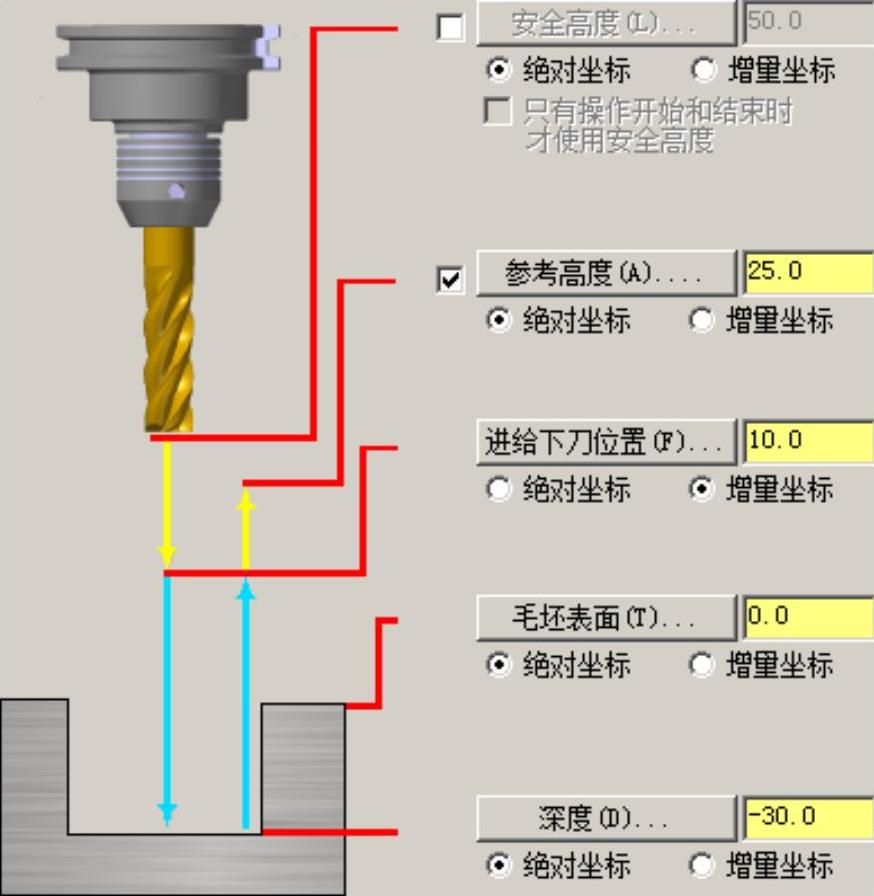

图4.8.16 “连接参数”设置界面

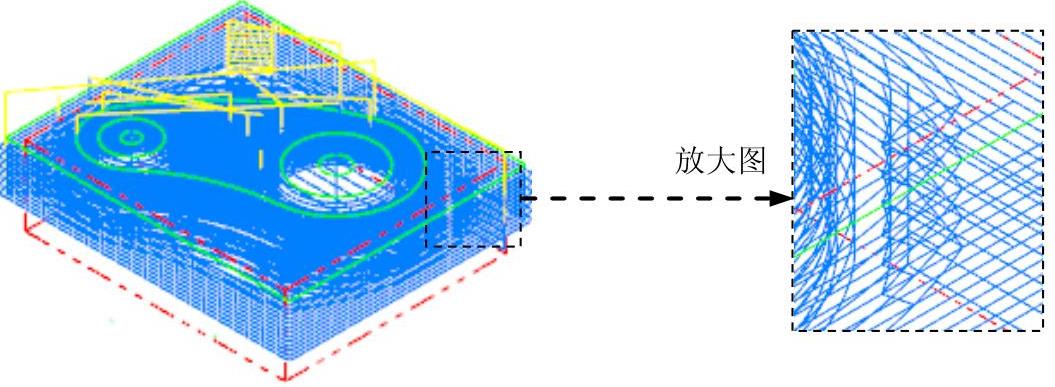

Step13.单击“2D刀路-挖槽”对话框中的按钮，完成加工参数的设置，此时系统将自动生成图4.8.17所示的刀具路径。

图4.8.17 刀具路径
