加工仿真是用实体切削的方式来模拟刀具路径。对于已生成刀具路径的操作，可在图形窗口中以线框形式或实体形式模拟刀具路径，让用户在图形方式下很直接地观察到刀具切削工件的实际过程，以验证各操作定义的合理性。下面还是以前面的模型VOLUME_MILLING.mcx-8为例，紧接着上节的操作来继续说明进行加工仿真的一般步骤。

Step1.路径模拟。

（1）在“操作管理”中单击节点，系统弹出图3.7.1所示的“刀路模拟”对话框及图3.7.2所示的“刀路模拟控制”操控板。

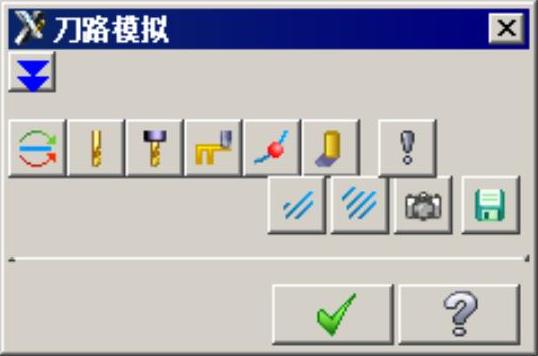

图3.7.1 “刀路模拟”对话框

图3.7.1所示的“刀路模拟”对话框中部分按钮说明如下。

● 按钮：用于显示“刀路模拟”对话框的其他信息。

说明：“刀路模拟”对话框的其他信息包括刀具路径群组、刀具的详细资料以及刀具路径的具体信息。

● 按钮：用于以不同的颜色来显示各种刀具路径。

● 按钮：用于显示刀具。

● 按钮：用于显示刀具和刀具卡头。

● 按钮：用于显示快速移动。如果取消选中此按钮，将不显示刀路的快速移动和刀具运动。

● 按钮：用于显示刀路中的实体端点。

● 按钮：用于显示刀具的阴影。

● 按钮：用于设置刀具路径模拟选项的参数。

● 按钮：用于移除屏幕上所有刀路。

● 按钮：用于显示刀路。当按钮处于选中状态时，单击此按钮才有效。

● 按钮：用于将当前状态的刀具和刀具卡头拍摄成静态图像。

● 按钮：用于将可见的刀路存入指定的层。

图3.7.2 “刀路模拟控制”操控板(www.daowen.com)

图3.7.2所示的“刀路模拟控制”操控板中各选项的说明如下。

● 按钮：用于播放刀具路径。

● 按钮：用于暂停播放刀具路径。

● 按钮：用于将刀路模拟返回起始点。

● 按钮：用于将刀路模拟返回一段。

● 按钮：用于将刀路模拟前进一段。

● 按钮：用于将刀路模拟移动到终点。

● 按钮：用于显示刀具的所有轨迹。

● 按钮：用于设置逐渐显示刀具的轨迹。

● 滑块：用于设置刀路模拟速度。

● 按钮：用于设置暂停设定的相关参数。

（2）在“刀路模拟控制”操控板中单击按钮，系统将开始对刀具路径进行模拟，结果与上节的刀具路径相同。在“刀路模拟”对话框中单击按钮，关闭对话框。

Step2.实体切削验证。

（1）在“操作管理”中确认节点被选中，然后单击“验证选定操作”按钮，系统弹出图3.7.3所示的“Mastercam模拟器”对话框。

（2）在“Mastercam模拟器”对话框中单击按钮。系统将开始进行实体切削仿真，结果如图3.7.4所示。单击按钮，关闭对话框。

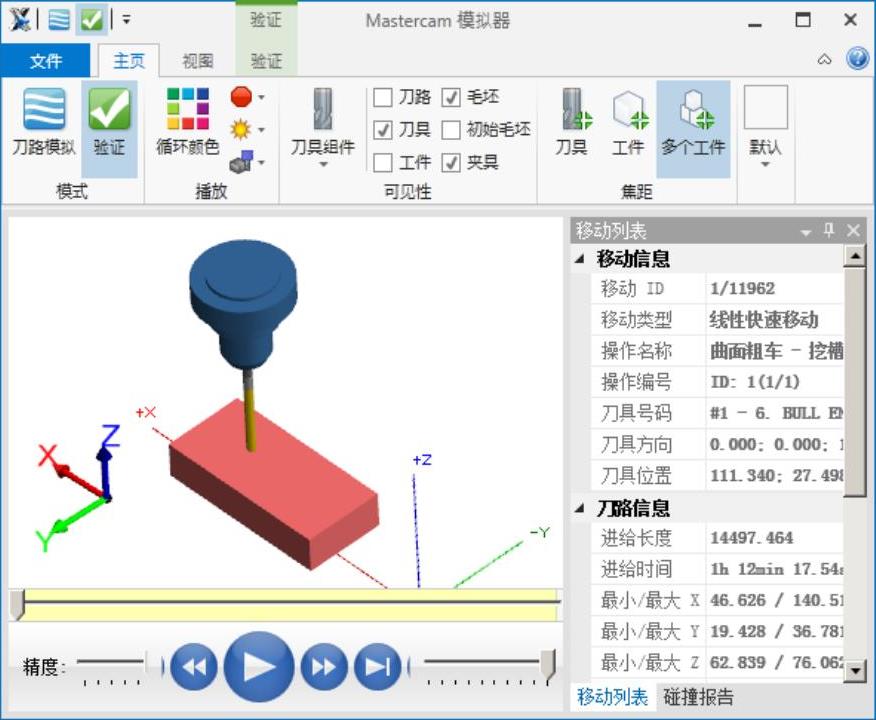

图3.7.3 “Mastercam模拟器”对话框

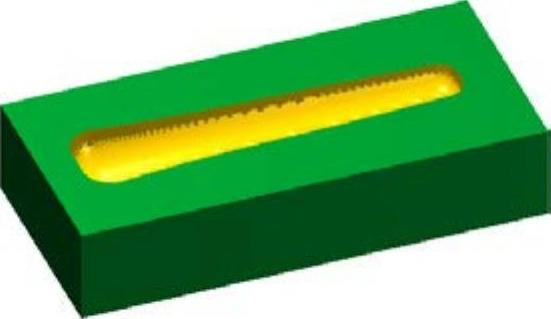

图3.7.4 仿真结果
