在Mastercam X8生成刀具路径之前，需选择在加工过程中所使用的刀具。一个零件从粗加工到精加工可能要分成若干步骤，需要使用若干把刀具，而刀具的选择直接影响到加工的成败和效率。所以，在选择刀具之前，要先了解加工零件的特征、机床的加工能力、工件材料的性能、加工工序、切削量以及其他相关的因素，然后再选用合适的刀具。

下面还是以前面的模型VOLUME_MILLING.mcx-8为例，紧接着上节的操作来继续说明选择刀具的一般步骤。

Step1.在“刀路曲面选择”对话框中单击按钮，系统弹出图3.5.1所示的“曲面粗车-挖槽”对话框。

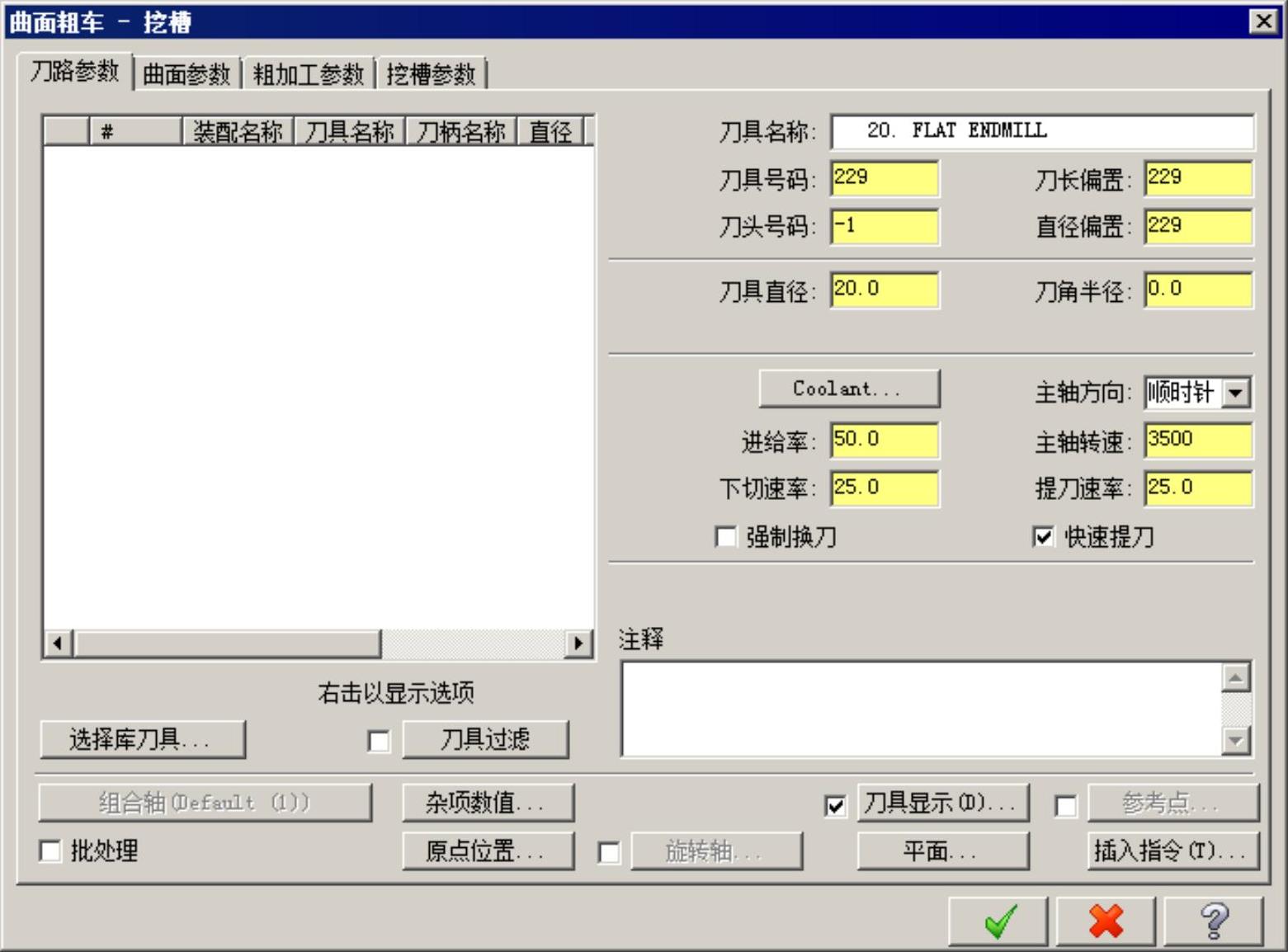

图3.5.1 “曲面粗车-挖槽”对话框

Step2.确定刀具类型。在“曲面粗车-挖槽”对话框中单击按钮，系统弹出图3.5.2所示的“刀具列表过滤”对话框，单击该对话框中的按钮后，在刀具类型按钮中单击（圆鼻刀）按钮，单击按钮，关闭“刀具列表过滤”对话框，系统返回到“曲面粗车-挖槽”对话框。

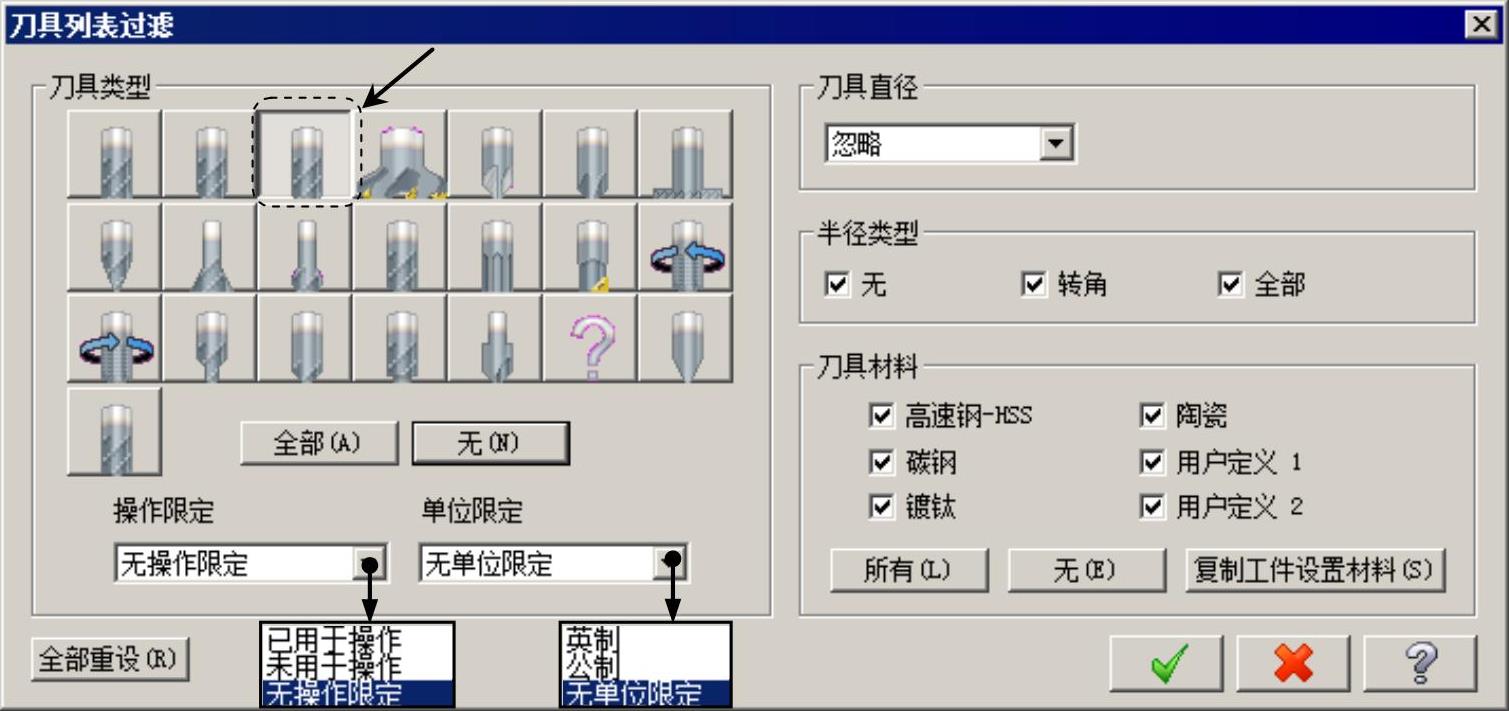

图3.5.2 “刀具列表过滤”对话框

图3.5.2所示的“刀具列表过滤”对话框的主要功能是可以按照用户的要求对刀具进行检索，其中各选项的说明如下。

● 区域：该区域将根据不同的加工方法列出不同的刀具类型，便于用户进行检索。单击任何一种刀具类型的按钮，则该按钮处于按下状态，即选中状态，再次单击，按钮弹起，即非选中状态。图3.5.2所示的区域中共提供了22种刀具类型，依次为平底刀、球刀、圆鼻刀、面铣刀、圆角成型刀、倒角刀、槽刀、锥度刀、鸠尾铣刀、糖球型铣刀、钻头、绞刀、搪刀、右牙刀、左牙刀、中心钻、点钻、沉头孔钻、鱼眼孔钻、未定义、雕刻刀具和平头钻。

☑ 按钮：单击该按钮可以使所有刀具类型处于选中状态。

☑ 按钮：单击该按钮可以使所有刀具类型处于非选中状态。

☑ 下拉列表：提供了、和三种限定方式。

☑ 下拉列表：提供了、和三种限制方式。

● 区域：该区域中包含一个下拉列表，通过该下拉列表中的选项可以快速地检索到满足用户所需要的刀具直径。

● 区域：用户可以通过该区域提供的、（圆角）和（全圆角）三个复选框，进行刀具圆角类型的检索。(www.daowen.com)

● 区域：用户可通过该区域所提供的六种刀具材料对刀具进行索引。

Step3.选择刀具。在“曲面粗车-挖槽”对话框中单击按钮，系统弹出图3.5.3所示的“刀具选择”对话框，在该对话框的列表区域中选择图3.5.3所示的刀具。单击按钮，关闭“刀具选择”对话框，系统返回“曲面粗车-挖槽”对话框。

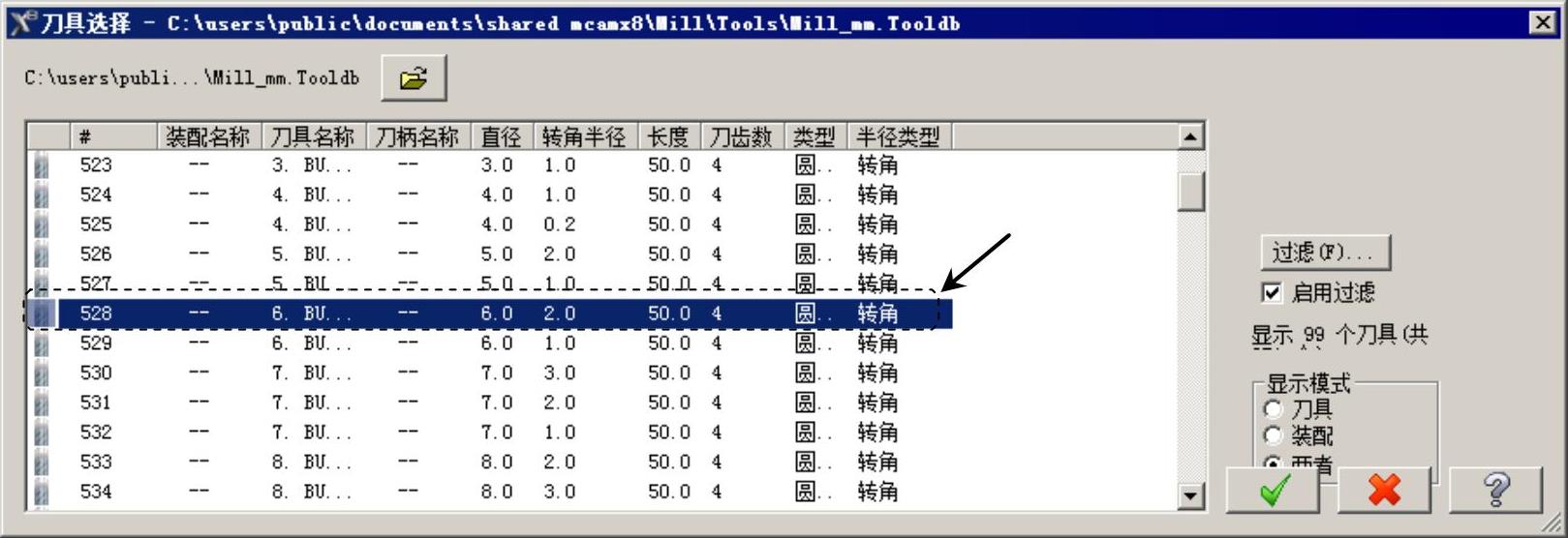

图3.5.3 “刀具选择”对话框

Step4.设置刀具参数。

（1）在“曲面粗车-挖槽”对话框选项卡的列表框中显示出上步选取的刀具，双击该刀具，系统弹出图3.5.4所示的“定义刀具”对话框。

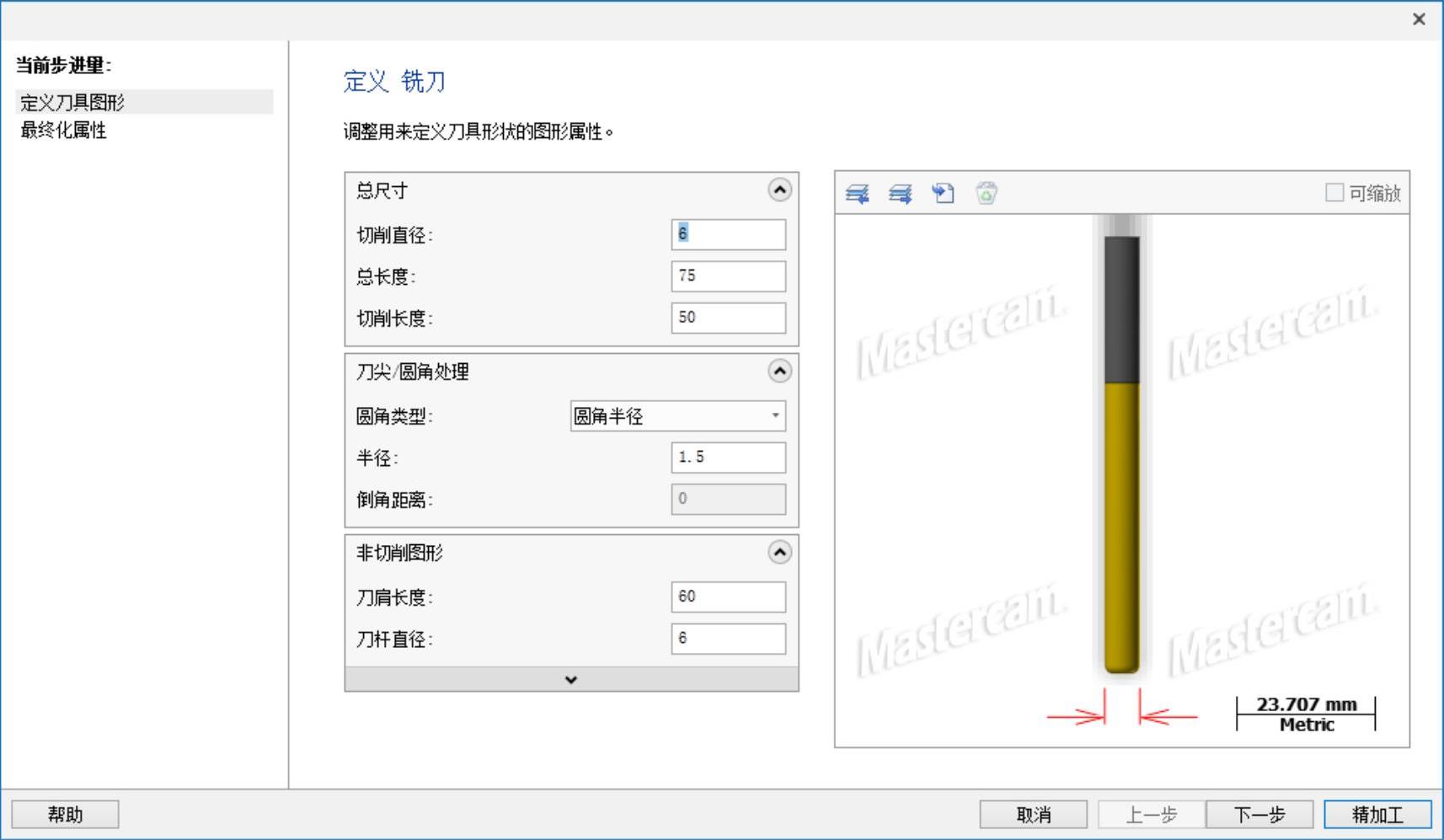

图3.5.4 “定义刀具”对话框

（2）设置刀具号。单击按钮，在文本框中将原有的数值改为1。

（3）设置刀具的加工参数。设置图3.5.5所示的参数。

（4）设置冷却方式。单击按钮，系统弹出“冷却液”对话框，在（切削液）下拉列表中选择选项，单击该对话框中的按钮，关闭“冷却液”对话框。

Step5.单击“定义刀具”对话框中的按钮，完成刀具的设置。

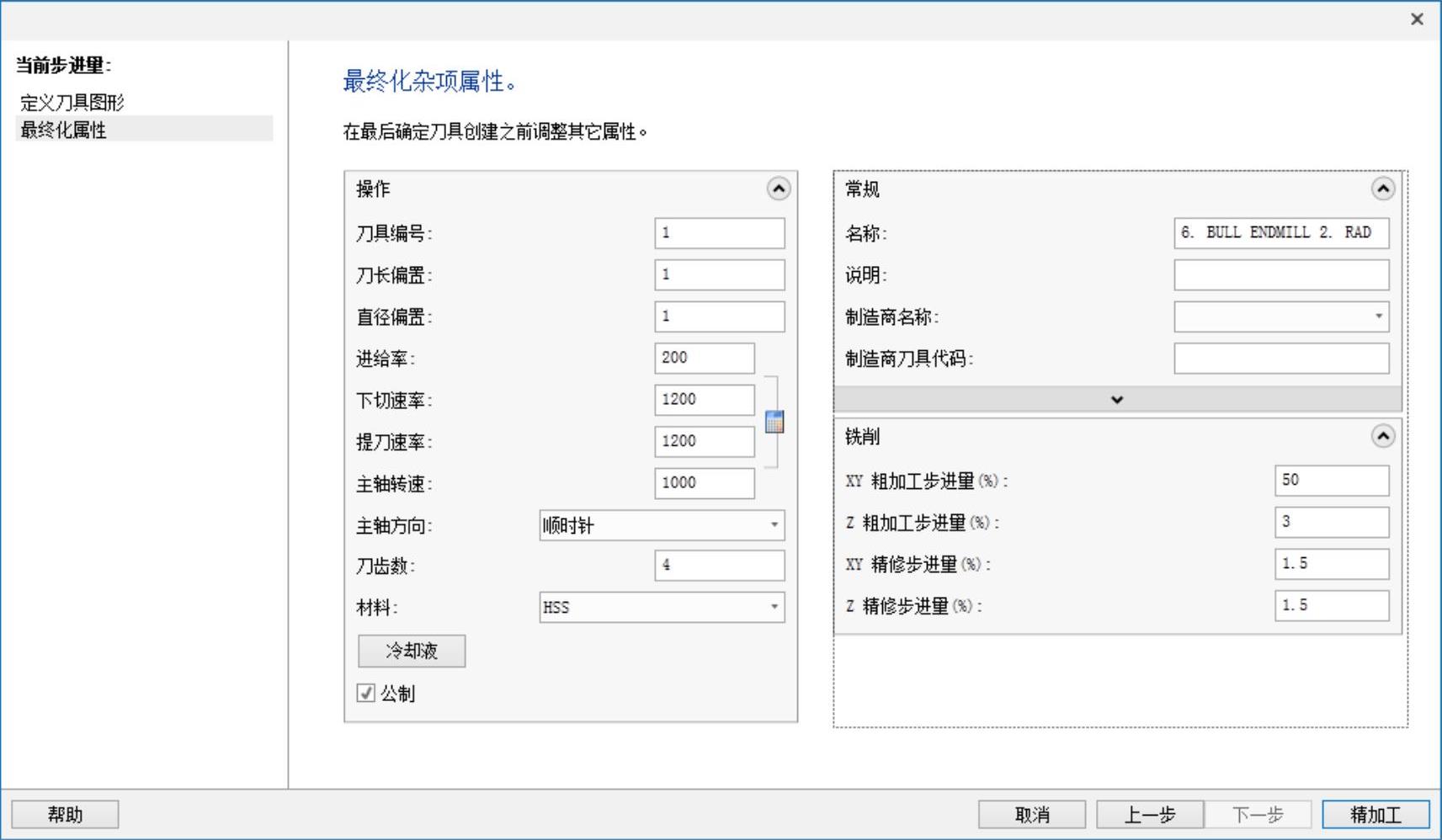

图3.5.5 设置参数
