Mastercam X8为用户提供了很多种加工方法,根据加工的零件不同,选择合适的加工方式,才能提高加工效率和加工质量,并通过CNC加工刀具路径获取控制机床自动加工的NC程序。在编制零件数控加工程序时,还要仔细考虑成型零件公差、形状特点、材料性质以及技术要求等因素,进行合理的加工参数设置,才能保证编制的数控程序高效、准确地加工出质量合格的零件。因此,加工方法的选择非常重要。

下面还是以前面的模型VOLUME_MILLING.mcx-8为例,紧接着上节的操作来说明选择加工方法的一般步骤。

Step1.选择下拉菜单978-7-111-57092-9-Chapter03-90.jpg978-7-111-57092-9-Chapter03-91.jpg978-7-111-57092-9-Chapter03-92.jpg978-7-111-57092-9-Chapter03-93.jpg978-7-111-57092-9-Chapter03-94.jpg命令,系统弹出图3.4.1所示的“输入新NC名称”对话框,采用系统默认的NC名称,单击978-7-111-57092-9-Chapter03-95.jpg按钮

Step2.设置加工面。在图形区中选取图3.4.2所示的曲面(共7个小曲面),然后按Enter键,系统弹出图3.4.3所示的“刀路曲面选择”对话框。

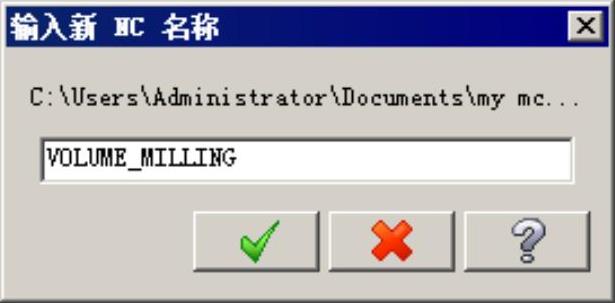

图3.4.1 “输入新NC名称”对话框

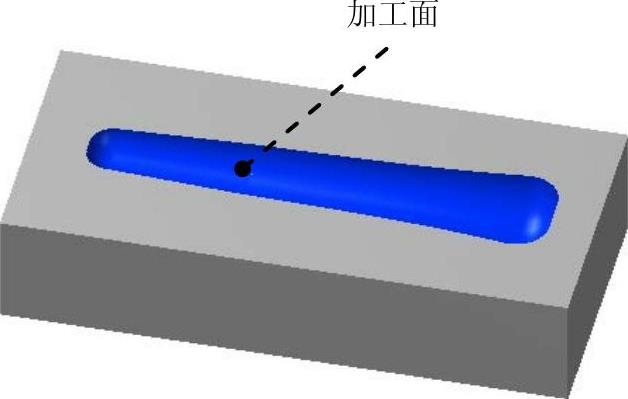

图3.4.2 选取加工面

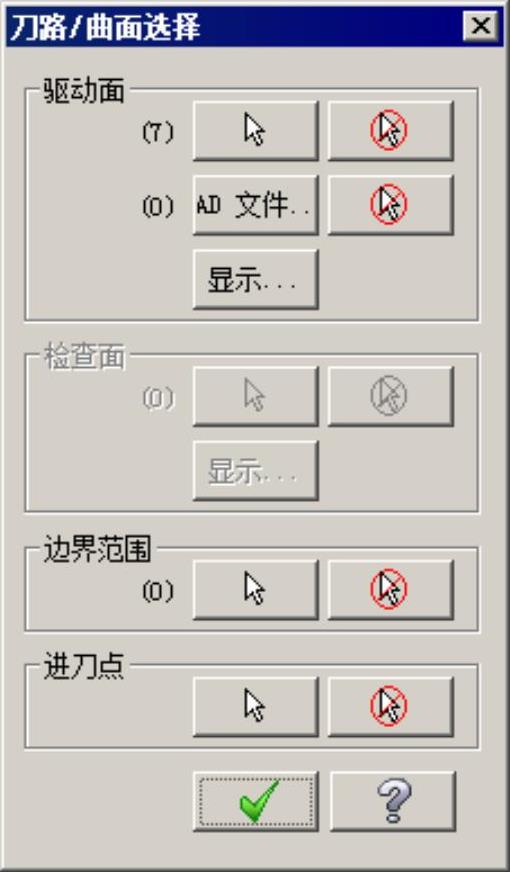

图3.4.3 “刀路曲面选择”对话框

图3.4.3所示的“刀路曲面选择”对话框中各按钮说明如下。

978-7-111-57092-9-Chapter03-99.jpg区域:该区域用于设置各种加工方法的加工曲面。

978-7-111-57092-9-Chapter03-100.jpg按钮:单击该按钮后,系统返回视图区,用于选取加工曲面。

978-7-111-57092-9-Chapter03-101.jpg按钮:用于取消所有已选取的加工曲面。(www.daowen.com)

978-7-111-57092-9-Chapter03-102.jpg按钮:单击该按钮后,选取一个STL文件,从而指定加工曲面。

978-7-111-57092-9-Chapter03-103.jpg按钮:用于取消所有通过STL文件指定的加工曲面。

978-7-111-57092-9-Chapter03-104.jpg按钮:单击该按钮后,系统将在视图区中单独显示已选取的加工曲面。

978-7-111-57092-9-Chapter03-105.jpg区域:用于干涉面的设置。

978-7-111-57092-9-Chapter03-106.jpg按钮:单击该按钮后,系统返回视图区,用于选取干涉面。

978-7-111-57092-9-Chapter03-107.jpg按钮:用于取消所有已选取的干涉面。

978-7-111-57092-9-Chapter03-108.jpg按钮:单击该按钮后,系统将在视图区中单独显示已选取的干涉面。

978-7-111-57092-9-Chapter03-109.jpg区域:该区域可以对切削范围进行设置。

978-7-111-57092-9-Chapter03-110.jpg按钮:单击该按钮后,可以通过“串连选项”对话框选取切削范围。

978-7-111-57092-9-Chapter03-111.jpg按钮:用于取消所有已选取的切削范围。

978-7-111-57092-9-Chapter03-112.jpg区域:该区域可以对进刀点进行设置。

978-7-111-57092-9-Chapter03-113.jpg按钮:单击该按钮后,系统返回视图区,用于选取进刀点。

978-7-111-57092-9-Chapter03-114.jpg按钮:用于取消已选取的进刀点。
