在工程结构的地震反应分析中，速度谱与位移谱，应用得少一些，但爆破地震动往往更习惯用振动速度来描述爆破地震动强度，并将其作为评价安全度的指标，在实际测试记录中也多用振动速度来进行测试记录。正因为如此，直接用地震动速度时程曲线，获得反应谱曲线更合适。

图4-9为某工程爆破中得到的地震动速度波，图4-10为其相应的速度反应谱曲线，反应谱曲线是用比值谱表示的。

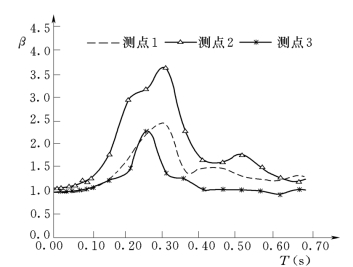

图4-10　爆破地震动速度反应谱

图4-10反应谱曲线表明，其主峰周期出现在15～100Hz，有的出现两个峰点，一个在60～80Hz，一个在20～30Hz。在10～60Hz范围内，峰点上下跳动较明显。

(www.daowen.com)

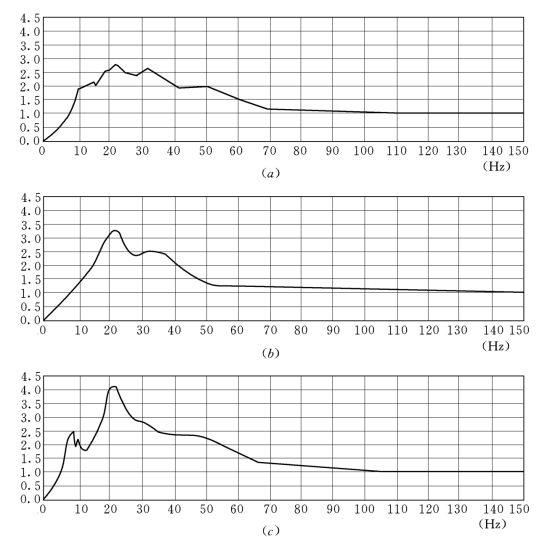

图4-11　大朝山围堰爆破地震动速度谱

（a）水平横向；（b）竖直向；（c）水平纵向

图4-11～图4-14为有关实际工程爆破地震动速度反应谱曲线。从这些反应谱曲线可以看出，速度谱曲线在高频部分，周期从零开始直到0.01s，逐渐升到最大谱值，大约在100Hz处达到谱峰，峰值在0.01～0.05s都基本一致，随后衰减到接近地面振动值，并近似保持水平线。谱峰分两种情况：一种是60～80Hz和20～30Hz处各有一峰值；另一种情况是在60～80Hz有一峰值，以后逐渐衰减到地面振动值近乎保持水平线。

图4-12　某工程硐室大爆破地震动速度谱 （水平向）
