1. 绘图任务

分析如图 8.8.1所示的图例，运用相关命令，创建三维实体并着色显示。

2. 绘图要求

（1）以自己的姓名加学号命名建立文件夹。

（2）绘制一侧圆筒实体，运用三维镜像命令，复制右侧圆筒。

（3）将两侧圆筒与竖板合并，创建实体，并设置着色显示。

（4）检查，并以“定位块”为名存入刚才建立的文件夹。

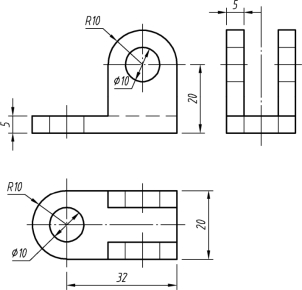

图8.8.1

定位块由竖板和两侧圆筒组成，为对称图形。绘制两侧圆筒时，用三维镜像命令，可显著提高绘图效率。

三维镜像命令及运用

1. 功 能

在镜像平面上创建选择对象的副本。

2. 调 用

方法1：下拉菜单【修改】—【三维镜像】。

方法2：工具栏。

方法3：命令行输入Mirror3d。

3. 步 骤

命令：_mirror3d

选择对象：找到 1 个

选择对象：

指定镜像平面（三点）的第一个点或

[对象(O)/最近的(L)/Z 轴(Z)/视图(V)/XY 平面(XY)/YZ 平面(YZ)/ZX 平面(ZX)/三点(3)]＜三点＞：在镜像平面上指定第二点：在镜像平面上指定第三点：

是否删除源对象？[是(Y)/否(N)] ＜否＞：

(www.daowen.com)

定位块的绘制

步骤1：分析图纸，单击切换工作空间，进入三维建模环境。

步骤 2：移动鼠标至视图按钮黑色小箭头，出现下拉式菜单，切换为西南等轴测视角和。

步骤3：绘制二维图形，生成面域，拉伸实体创建竖板。

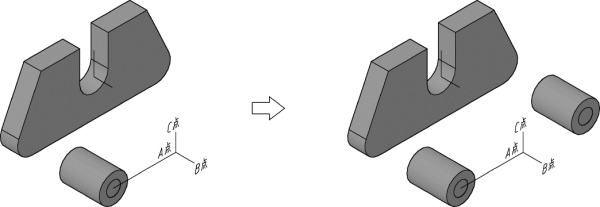

步骤4：绘制一个左侧圆筒，用三维镜像形成右侧圆筒，如图8.8.2所示。

图8.8.2

命令：_mirror3d

选择对象：指定对角点：（选择圆筒，回车）

选择对象：

指定镜像平面（三点）的第一个点或（单击A点）

[对象(O)/最近的(L)/Z 轴(Z)/视图(V)/XY 平面(XY)/YZ 平面(YZ)/ZX 平面(ZX)/三点(3)] ＜三点＞：（单击B点, C点）

是否删除源对象？[是(Y)/否(N)] ＜否＞：（回车，不删除源对象）

步骤5：定位，布尔运算，完成实体，如图8.8.3所示。

步骤6：检查并以“定位块”为名保存文件。

图8.8.3

通过“定位块”的绘制练习，掌握此类零件的创建方法。对于沿中心轴线或中心平面对称的实体，绘制一侧实体后，用三维镜像命令复制出另一侧实体，提高绘图效率。

利用本任务所学的知识与掌握的技能，抄画如下图例，巩固运用三维镜像命令创建实体的基本技法。

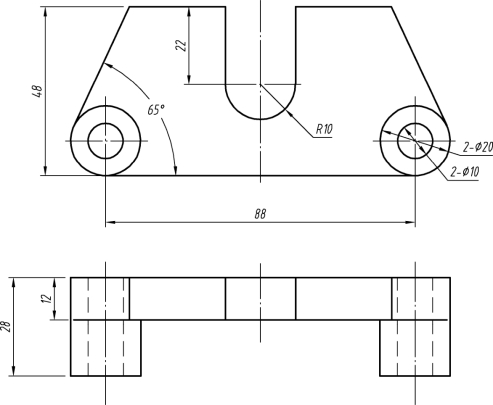

练习图1

练习图2
