1. 功 能

通过沿路径扫掠二维或三维曲线形成实体或曲面。

2. 调 用

方法 1：下拉菜单【建模】—【扫掠】。

方法 2：工具栏。

方法3：命令行输入Sweep。

3. 步 骤

命令：Sweep

当前线框密度：ISOLINES=30，闭合轮廓创建模式=实体

选择要扫掠的对象或 [模式(MO)]：

选择要扫掠的对象或 [模式(MO)]：

选择扫掠路径或 [对齐(A)/基点(B)/比例(S)/扭曲(T)]：

步骤1：分析图纸，单击切换工作空间，进入三维建模环境。

步骤2：移动鼠标至视图按钮黑色小箭头，出现下拉式菜单，切换为东南等轴测视角。

步骤3：绘制路径，分两次合并曲线。

命令：_join

选择源对象或要一次合并的多个对象：（单击第一条直线段）

选择要合并的对象：（窗选所有对象，回车）

选择要合并的对象：

3个对象已转换为1条样条曲线。

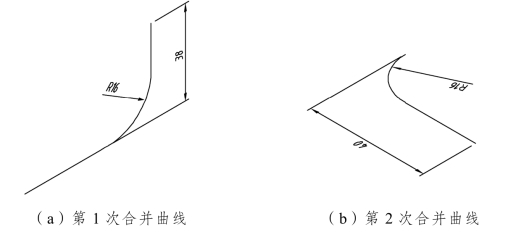

同理，完成第2次合并曲线操作，如图8.6.2所示。

弯管的绘制

图8.6.2

步骤4：绘制两个圆，生成面域并布尔求差，如图8.6.3所示。

图8.6.3

命令：Region

选择对象：（单击大圆和小圆）

选择对象：（按右键或回车）

已提取2个环。已创建2个面域。

命令：_subtract（选择要从中减去的实体、曲面和面域...）

选择对象：（选择大圆）(www.daowen.com)

选择对象：（回车）

选择要减去的实体、曲面和面域...（选择小圆，回车）

路径两端各绘制一个截面，如图8.6.4所示。

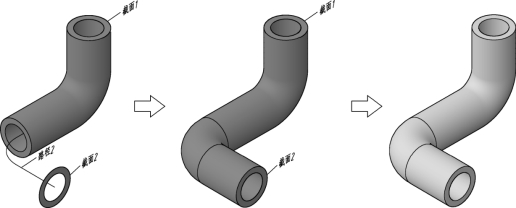

步骤5：两个圆形截面分别沿各自路径扫掠，形成管道实体，求和创建管道实体，如图8.6.5所示。

图8.6.4

图8.6.5

命令：_sweep

当前线框密度：ISOLINES=30，闭合轮廓创建模式=实体

选择要扫掠的对象或 [模式(MO)]：（选截面1，回车）

选择扫掠路径或：（选路径1，回车）

创建第一段管道实体。

命令：_sweep

当前线框密度：ISOLINES=30，闭合轮廓创建模式=实体

选择要扫掠的对象或 [模式(MO)]：（选截面2，回车）

选择扫掠路径或：（选路径2，回车）

创建第二段管道实体。

命令：Union

选择对象：（选择扫掠实体1和2，回车完成合并实体）

步骤6：分别绘制两端拉伸体，和中间管道合并，创建弯管实体，如图8.6.6所示。

步骤7：检查并以“弯管”为名保存文件。

图8.6.6

通过本任务“弯管”的绘制练习，掌握此类零件的画法。使用扫掠命令创建实体时，先选截面曲线，接着选路径，通过扫描生成实体。绘制轨迹时，若有多个对象，可用合并曲线命令，将多段对象合并形成一条样条曲线。

利用本任务所学的知识与掌握的技能，抄画如下图例，掌握运用扫掠命令创建实体，巩固弯管类零件的绘制技法。

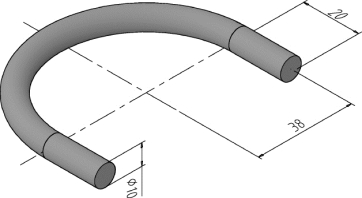

练习图1

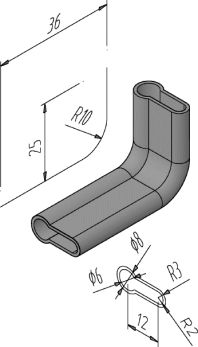

练习图2
