1. 功 能

通过数个截面，创建三维实体或曲面。

2. 调 用

方法1：下拉菜单【建模】—【放样】。

方法2：工具栏。

方法3：命令行输入Lof。

3. 步 骤

命令：_loft

当前线框密度：ISOLINES=8，闭合轮廓创建模式 = 实体

按放样次序选择横截面或 [点(PO)/合并多条边(J)/模式(MO)]：

按放样次序选择横截面或 [点(PO)/合并多条边(J)/模式(MO)]：

按放样次序选择横截面或 [点(PO)/合并多条边(J)/模式(MO)]：

按放样次序选择横截面或 [点(PO)/合并多条边(J)/模式(MO)]：

输入选项 [导向(G)/路径(P)/仅横截面(C)/设置(S)] ＜仅横截面＞：

烟灰缸的绘制

步骤1：分析图纸，单击切换工作空间，进入三维建模环境。

步骤2：移动鼠标至视图按钮黑色小箭头，出现下拉式菜单，切换为东南等轴测视角。

步骤3：绘制矩形152×152、122×122，各自倒圆角后，分别合并曲线，如图8.5.2所示。

图8.5.2

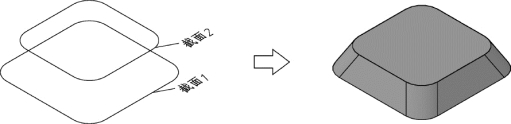

步骤4：使用放样命令，连接两个截面，创建实体，如图8.5.3所示。

(www.daowen.com)

图8.5.3

命令：Loft

当前线框密度：ISOLINES=8，闭合轮廓创建模式 = 实体

按放样次序选择横截面或 [点(PO)/合并多条边(J)/模式(MO)]：选择截面1

按放样次序选择横截面或 [点(PO)/合并多条边(J)/模式(MO)]：选择截面2

按放样次序选择横截面或 [点(PO)/合并多条边(J)/模式(MO)]：

选中了 2 个横截面

输入选项 [导向(G)/路径(P)/仅横截面(C)/设置(S)] ＜仅横截面＞：连续回车

步骤5：绘制152×152×6、122×122×15，与放样体求和，如图8.5.4所示。

步骤6：绘制122×122×15长方体及四个腰形槽，移动定位后，求差运算完成建模，如图8.5.5所示。

图8.5.4

图8.5.5

步骤7：检查并以“烟灰缸”为名保存文件。

通过“烟灰缸”的绘制练习，了解放样命令的用法。放样命令适用于连接多个截面曲线，若截面形状相似，可创建较为光滑的实体。若截面曲线为多个对象，可用合并曲线命令，将多段对象合并，形成一条样条曲线，然后再放样连接。

利用本任务所学的知识与掌握的技能，抄画如下图例，巩固放样命令的使用技法。

练习图1
