1. 功 能

用差集命令，组合三维实体或面域。

2. 调 用

方法1：下拉菜单【实体编辑】—【差集】。

方法2：工具栏。

方法3：命令行输入Sub（差集）。

3. 步 骤

命令：Subtract

选择对象：（选择要从中减去的实体、曲面和面域...，然后回车）

选择对象：（选择要减去的实体、曲面和面域...，然后回车）

完成实体求差操作。

手柄的绘制

步骤1：分析图纸，单击切换工作空间，进入三维建模环境。

步骤2：移动鼠标至视图按钮黑色小箭头，出现下拉式菜单，切换为西南等轴测视角。

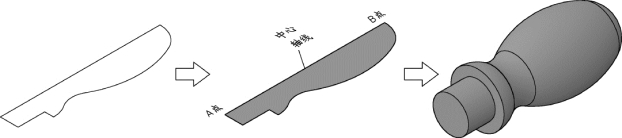

步骤3：如图8.4.2所示，绘制二维图形，生成面域，旋转实体创建手柄。

图8.4.2

绘制手柄二维截面图形，只需画出一半，且要封闭。

单击面域命令，创建面域。

命令：_region

选择对象：（选取上图绘制手柄截面，回车）

单击旋转命令，创建手柄，命令行操作如下：(www.daowen.com)

命令：Revolve

选择要旋转的对象：（选择面域对象，然后回车）

指定旋转轴起点：（拾取中心轴线A点，回车）

指定轴端点：（拾取中心轴B点，回车）

指定旋转角度：（直接回车，默认360°）

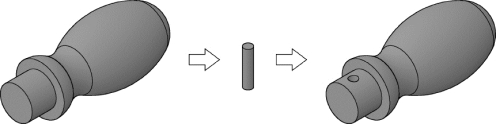

步骤 4：绘制小圆柱体，将其移至手柄中并定位，用差集运算命令切减实体，完成手柄模型的创建，如图8.4.3所示。

图8.4.3

命令：Subtract

选择对象：（选择旋转实体...，然后回车 ）

选择对象：（选择小圆柱体，然后回车完成挖孔操作）

步骤5：检查并以“手柄”为名保存文件。

通过“手柄”的绘制练习，掌握回转体类零件的画法。绘制回转体类零件，可用旋转命令。流程一般是先绘制二维截面图，生成面域后，将二维截面绕轴线旋转生成实体。

注意：截面只需画旋转轴一侧，生成实体，截面需封闭。

利用本任务所学知识与掌握的技能，抄画如下图例，巩固回转体类零件的绘制技法。

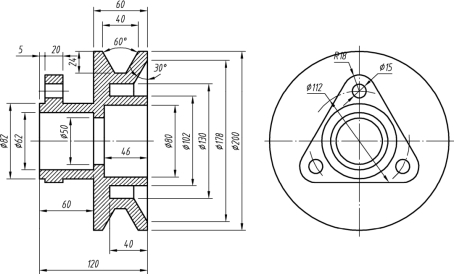

练习图1

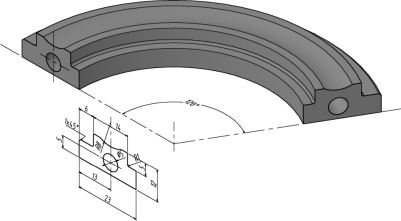

练习图2
