1. 功 能

管理用户坐标系，具有切换绘图平面的功能。

3点：用3点（X、Y、Z）设定用户坐标系。

世界：将当前用户坐标系设为世界坐标系。

2. 调 用

方法1：下拉菜单【坐标】—【三点】、【世界】。

方法2：工具栏、。

方法3：命令行输入Ucs。

3. 步 骤

命令：_ucs（三点设定用户坐标系）

当前 UCS 名称：*世界*

指定UCS的原点或 [面(F)/命名(NA)/对象(OB)/上一个(P)/视图(V)/世界(W)/X/Y/Z/Z 轴(ZA)] ＜世界＞：_3

指定新原点 ＜0,0,0＞：

在正X轴范围上指定点：

在 UCS XY平面的正Y轴范围上指定点：

命令：_ucs（世界坐标系）

当前UCS名称：*没有名称*

指定UCS的原点或 [面(F)/命名(NA)/对象(OB)/上一个(P)/视图(V)/世界(W)/X/Y/Z/Z 轴(ZA)] ＜世界＞：_w

支承体的绘制

步骤1：分析图纸，单击切换工作空间，进入三维建模环境。

步骤2：移动鼠标至视图按钮黑色小箭头，出现下拉式菜单，切换为西南等轴测视角。

步骤3：如图8.3.2所示，绘制二维图形，生成面域，拉伸实体创建底板。

步骤4：方法同步骤3，绘制底板上的大小圆筒，如图8.3.3所示。

图8.3.2

图8.3.3

步骤5：运用三点UCS命令，建立新的用户坐标系，切换绘图平面。绘制两个对称三角形，生成面域，拉伸创建圆筒两侧肋板，通过移动命令定位至圆筒上。

具体操作如下：

（1）鼠标移至坐标菜单，单击三点UCS按钮，激活三点创建坐标系命令。

命令：_ucs

当前 UCS 名称：*没有名称*

指定 UCS 的原点或 [面(F)/命名(NA)/对象(OB)/上一个(P)/视图(V)/世界(W)/X/Y/Z/Z 轴(ZA)] ＜世界＞：_3(www.daowen.com)

指定新原点 ＜0,0,0＞：（选A点，设定新的原点）

在正X轴范围上指定点：（选B点，设定X轴）

在 UCS XY平面的正 Y 轴范围上指定点：（选C点，设定Y轴）

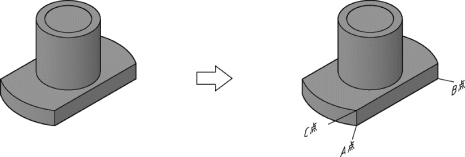

仔细观察坐标系的变化，如图8.3.4所示。

图8.3.4

（2）绘制三角形，生成面域，拉伸形成实体，如图8.3.5所示。

（3）通过移动命令，将三角形肋板移至圆筒两侧，如图8.3.6所示。

命令：_move

选择对象：（选择两块三角形肋板，回车）

指定基点或 [位移(D)] ＜位移＞：（选E点（线段端点），回车）

指定第二个点或 ＜使用第一个点作为位移＞：（选F点（圆筒圆心），回车）

图8.3.5

图8.3.6

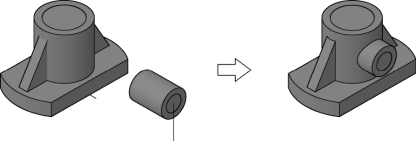

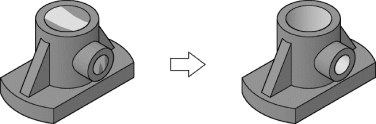

步骤6：同理，绘制两个水平圆柱体，定位，用布尔运算组合实体，如图8.3.7所示。布尔运算组合实体，应遵循先叠加再切割的原则，先并集再差集运算，如图8.3.8所示。

图8.3.7

步骤7：检查，可用快捷键Ctrl+鼠标中键（按住滚轮），旋转查看实体，如图8.3.9所示。恢复原始坐标系，可按世界坐标系命令。恢复视角时，可按视图下的西南等轴测视图。

图8.3.8

图8.3.9

步骤8：检查并以“支承体”为名保存文件。

通过本任务“支承体”的绘制练习，需掌握UCS命令的使用方法。UCS用于建立新的用户坐标系，切换绘图平面。绘图平面是指由X轴和Y轴组成的XY平面，创建实体时，需经常切换坐标平面，因此该命令要理解并熟练掌握。另组合实体时，一般应遵循先叠加再切割的原则，即先并集再差集运算。

利用本任务所学的知识与掌握的技能，抄画如下图例，理解并掌握 UCS 命令的使用方法，巩固创建实体时切换坐标平面的技法。

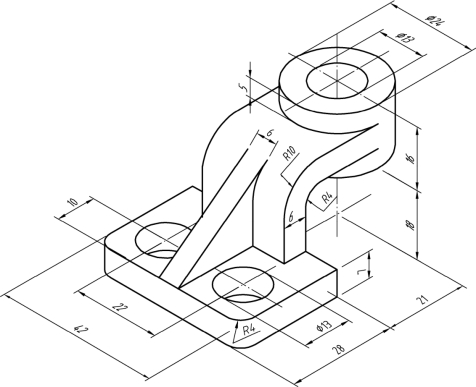

练习图1

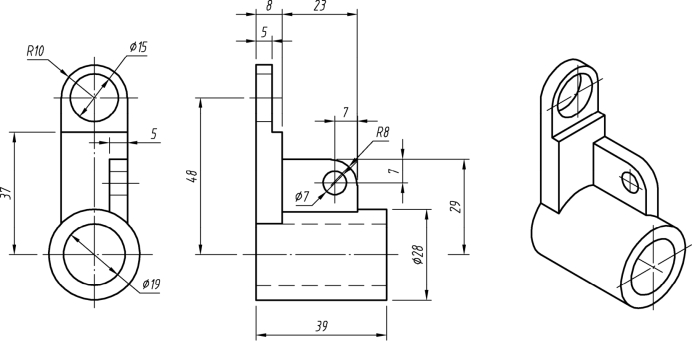

练习图2
