1. 功 能
用并集、差集、交集命令，组合三维实体或面域
2. 调 用
方法1：下拉菜单【实体编辑】—【并集】、【差集】、【交集】。
方法2：工具栏
、
、
。
方法3：命令行输入Uni（并集）、Sub（差集），Int（交集）。
3. 步 骤
命令：Union
选择对象：[选择实体或面域，然后回车]
选择对象：[选择实体或面域，然后回车]
完成实体合并操作。
命令：Subtract
选择对象：[选择要从中减去的实体、曲面和面域...，然后回车]
选择对象：[选择要减去的实体、曲面和面域...，然后回车]
完成实体求差操作。
垫块的绘制
步骤1：分析图纸，单击切换工作空间
，进入三维建模环境。
步骤2：移动鼠标至视图按钮
黑色小箭头，出现下拉式菜单，切换为西南等轴测视角。

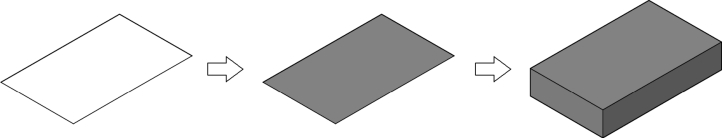

步骤3：如图8.2.2所示，绘制二维图形，生成面域，拉伸实体创建底板。
图8.2.2
打开正交命令，绘制33×54矩形，单击面域命令
，创建面域。
命令：_region
选择对象：（选取上图绘制矩形，回车）
单击拉伸命令，创建底板。
命令：Extrude(www.daowen.com)
选择要拉伸的对象：（选择上图创建的面域，然后回车）
指定拉伸的高度：（键盘输入高度11，回车）

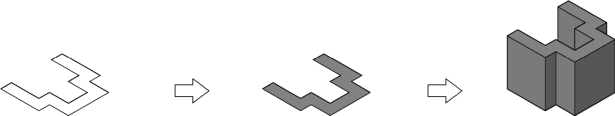

步骤4：方法同步骤3，绘制二维图形，生成面域，拉伸创建凹形支撑板，如图8.2.3所示。
图8.2.3

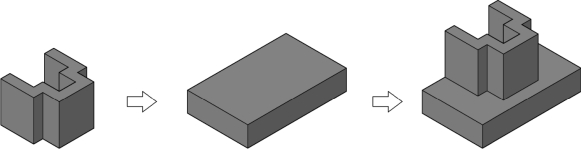

步骤5：通过移动命令，将凹形支撑板移至底板并定位，用并集运算命令合并实体，如图8.2.4所示。
图8.2.4
命令：Union
选择对象：（选择底板和凹形支撑板，然后回车完成合并实体）

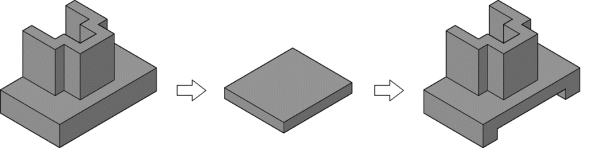

步骤6：通过移动命令，将通槽长方体移至底板并定位，用差集运算命令切减实体，如图8.2.5所示。
图8.2.5
命令：Subtract
选择对象：（选择合并实体，然后回车 ）
选择对象：（选择通槽长方体，然后回车完成实体求差操作）
步骤7：检查并以“垫块”为名保存文件。
通过本任务“垫块”的绘制练习，从中了解三维建模的一般流程。即先分析图纸，看清实体的组合形式，先绘制单个实体，并通过布尔运算，进行叠加或切割，完成实体建模。通过拉伸命令，绘制单个实体时，可遵循下列方法：绘制二位图形→生成面域→拉伸面域，创建实体。

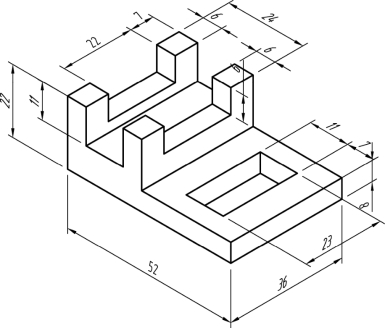

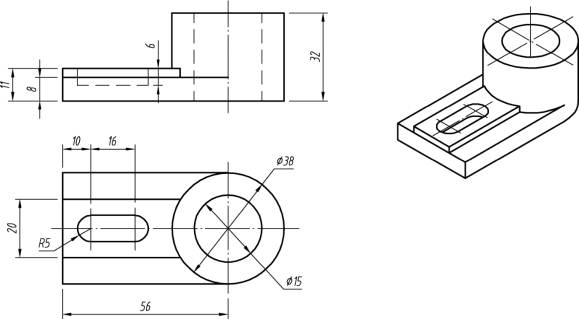

利用本任务所学的知识与掌握的技能，抄画如下图例，了解三维建模的一般流程，巩固创建实体的基本技法。
练习图1
练习图2
