1. 功 能

用并集命令，组合三维实体或面域。

2. 调 用

方法 1：下拉菜单【实体编辑】—【并集】。

方法 2：工具栏。

方法 3：命令行输入 Uni（并集）。

3. 步 骤

命令：Union

选择对象：[选择实体或面域，然后回车]

选择对象：[选择实体或面域，然后回车]

完成实体合并操作。

印章的绘制

步骤1：分析图纸，单击切换工作空间，进入三维建模环境。

步骤2：移动鼠标至视图按钮黑色小箭头，出现下拉式菜单，切换为西南等轴测视角。

步骤3：绘制长方体，设置视觉样式为“概念”。

具体操作如下：

（1）绘制长方体

命令：_box

指定第一个角点或 [中心(C)]：（屏幕任意位置单击，回车）

指定其他角点或 [立方体(C)/长度(L)]：（输入L，以长、宽、高方式定义长方体，回车）

指定长度 ＜30.0000＞：（输入长度30，回车）

指定宽度 ＜30.0000＞：（输入宽度30，回车）

指定高度或 [两点(2P)] ＜30.0000＞：（输入高度10，回车）

（2）设置视觉样式

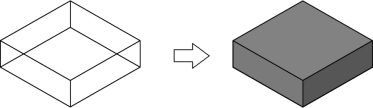

绘制长方体后，移动鼠标至视图按钮，出现下拉式菜单，视觉样式由“二维线框”改为“概念”着色，效果如图8.1.2所示。

图8.1.2

步骤4：绘制圆柱体，设置视觉样式为“概念”。

具体操作如下：

（1）绘制圆柱体

命令：_cylinder(www.daowen.com)

指定底面的中心点或 [三点(3P)/两点(2P)/切点、切点、半径(T)/椭圆(E)]：（屏幕任意位置，单击，回车）

指定底面半径或 [直径(D)] ＜12.0000＞：（输入半径7.5，回车）

指定高度或 [两点(2P)/轴端点(A)] ＜10.0000＞：（输入高度20，回车）

（2）设置视觉样式

绘制长方体后，移动鼠标至视图按钮，出现下拉式菜单，视觉样式由“二维线框”改为“概念”着色，效果如图8.1.3所示。

图8.1.3

步骤5：绘制球体，设置视觉样式为“概念”。

具体操作如下：

（1）绘制球体

命令：_sphere

指定中心点或 [三点(3P)/两点(2P)/切点、切点、半径(T)]：（任意位置单击，确定球心，回车）

指定半径或 [直径(D)] ＜7.5000＞：（输入球半径12，回车）

（2）设置视觉样式

绘制长方体后，移动鼠标至视图按钮，出现下拉式菜单，视觉样式由“二维线框”改为“概念”着色，效果如图8.1.4所示。

图8.1.4

步骤6：通过移动命令定位各实体，通过布尔运算合并实体，如图8.1.5所示。

命令：Union

选择对象：（选择长方体、圆柱体和球体，回车完成合并实体）

图8.1.5

步骤7：检查并以“印章”为名保存文件。

“印章”模型，由长方体、圆柱体和球体组合而成，通过本任务的练习，掌握这些基本几何体的绘制方法，并会设置合适的视觉样式。

利用本任务所学的知识与掌握的技能，抄画如下图例，巩固基本几何体的绘制和视觉样式的设置技法。

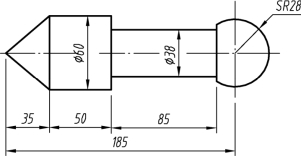

练习图1

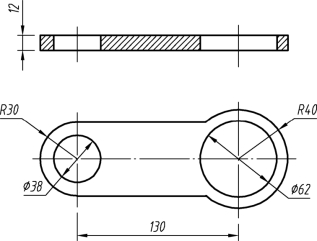

练习图2
