1. 绘图任务

设置相关的绘图环境，标注如图7.3.1笔筒的尺寸。

2. 绘图要求

（1）以自己的姓名加学号命名建立文件夹。

（2）标注轴测图的尺寸，如图 7.3.1 所示。

（3）要求线型、线宽合适，并以“笔筒尺寸标注”为名存入刚才建立的文件夹。

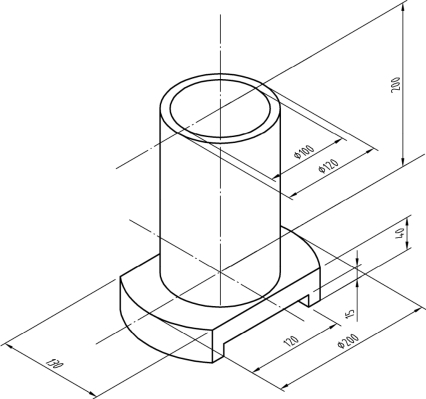

图7.3.1

轴测图的尺寸标注，可以使用“对齐”标注命令去标注，标注后要编辑标注，将标注的尺寸进行倾斜。并将尺寸文字进行样式的修改，按要求将整个图形的标注完成。

对齐标注命令及使用

1. 功 能

对齐标注适用于轴测投影图的标注，对齐标注完成之后再对尺寸进行倾斜，将尺寸文字进行修改，创建完成整个图形。

2. 调 用

方法1：下拉菜单【标注】—【对齐】。

方法2：工具栏。

方法3：命令行输入DIMA。

3. 步 骤

命令：dimaligned

指定第一个尺寸界线原点或＜选择对象＞：

指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]：

标注尺寸。

笔筒的绘制（二）

步骤1：打开本项目任务二中创建的“笔筒.dwg”文件，如图 7.3.2 所示。

图7.3.2

步骤2：单击“图层控制”下拉列表，将“尺寸标注”设置为当前图层。

步骤3：单击“注释”选项卡 —“标注”面板 —“对齐”按钮，执行“对齐”标注命令，标注轴测图尺寸。命令行操作如下：

命令：_dimaligned

指定第一个尺寸界线原点或＜选择对象＞：

指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]：M

标注文字=200前加直径%%C，结果如图7.3.3所示。

图7.3.3

图7.3.4

命令：_dimaligned

指定尺寸线位置或指定第一个尺寸界线原点或＜选择对象＞：

指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]：

标注文字=120，如图7.3.4所示。

命令：_dimaligned

指定尺寸线位置或指定第一个尺寸界线原点或＜选择对象＞：

指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]：

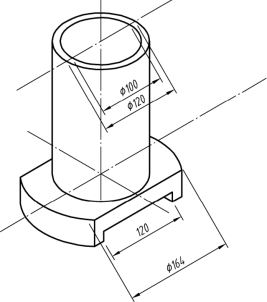

标注文字=120，100前加直径%%C，结果如图 7.3.5 所示。

步骤4：重复使用Line、Copy命令绘制图形。配合“对象捕捉”功能分别标注其他位置的尺寸，结果如图7.3.6所示。(www.daowen.com)

图7.3.5

图7.3.6

步骤5：单击“标注”工具栏 —“编辑标注”按钮，将标注的尺寸进行倾斜。命令行操作如下：

命令：_dimedit

输入标注编辑类型 [默认(H)/新建(N)/旋转(R)/倾斜(O)] ＜默认＞：O

选择对象：找到1个，总计4个（φ100、φ200、120、φ120）

输入倾斜角度（按【Enter】键表示无）：－30。

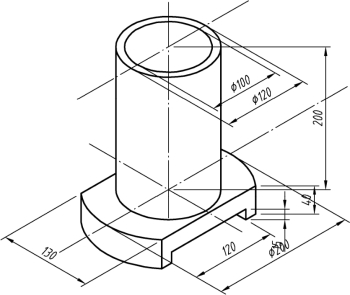

标注结果如图7.3.7所示。

图7.3.7

图7.3.8

步骤6：重复执行“编辑标注”，将标注的尺寸进行倾斜 30° 标注。命令行操作如下：

命令：_dimedit

输入标注编辑类型 [默认(H)/新建(N)/旋转(R)/倾斜(O)] ＜默认＞：O

选择对象：找到1个，总计3个（15、40、200、130）

输入倾斜角度（按【Enter】键表示无）：30。

标注结果如图7.3.8所示。

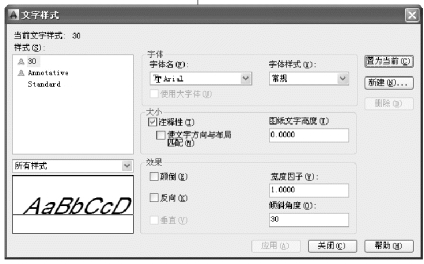

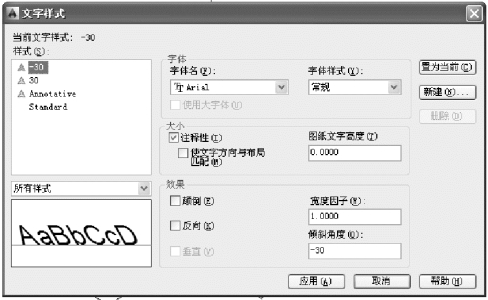

步骤7：使用快捷键ST执行“文字样式”命令，创建两种名为“30”和“－30”的文字样式，参数设置分别如图7.3.9和图7.3.10所示。

图7.3.9

图7.3.10

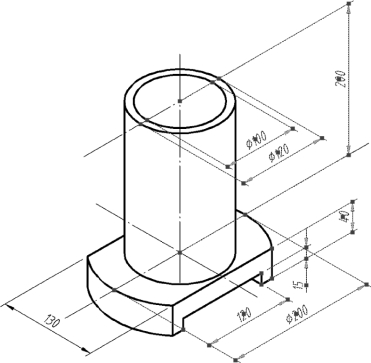

步骤8：在无命令执行的前提下，夹点显示如图7.3.11所示的四个尺寸，然后单击“样式”工具条中“－30 文字样式”下拉列表，修改尺寸文字的样式。

图7.3.11

图7.3.12

步骤9：取消尺寸对象的夹点显示，结果如图7.3.12所示。

步骤10：在无命令执行的前提下，夹点显示如图7.3.13所示的四个尺寸，然后单击“样式”工具条中“30 文字样式”下拉列表，修改尺寸文字的样式。

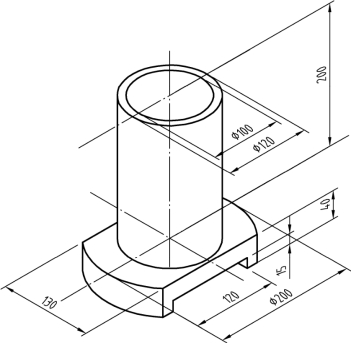

步骤11：取消尺寸对象的夹点显示，结果如图7.3.14所示。

步骤12：最后执行“另存为”命令，将图形存储为“笔筒尺寸标注.dwg”为文件名进行保存。

图7.3.13

图7.3.14

通过“笔筒”尺寸的标注，可以得出以下结论：在轴测图的尺寸标注中，先进行对齐标注，然后进行尺寸线的倾斜修改，再是对文字进行样式的修改。

利用本任务所学的知识与掌握的技能，抄画如下图例，巩固在轴测模式下文本及尺寸的标注技法。

练习图1

练习图2
