1. 绘图任务

设置相关的绘图环境，绘制如图7.2.1所示的笔筒图形。

2. 绘图要求

（1）以自己的姓名加学号命名建立文件夹。

（2）绘制如图7.2.1所示的笔筒图形。

（3）要求线型、线宽合适，并以“笔筒”为名存入刚才建立的文件夹。

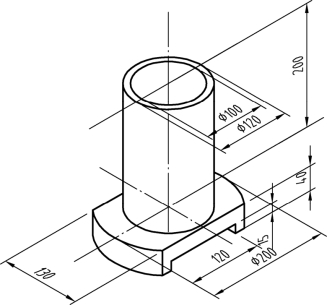

图7.2.1

本任务图形是圆柱图形，在绘制时用椭圆等轴测圆的方法创建，一面完成之后，可以使用复制命令来绘制另一面，就可以把整个图形绘制出来。

椭圆命令及使用

1. 功 能

用椭圆命令中的等轴测圆绘制圆柱图形，在绘制时圆的平面切换用F5功能键完成。

2. 调 用

方法1：下拉菜单【绘图】—【椭圆】。

方法2：工具栏。

方法3：命令行输入EL。

3. 步 骤

命令：_ellipse

指定椭圆轴的端点或 [圆弧(A)/中心点(C)/等轴测圆(I)]：I

指定等轴测圆的圆心：

指定等轴测圆的半径或 [直径(D)]：

笔筒的绘制（一）

步骤1：执行“新建”命令，新建文件。

步骤 2：选择菜单栏“工具”—“绘图设置”命令，在弹出的“草图设置”对话框中，设置等轴测捕捉绘制环境。

步骤 3：选择菜单栏“格式”—“线宽”命令，在弹出的“线框设置”对话框中，设置线宽的显示比例，并开启线宽的显示功能。

步骤4：在命令行设置系统变量LTSCALE的值为2，然后按F8功能键打开状态栏上的“正交”功能。

步骤5：按F5功能键，将等轴测平面切换为“等轴测平面 俯视”。

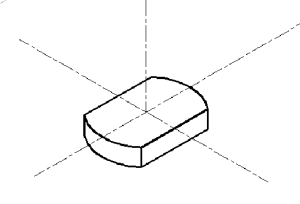

步骤6：用点画线绘制中心轴线。如图 7.2.2 所示。

步骤7：单击“绘图”工具栏 —“椭圆”按钮，在粗实线图层内绘制同心等轴测圆。

命令：_ellipse

指定椭圆轴的端点或 [圆弧(A)/中心点(C)/等轴测圆(I)]：I

指定等轴测圆的圆心：

指定等轴测圆的半径或 [直径(D)]：＜等轴测平面 左视＞ ＜等轴测平面 俯视＞ 100 绘制结果如图7.2.3所示。

图7.2.2

图7.2.3

步骤8：选择菜单栏“修改”—“复制”命令，复制两条直线。命令行操作如下：

命令：_copy

选择中心线

指定基点或 [位移(D)/模式(O)] ＜位移＞：（选择圆心点）

指定第二个点或 [阵列(A)] ＜使用第一个点作为位移＞：65两边

将中心线图层转换为粗实线图层，复制结果如图7.2.4所示。

步骤 9：选择菜单栏“修改”—“修剪”命令，选择两条直线为边界，对轴测圆进行修剪，修剪结果如图7.2.5所示。

图7.2.4

图7.2.5

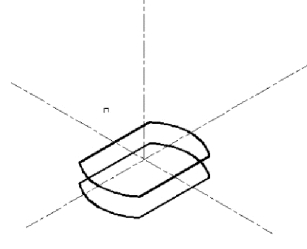

步骤10：选择菜单栏“修改”—“复制”命令，对底面轮廓线进行复制。命令行操作如下：

命令：_copy

选择对象：（选择图7.2.5所示的轮廓线）

当前设置：复制模式 = 多个

指定基点或 [位移(D)/模式(O)] ＜位移＞：（圆心点）

指定第二个点或 [阵列(A)] ＜使用第一个点作为位移＞： ＜等轴测平面 右视＞ 40

指定第二个点或 [阵列(A)/退出(E)/放弃(U)] ＜退出＞：

按回车键，结束命令，复制结果如图 7.2.6 所示。

步骤11：选择菜单栏“绘图”—“直线”命令，配合端点捕捉功能绘制如图7.2.7所示的垂直轮廓线。

图7.2.6

图7.2.7

步骤12：选择菜单栏“修改”—“删除”命令，将不可见的多余的轮廓线删除，删除结果如图7.2.8所示。

步骤13：选择菜单栏“绘图”—“直线”命令，配合端点捕捉功能绘制通槽轮廓线。命令行操作如下：

命令：_line

指定第一个点：_from 基点：_mid 于 ＜偏移＞：60(www.daowen.com)

指定下一点或 [放弃(U)]：15

指定下一点或 [放弃(U)]：120

指定下一点或 [闭合(C)/放弃(U)]：15

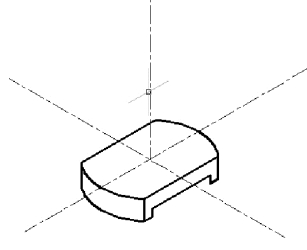

结果如图7.2.9所示。

图7.2.8

图7.2.9

步骤14：选择菜单栏“修改”—“修剪”命令，选择两条直线为边界，对通槽进行修剪，修剪结果如图7.2.10所示。

图7.2.10

图7.2.11

步骤15：选择菜单栏“修改”—“复制”命令，对底面通槽进行复制。命令行操作如下：

命令：_copy

选择对象：（选择图7.2.10所示的轮廓线）

当前设置：复制模式 = 多个

指定基点或 [位移(D)/模式(O)] ＜位移＞：（端点）

指定第二个点或 [阵列(A)] ＜使用第一个点作为位移＞：130

指定第二个点或 [阵列(A)/退出(E)/放弃(U)] ＜退出＞：

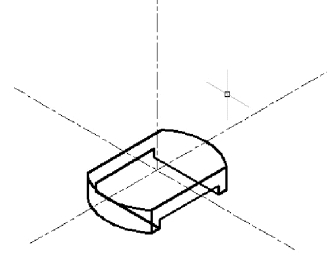

按回车键，结束命令，复制结果如图7.2.11所示。

步骤16：选择菜单栏“绘图”—“直线”命令，在正交状态下，配合端点捕捉功能绘制通槽下面的连接线，如图7.2.12所示。

步骤17：选择菜单栏“修改”—“修剪”命令，对通槽进行修剪，修剪结果如图7.2.13所示。

图7.2.12

图7.2.13

步骤18：单击“绘图”工具栏 —“椭圆”按钮，在粗实线图层内绘制同心等轴测圆。

命令：_ellipse

指定椭圆轴的端点或 [圆弧(A)/中心点(C)/等轴测圆(I)]：I

指定等轴测圆的圆心：（捕捉底板的圆心）

指定等轴测圆的半径或 [直径(D)]：＜等轴测平面 俯视＞ 60

命令：ellipse

指定椭圆轴的端点或 [圆弧(A)/中心点(C)/等轴测圆(I)]：I

指定等轴测圆的圆心：（捕捉底板的圆心）

指定等轴测圆的半径或 [直径(D)]：＜等轴测平面 俯视＞ 50

绘制结果如图7.2.14所示。

步骤19：选择菜单栏“修改”—“复制”命令，命令行操作如下：

命令：_copy

选择对象：（选择刚绘制的同心轴测圆）

当前设置：复制模式 = 多个

指定基点或 [位移(D)/模式(O)] ＜位移＞：（选择轴测圆的圆心）

指定第二个点或 [阵列(A)] ＜使用第一个点作为位移＞：＜等轴测平面 右视＞ 200

指定第二个点或 [阵列(A)/退出(E)/放弃(U)] ＜退出＞：

按回车键，结束命令，复制结果如图7.2.15所示。

图7.2.14

图7.2.15

步骤20：选择菜单栏“绘图”—“直线”命令，在正交状态下，配合象限点捕捉功能绘制两条公切线，如图7.2.16所示。

步骤21：选择菜单栏“修改”—“修剪”命令，以两条公切线为边界，修剪结果如图7.2.17所示。

图7.2.16

图7.2.17

步骤 22：删除下侧的轴测圆，完成笔筒的创建，如图7.2.18所示。

步骤23：最后执行“另存为”命令，将图形以“笔筒.dwg”为文件名进行保存。

图7.2.18

通过“笔筒”轴测图的绘制，可以得出以下结论：对于圆类图形画圆时可采用椭圆中等轴测圆进行绘制，视图切换也可用功能键 F5 执行。

利用本任务所学的知识与掌握的技能，抄画如下图例，巩固正等轴测模式下圆的绘制技法。

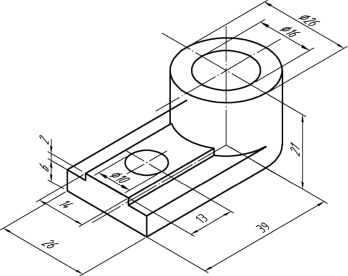

练习图1

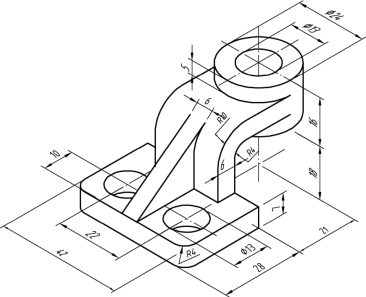

练习图2
