1. 绘图任务

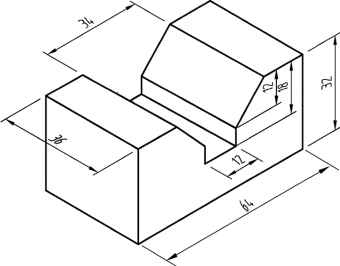

设置相关的绘图环境，绘制如图7.1.1所示的燕尾槽图形。

2. 绘图要求

（1）以自己的姓名加学号命名建立文件夹。

（2）绘制如图 7.1.1 所示的燕尾槽图形。

（3）要求线型、线宽合适，并以“燕尾槽”为名存入刚才建立的文件夹。

图7.1.1

燕尾槽图形是中心对称的图形。可以使用复制命令，只要绘制出相同的一部分即可把整个图形绘制出来。

复制命令及运用

1. 功 能

在轴测图中用复制命令绘制图形，能快速地绘制出相同的形状，在绘制时图形的平面切换用F5功能键完成。

2. 调 用

方法1：下拉菜单【修改】—【复制】。

方法2：工具栏。

方法3：命令行输入CO。

3. 步 骤

命令：_copy

选择对象：指定对角点：

指定基点或 [位移(D)/模式(O)] ＜位移＞：

指定第二个点或 [阵列(A)] ＜使用第一个点作为位移＞：Enter

燕尾槽的绘制

步骤1：执行“新建”命令，新建文件。

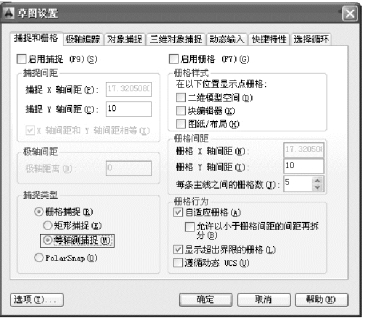

步骤 2：选择菜单栏“工具”—“绘图设置”命令，在弹出的“草图设置”对话框中，设置等轴测捕捉绘制环境，如图7.1.2所示。

图7.1.2

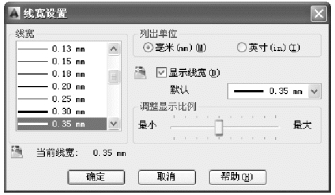

步骤 3：选择菜单栏“格式”—“线宽”命令，在弹出的“线框设置”对话框中，设置线宽的显示比例，并开启线宽的显示功能，如图7.1.3所示。

步骤4：在命令行设置系统变量LTSCALE的值为2，然后按F8功能键打开状态栏上的“正交”功能。

步骤5：选择菜单栏“绘图”—“直线”命令，配合“正交模式”功能在 150° 方向上绘制矩形的轴测投影，如图7.1.4所示。

图7.1.3

命令：_line

指定下一点或 [放弃(U)]：＜正交 关＞ ＜正交 开＞ 36

指定下一点或 [放弃(U)]：32

指定下一点或 [闭合(C)/放弃(U)]：36

指定下一点或 [闭合(C)/放弃(U)]：

图7.1.4

图7.1.5(www.daowen.com)

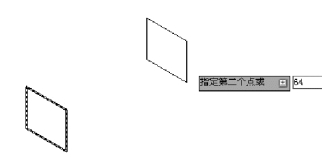

步骤6：选择菜单栏“复制”命令，选中矩形，按F5功能键，将等轴测平面切换为“等轴测平面 俯视”，复制矩形，如图7.1.5所示。

命令：_copy

选择对象：指定对角点：

指定基点或 [位移(D)/模式(O)] ＜位移＞： //端点

指定第二个点或 [阵列(A)] ＜使用第一个点作为位移＞： ＜等轴测平面 俯视＞ 64

步骤 7：重复执行“直线”命令，在 30° 方向上绘制三条连接直线，删除多余的连线，完成整个六棱柱轴测图的绘制，如图7.1.6所示。

步骤8：重复执行“直线”命令，打开对象捕捉中点捕捉功能，在 150° 方向上绘制燕尾槽。

命令：_line

指定第一个点：_from 基点：_mid 于 ＜偏移＞：18

指定下一点或 [放弃(U)]：6

指定下一点或 [放弃(U)]：＜等轴测平面 右视＞ 6

指定第一个点：_from 基点：＜偏移＞：15

绘制结果如图7.1.7所示。

图7.1.6

图7.1.7

完成一半的燕尾槽，按同样的方法完成另一半燕尾槽的绘制，如图7.1.8所示。

步骤9：复制后面的燕尾槽。

命令：_copy

选择对象：指定对角点：找到1个，总计6个 当前设置：复制模式 = 多个

指定基点或 [位移(D)/模式(O)] ＜位移＞：选择端点

指定第二个点或 [阵列(A)] ＜使用第一个点作为位移＞：36

完成后面燕尾槽的创建，如图7.1.9所示。

图7.1.8

图7.1.9

步骤10：执行“直线”命令，配合端点捕捉功能，连接可见的图线，如图7.1.10所示。

步骤11：使用“修剪”命令，对燕尾槽进行修剪，并删除多余图线，完成完整燕尾槽的创建，如图7.1.11所示。

图7.1.10

图7.1.11

步骤12：最后执行“另存为”命令，将图形存储为“燕尾槽.dwg”

通过“燕尾槽”轴测图的绘制，可以得出以下结论：对于中心对称的图形只要画出相同一面的形状，另外一面可以用复制命令进行快速绘制，可显著提高画图效率和正确率。但要注意轴测图中不能用镜像命令绘制中心对称图形。

打开正交模式，然后使用Line、Copy命令绘制如下图形，巩固正等轴测图的绘制技法。

练习图1

练习图2
