1. 绘图任务

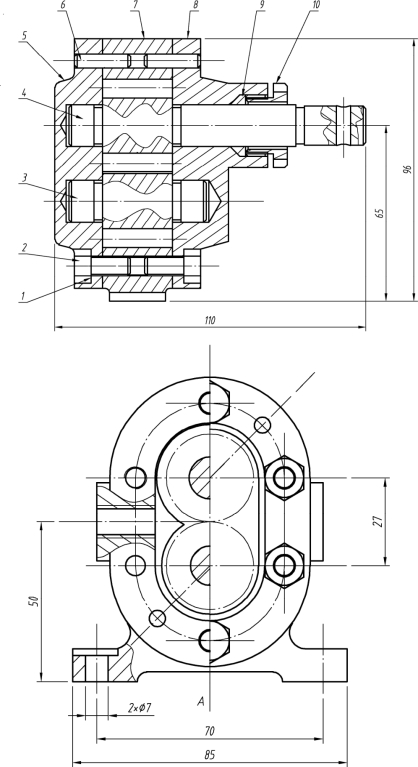

设置相关的绘图环境，绘制如图6.5.1～图6.5.8 所示的齿轮油泵。

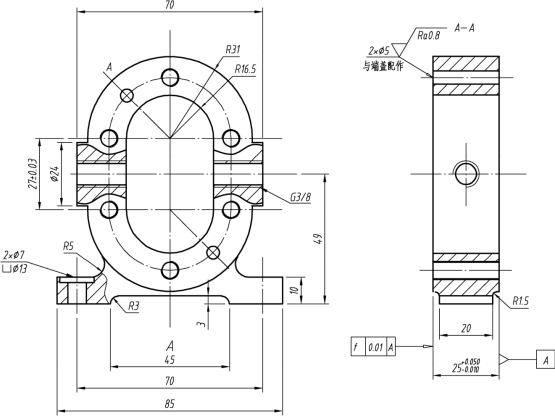

图6.5.2 泵体零件图

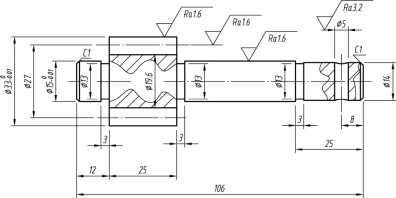

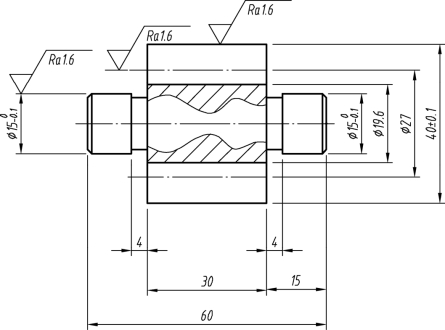

图6.5.3 主动齿轮轴

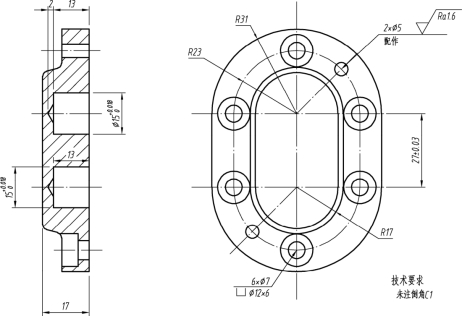

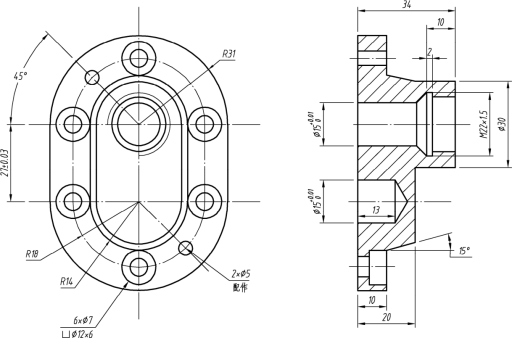

图6.5.4 左泵盖零件图
图6.5.5 右泵盖零件图
图6.5.6 从动齿轮轴零件图

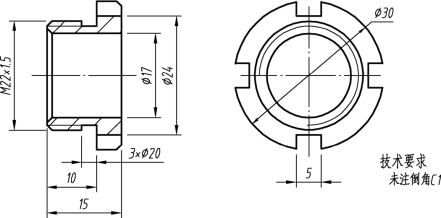

图6.5.7 压紧螺母零件图

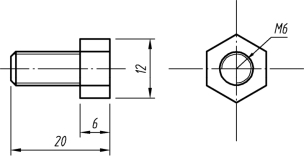

图6.5.8 螺钉零件图
2. 绘图要求
（1）以自己的姓名加学号命名建立文件夹。
（2）将图形界限设置为420×297，先绘制边框及标题栏。其中图中汉字采用3.5号和5号长仿宋体，字高分别为 3.5 mm、5 mm。尺寸数字字高为 3.5 mm，字体为gbeitc.shx，大字体为gbcbig.shx，箭头长度为 5 mm。
（3）分层绘图。图层、颜色、线型要求如表6.5.1所示。

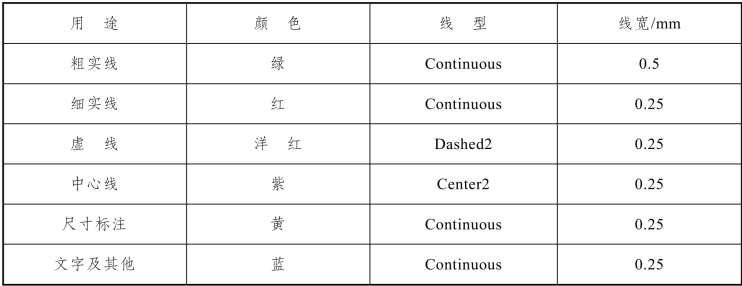

表6.5.1
（4）按绘图要求及图示尺寸绘制，以“齿轮油泵”为名存入刚才建立的文件夹。
(www.daowen.com)
本任务图纸是由一张装配图和多张零件图组成，为了绘制装配图，先要绘制零件图，然后再进行装配。
装配图是设计和生产部件或机器的重要技术文件之一，用来表达部件或机器的工作原理，零件之间的装配和安装关系及相互位置的图样，一张完整的装配图应包括以下内容：
（1）一组视图：用于表达部件或机器的工作原理、零件之间的装配和安装关系及主要零件的结构形状。
（2）必要的尺寸：用于表达部件或机器的性能尺寸、装配和安装尺寸、外形尺寸及其他重要尺寸。
（3）技术要求：用于说明部件或机器在装配、安装、调试、检验、使用、维修等方面的要求。
（4）标题栏：用于填写部件或机器的名称，其他内容与零件图相同。
（5）零件序号、明细栏：在装配图中，需要每种零件编写序号，并在明细栏中依次对应地列出每种零件的序号、名称、数量、材料等内容。
步骤1：绘制所有零件的零件图。
步骤2：绘制装配图。
步骤3：绘制必要的尺寸。
步骤4：书写技术要求。
步骤5：绘制标题栏。
步骤6：书写零件序号、明细栏。
步骤7：以“齿轮油泵”为名保存文件。
齿轮油泵的绘制
通过本次任务的学习，掌握装配图的绘制方法。

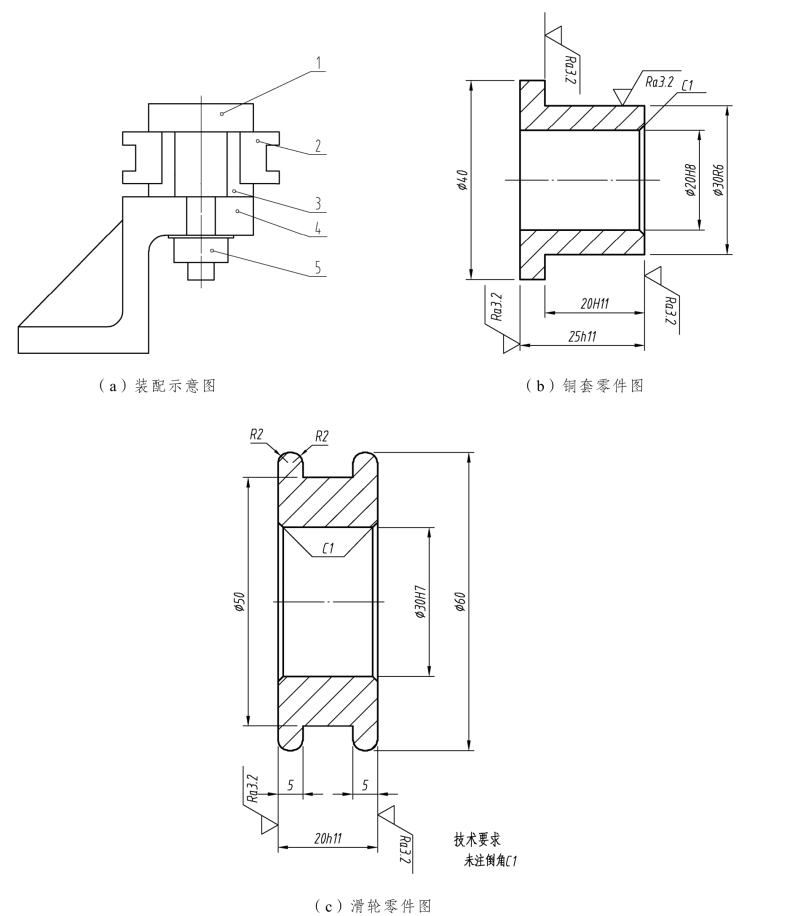

利用本任务所学的知识与掌握的技能，抄画滑轮装置零件图与装配图。

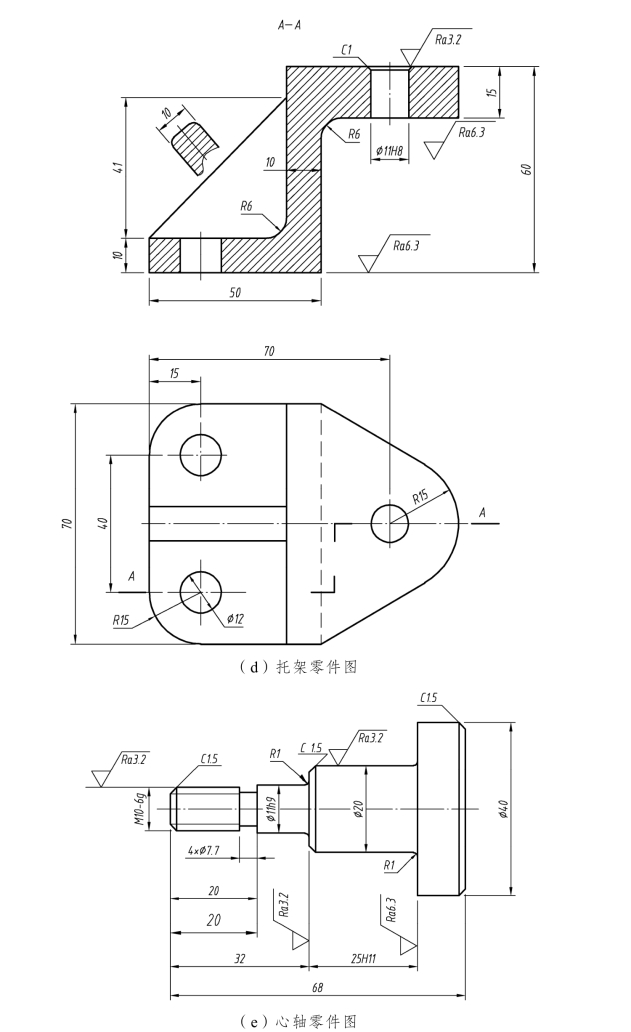

练习图1
