1. 绘图任务

设置相关的绘图环境，绘制如图6.2.1所示的轴。

2. 绘图要求

（1）以自己的姓名加学号命名建立文件夹。

（2）将图形界限设置为 420×297，绘制如图 6.2.1 所示的边框及标题栏。其中图中汉字采用3.5号和5号长仿宋体，字高分别为 3.5 mm、5 mm。尺寸数字字高为 3.5 mm，字体为gbeitc.shx，大字体为gbcbig.shx，箭头长度按 5 mm。

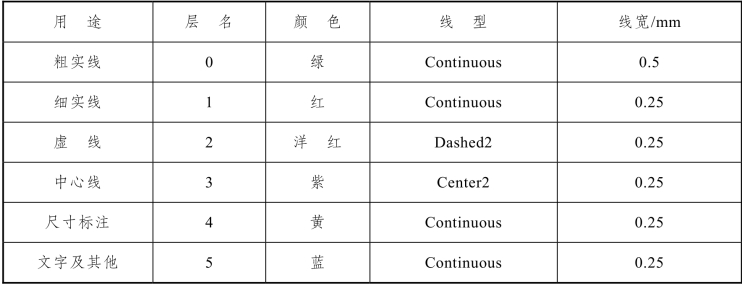

（3）分层绘图。图层、颜色、线型要求如表 6.2.1 所示。

图6.2.1

表6.2.1

（4）按绘图要求及图示尺寸抄画齿轮轴，以“轴”为名存入刚才建立的文件夹。

本任务图纸是完整零件图，可以综合前面几个项目的内容进行绘图。在一个系统性的绘图中，图纸标题栏及图框的格式是一样的，可以从模板中进行调取。

轴的绘制

1. 模板的设置及保存

设置相应的图层，绘制图框标题栏等，然后以“dwt”的后缀名保存在模板目录下。

2. 模板的调用

方法 1：选择【新建文件】—【选择样板】选择所要的样板。

方法 2：右键点击，选择【来自样板】，然后选择所要的样板。

(www.daowen.com)

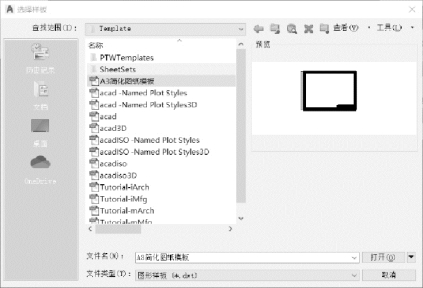

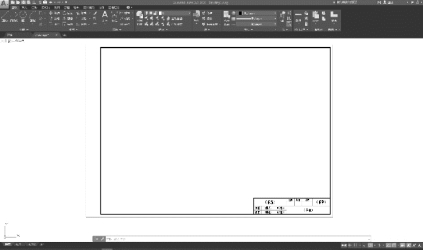

步骤1：模板的调用，选择任务一中的练习题所绘制的模板进行调入，如图6.2.2所示。打开后如图6.2.3所示。

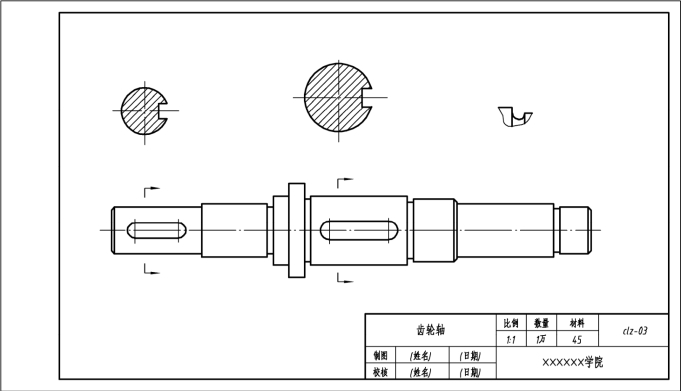

步骤2：绘制图形。根据图纸尺寸及布局绘制图形，如图6.2.4所示。

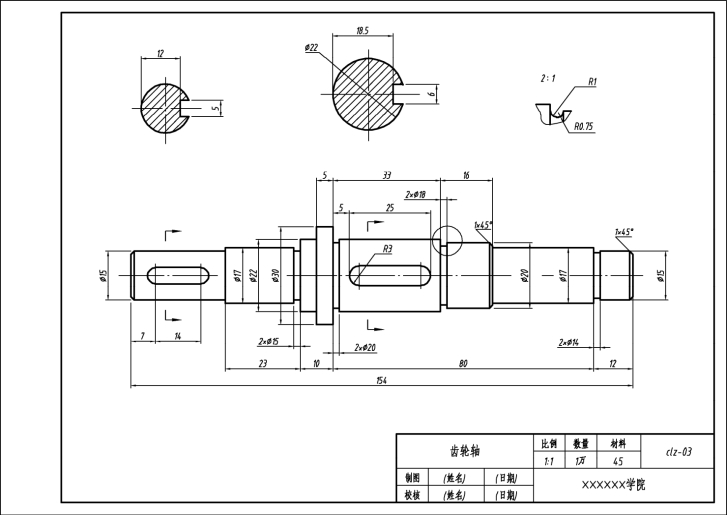

步骤3：尺寸标注，如图6.2.5所示。

图6.2.2

图6.2.3

图6.2.4

图6.2.5

步骤4：按要求注写文字。

步骤5：以“齿轮轴”为名保存文件。

绘制齿轮轴零件图时，可以通过模板的调用，快速地使用图框和标题栏，提高绘图效率。

利用本任务所学的知识与掌握的技能，抄画如下图例，巩固调用模板的图框和标题栏的技法。

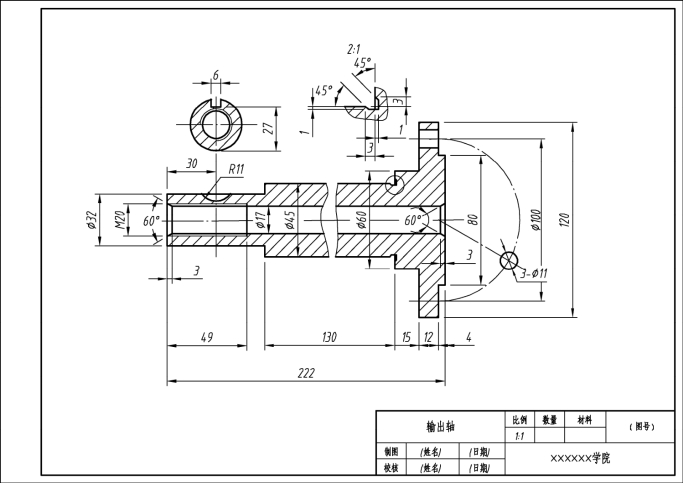

练习图1

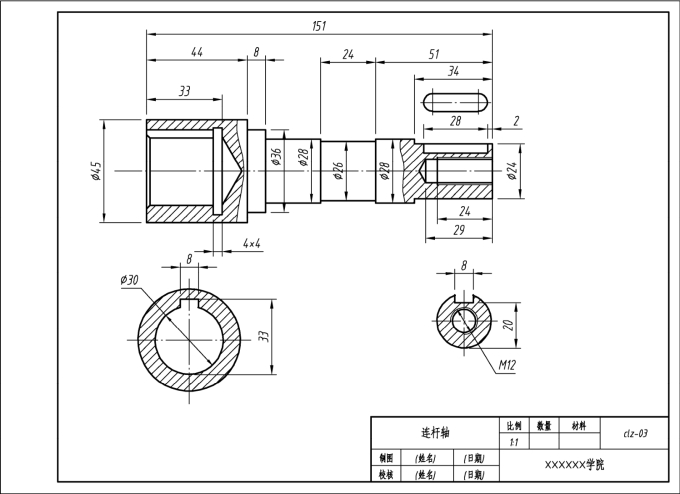

练习图2
