1. 绘图任务

设置相关的绘图环境,绘制如图5.2.1所示的图形。

2. 绘图要求

(1)以自己的姓名加学号命名建立文件夹。

(2)按图5.2.1 所示尺寸抄画图形,完成表面质量的标注。

(3)要求线型、线宽合适,并以“轴套”为名存入刚才建立的文件。

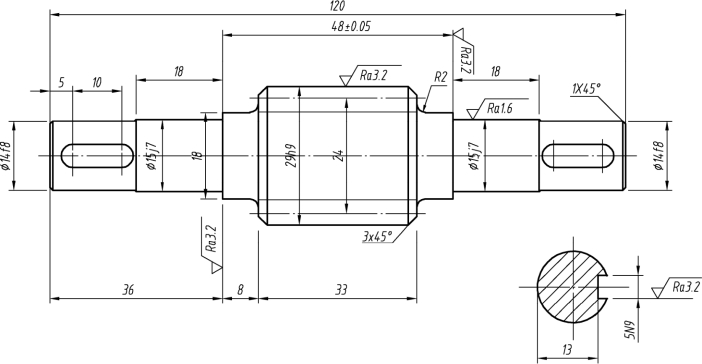

图5.2.1

本任务图形中有很多表面质量的标注,可以使用块操作命令,进行快速标注,完成图形的绘制。

块命令及其执行

1. 功 能

“创建块”命令主要用于将单个或多个图形集合成为一个整体图形单元,保存于文件中,以供文件重复使用。

2. “创建块”命令的执行方式

(1)单击“默认”选项卡 —“块”面板 —“创建”按钮

(2)选择菜单栏“绘图”—“块”—“创建”命令。

(3)单击“绘图”工具栏“创建块”按钮。

(4)命令行输入Block或Bmake。

(5)使用快捷键B。

3. “定义属性”命令的执行方式

(1)单击“默认”选项卡—“块”面板—“定义属性”按钮。

(2)选择菜单栏“绘图”—“块”—“定义属性”命令。

(3)命令行输入Attdef。

(4)使用快捷键ATT。

4. “插入块”命令的执行方式

(1)单击“默认”选项卡 —“块”面板 —“插入”按钮。

(2)选择菜单栏“插入”—“块”命令。

(3)单击“绘图”工具栏“插入”按钮。

(4)命令行输入Insert。

(5)使用快捷键I。

轴套的绘制

步骤1:图层设置。设置粗实线、细实线、点画线的名称、线型、线宽、颜色等。

步骤2:按照给定尺寸绘制如图5.2.2 所示的图形。

步骤3:按照给定尺寸绘制如图5.2.3所示的图形。(www.daowen.com)

步骤4:打开“对象捕捉”功能。

图5.2.2

步骤 5:单击“默认”选项卡 —“块”面板 —“定义属性”按钮,弹出“属性定义”对话框,然后设置属性的标记名、提示说明、默认值、对正方式以及属性高度等参数,如图5.2.4所示。

图5.2.3

图5.2.4

图5.2.5

步骤6:单击“确定”按钮返回绘图区,在命令行“指定起点”提示下捕捉图5.2.2的合适位置作为属性的插入点,插入结果如图5.2.5所示。

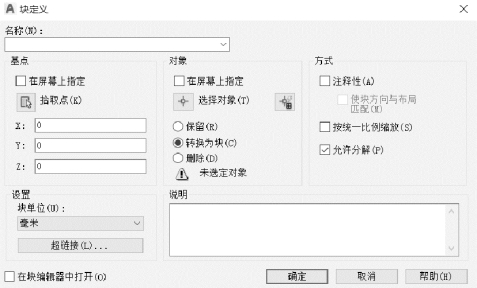

步骤 7:单击“默认”选项卡 —“块”面板 —“创建”按钮,弹出“块定义”对话框,如图5.2.6 所示。

步骤8:定义块名。在“名称”文本框中输入“表面质量”。

步骤 9:定义基点。在“基点”选项组中单击“拾取点”按钮,返回绘图区域捕捉表面质量符号的最下点为块的基点。

步骤 10:选择块对象。单击“选择对象”按钮,返回绘图区框选如图5.2.7所示的全部图形对象以及块的属性。

图5.2.6

图5.2.7

步骤 11:按【Enter】键返回“块定义”对话框,单击“确定”按钮完成带有属性的块的创建。

步骤12:单击“默认”选项卡 —“块”面板 —“插入”按钮。弹出“插入”对话框。打开“名称”下拉列表,选择“表面质量”作为需要插入块的图块。

步骤13:其他参数采用默认设置,单击“确定”按钮返回绘图区。在命令行“指定插入点”提示下,拾取一点作为块的插入点,在命令行“输入表面质量”提示下,输入图纸要求的值,结果如图5.2.8 所示。

步骤14:按照图纸要求完成其他表面质量的标注,并保存。

图5.2.8

(1)图块名是一个不超过255个字符的字符串,可以包含数字及“—”等符号。

(2)在定位图块基点时,一般是在图形上的特征点中进行捕捉。

(3)当用户为几何图形定义了属性后,所定义的文字属性暂时以属性标记名显示。

利用本任务所学的知识与掌握的技能,抄画如下图例,熟悉并掌握块命令的运用及表面质量的标注。

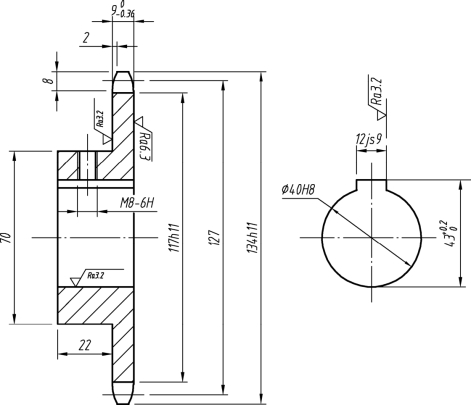

练习图1

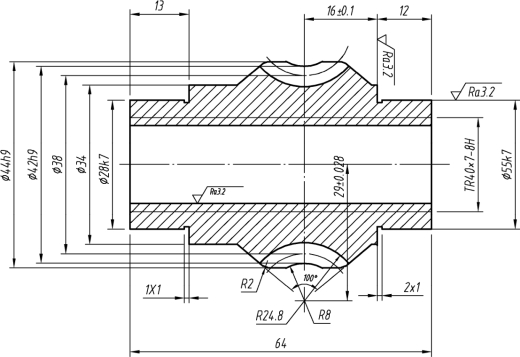

练习图2
