1. 功 能

“图案”是由各种图线进行不同的排列组合而构成的图形元素，此类图形元素作为一个独立的整体，被填充到各种封闭的区域内，以表达各自的图形信息。

2. 执行方式

（1）单击“默认”选项卡 —“绘图”面板 —“图案填充”按钮。

（2）选择菜单栏“绘图”—“图案填充”命令。

（3）单击“绘图”工具栏“图案填充”按钮。

（4）在命令行中输入Bhatch。

（5）使用快捷键H或BH。

三通的绘制

步骤1：图层设置，设置粗实线、细实线、点画线的名称、线型、线宽、颜色等。

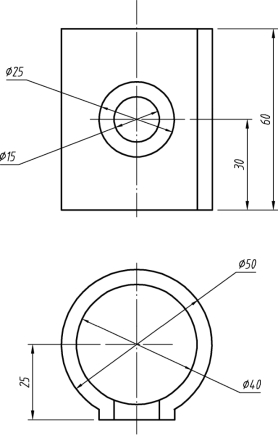

步骤2：按照给定尺寸绘制主视图和俯视图，如图5.1.2所示。

图5.1.2

步骤3：打开“对象捕捉”功能，并设置捕捉模式为节点捕捉。

步骤 4：单击“默认”选项卡 —“绘图”面板 —“样条曲线”按钮，执行“样条曲线”命令。配合节点捕捉功能绘制样条曲线。命令行操作如下：

命令：Spline

当前设备：方式＝拟合 节点＝弦

指定第一个点或 [方式(M)/节点(K)对象(O)]：*取消*

命令：

命令：_erase找到1个

命令：

命令：

命令：Spline

当前设置：方式＝拟合 节点＝弦

指定第一个点或[方式(M)/节点(K)/对象(O)]：_nea到

输入下一个点或[起点切向(T)/公差(L)]：

输入下一个点或[端点相切(T)/公差(L)/放弃(U)]：

输入下一个点或[端点相切(T)/公差(L)/放弃(U)/闭合(C)]：

输入下一个点或[端点相切(T)/公差(L)/放弃(U)/闭合(C)]：(www.daowen.com)

输入下一个点或[端点相切(T)/公差(L)/放弃(U)/闭合(C)]：_nea到

输入下一个点或[端点相切(T)/公差(L)/放弃(U)/闭合(C)]：

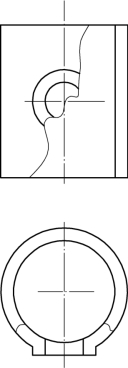

绘制结果如图5.1.3 所示。

步骤5：以同样方法完成俯视图中样条曲线的绘制，并应用修剪命令将多余部分修剪掉。绘制结果如图 5.1.4 所示。

图5.1.3

图5.1.4

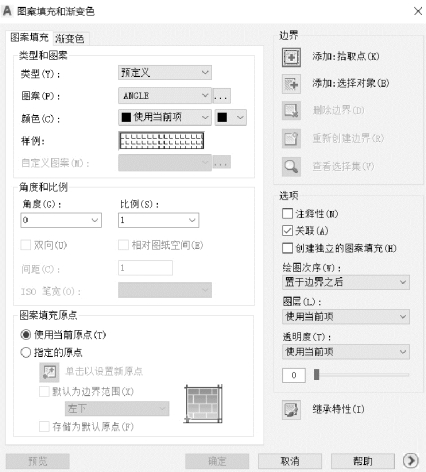

步骤 6：单击“默认”选项卡 —“绘图”面板 —“图案填充”按钮，弹出“图案填充和渐变色”对话框，如图 5.1.5 所示。

图5.1.5

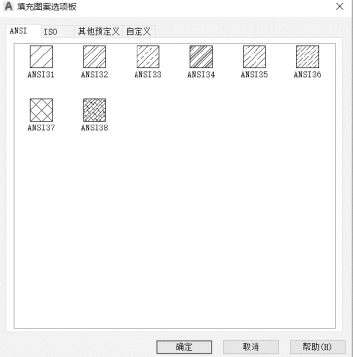

步骤7：单击“样例”框中的图案，或单击“图案”列表右端的按钮，弹出“填充图案选项板”对话框，然后选择如图5.1.6所示的图案。

步骤8：单击“确定”按钮，返回“图案填充和渐变色”对话框，设置填充角度和填充比例。

步骤9：在“边界”选项组中单击“添加：选择对象”按钮，返回绘图区，分别在要填充剖面线的区域内部单击，指定填充边界。

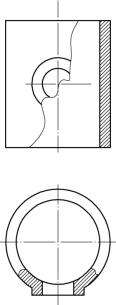

步骤10：按【Enter】键返回“图案填充和渐变色”对话框，单击“确定”按钮，填充结构如图5.1.7 所示。

图5.1.6

图5.1.7

步骤11：以“5.1.7”为名保存文件。

（1）在使用“图案填充”命令时，“角度”下拉列表用于设置图案的倾斜程度；“比例”下拉列表用于设置图案的填充比例。

（2）“添加：选择对象”按钮用于直接选择需要填充的单个闭合图形，作为填充边界。

利用本任务所学的知识与掌握的技能，抄画如下图例，熟悉并掌握样条曲线命令和图案填充命令的运用及技巧。

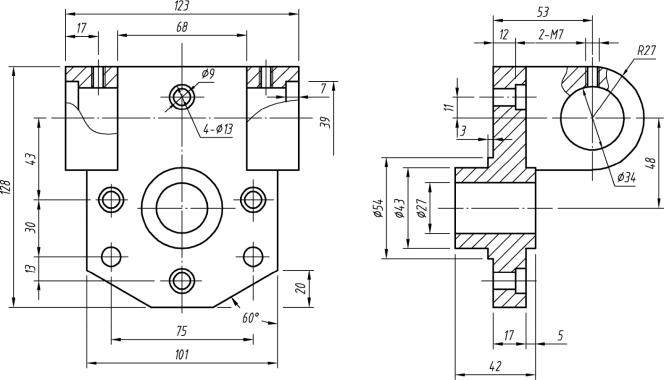

练习图1

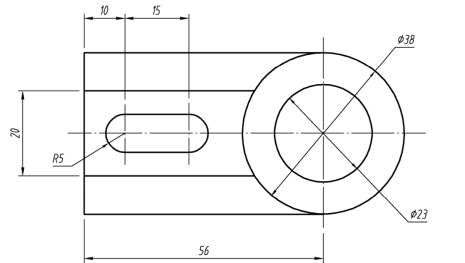

练习图2
