1. 调 用

方法1：下拉菜单【绘图】—【文字】—【多行文字】。

方法2：工具栏。

方法3：命令行输入T。

2. 步 骤

命令：T

当前文字样式：“大文字样式” 文字高度：5 注释性：否

指定第一角点：（单击对角点1）

指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)/栏(C)]：（单击对角点2，弹出文字格式书写对话框）

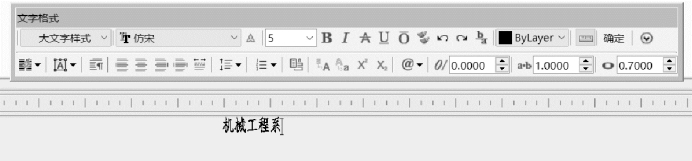

输入文字，并选择“正中”对齐方式，如图 4.1.6 所示。

图4.1.6

注：创建文字时，通过在“输入样式名”提示下输入样式名来指定现有样式。如果需要将格式应用到独立的词语和字符，则使用多行文字而不是单行文字。一般地，一些简单文字如剖切位置的字母符号、标记（A、B、A—B等）用单行文字书写，而标题栏信息、技术要求等常采用多行文字书写。

标题栏的绘制

步骤 1：图层设置。设置粗实线、细实线、点画线的名称、线型、颜色等，且设置图形界限。(www.daowen.com)

步骤2：设置文字样式，样式名为“大文字字体”，字体名为“T仿宋GB2312”，高度为“5”，宽度因子为“0.7”；再新建，设置文字样式，样式名为“小文字字体”，字体名为“T仿宋GB2312”，高度为“3.5”，宽度因子为“0.7”。

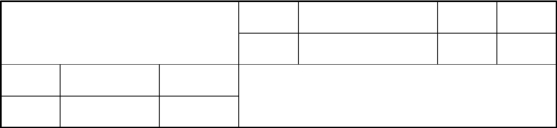

步骤3：运用“L”、“O”、“TR”命令绘制标题栏线框，如图4.1.7所示。

图4.1.7

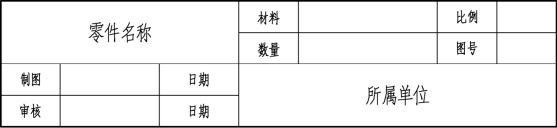

步骤4：文字的创建。选择“大文字字体”创建“零件名称”和“所属单位”，其余文字创建选用“小字字体”，如图4.1.8所示。

图4.1.8

步骤5：以“标题栏”为名保存文件。

通过标题栏的绘制，掌握文字字体的设置，为后续绘制标准图框打下基础。

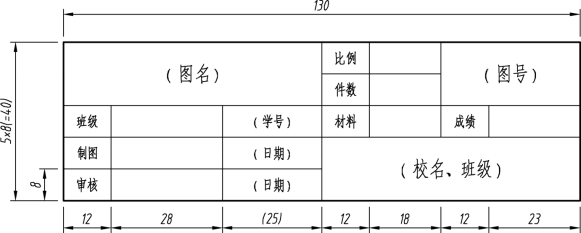

利用直线命令，直线偏移、剪切等命令，抄画如下标题栏，并进行文字注写与尺寸标注。要求将尺寸样式设置成：超出尺寸线2.5，文字对齐为ISO，主单位小数分隔符为“。”，精度为“0.0”。

练习图1
