1. 绘图任务

设置相关的绘图环境，绘制如图3.6.1所示的连轴杆。

2. 绘图要求

（1）以自己的姓名加学号命名建立文件夹。

（2）将图形界限设置为200×200，并设置如下图层：

标注线图层BZX，线型Continuous，线宽0.25，颜色为绿色。

粗实线图层CCX，线型Continuous，线宽0.5，颜色为白色。

（3）按绘图方式要求及尺寸抄画连轴杆，并以“连轴杆”为名存入刚才建立的文件夹。

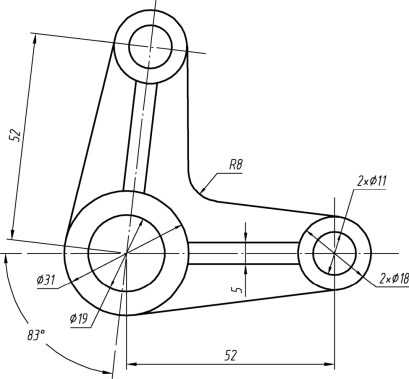

图3.6.1

连轴杆图形是水平图像进行旋转复制后进行修剪而成。

旋转命令

1. 功 能

通过选择一个基点和一个相对或绝对的旋转角度即可旋转对象，源对象可以删除也可以保留。指定一个相对角度将从对象的当前方向以相对角度绕基点旋转对象。默认设置逆时针方向旋转为正向，顺时针旋转为负向。

2. 调 用

方法1：下拉菜单【修改】—【旋转】。

方法2：工具栏。

方法3：命令行输入RO。

3. 步 骤

命令：RO

UCS当前的正角方向：ANGDIR=逆时针 ANGBASE=0

选择对象：（选择要旋转的对象）

选择对象：（继续选择对象或按回车结束）

指定基点：（指定旋转基点）(www.daowen.com)

指定旋转角度，或 [复制(C)/参照(R)] ＜0＞：C（输入C复制选项）。

指定旋转角度，或 [复制(C)/参照(R)] ＜0＞：（指定旋转角度）

连轴杆的绘制

步骤 1：图层设置。设置粗实线、细实线、点画线的名称、线型、颜色等，且设置图形界限。

步骤2：绘制同心圆 φ19、φ31。

步骤3：再绘制同心圆 φ11、φ18，如图3.6.2所示。

步骤4：绘制连接线，如图3.6.3所示。

步骤5：用旋转命令进行复制旋转，如图3.6.4所示。

步骤6：以“多功能尺”为名保存文件。

图3.6.2

图3.6.3

图3.6.4

通过旋转命令可以快速地绘制出相同图像，并且可以指定角度进行旋转。

利用旋转命令，抄画如下图例。

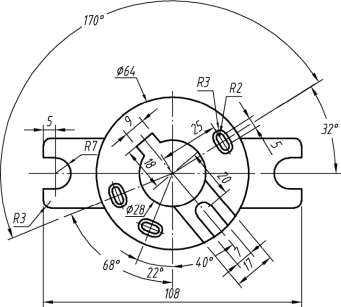

练习图1

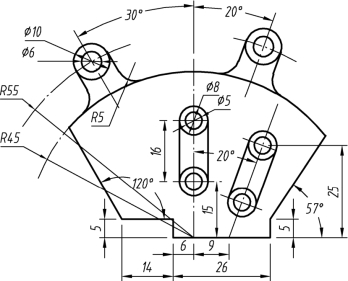

练习图2
