学习移动命令,实现多功能尺的绘制

1. 绘图任务

设置相关的绘图环境,绘制如图3.5.1所示的多功能尺。

2. 绘图要求

(1)以自己的姓名加学号命名建立文件夹。

(2)将图形界限设置为200×200,并设置如下图层:

标注线图层BZX,线型Continuous,线宽0.25,颜色为绿色。

粗实线图层CCX,线型Continuous,线宽0.5,颜色为白色。

(3)按绘图方式要求及尺寸抄画多功能尺,并以“多功能尺”为名存入刚才建立的文件夹。

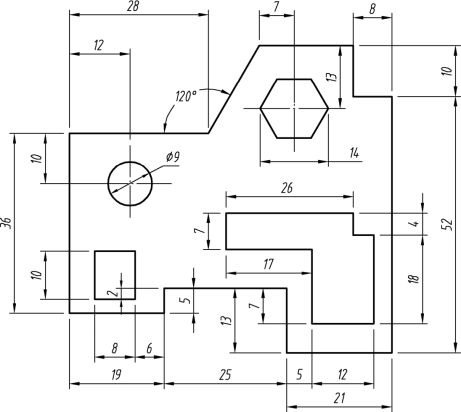

图3.5.1

多功能尺图形中轮廓内的图形与轮廓线没有接触,需先在定位处绘制图形,然后再进行移动。

移动命令

1. 功 能

在绘图过程中,经常需要对图形对象进行移动,AutoCAD提供的平移命令“MOVE”可以将对象从一个位置平移到另一个位置,平移过程中图形的大小、形状和倾斜角度均不变。

2. 调 用

方法1:下拉菜单【修改】—【移动】。

方法2:工具栏

方法3:命令行输入M。

3. 步 骤

命令:M

选择对象:(选择要移动的对象)

选择对象:(选择要移动的对象或按回车结束选择)

指定基点或 [位移(D)] <位移>:(指定基点)(www.daowen.com)

指定第二个点或 <使用第一个点作为位移>:(指定移位点,按回车结束)

多功能尺的绘制

步骤 1:图层设置。设置粗实线、细实线、点画线的名称、线型、颜色等,且设置图形界限。

步骤2:绘制轮廓线,如图3.5.2所示。

步骤3:在基准定位处绘制内部图形,如图3.5.3所示。

步骤4:对内部对象进行移动,根据定位尺寸移动到要求位置,如图3.5.4所示。

步骤5:以“多功能尺”为名保存文件。

图3.5.2

图3.5.3

图3.5.4

通过移动命令,可以对图形进行更方便的编辑,大大提高绘图效率

根据下列视图补画第三视图,尺寸自定。

练习图1

练习图2
