【摘要】:方法3:命令行输入BR。步骤7:以“间歇盘”为名保存文件。利用阵列、打断命令,抄画如下图例。
1. 功 能
打断命令可以删除对象的一部分,常用于打断线段、圆、圆弧、椭圆等,此命令既可以在一个点打断对象,也可以在指定的两点间打断对象。
2. 调 用
方法1:下拉菜单【修改】—【打断】。
方法2:工具栏。
方法3:命令行输入BR。
3. 步 骤
命令:BR
选择对象:(指定对象指定打断点1)
指定第二个打断点 或 [第一点(F)]:(指定打断点2)
间歇盘的绘制
步骤 1:图层设置。设置粗实线、细实线、点画线的名称、线型、颜色等,且设置图形界限。
步骤2:绘制3个同心圆,直径为 φ28、φ53、φ64,如图3.4.3所示。
步骤3:绘制构造线,与水平线之间的角度为30°,如图3.4.4所示。
步骤4:绘制R6和R9的圆,以及两条槽线,如图3.4.5所示。
图3.4.3
图3.4.4
图3.4.5(www.daowen.com)
步骤5:绘制构造线,与水平线之间角度成 60°,并且向下偏移3,如图3.4.6所示。
步骤6:对图形进行修剪,如图3.4.7所示。
步骤7:以“间歇盘”为名保存文件。
图3.4.6
图3.4.7
图3.4.8
对于图形结构有多个相似并且排列位置规则的图形可以运用阵列命令,可以显著地提高绘图效率和正确率。
利用阵列、打断命令,抄画如下图例。

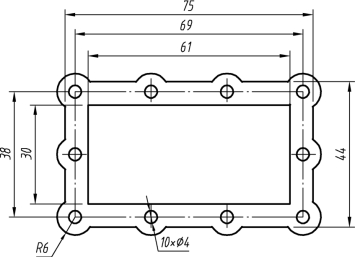

练习图1

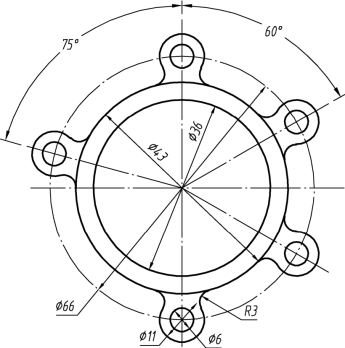

练习图2

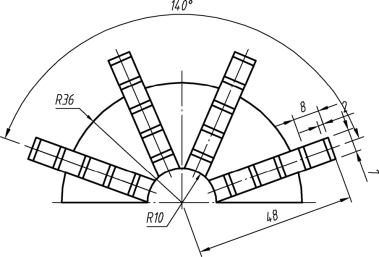

练习图3

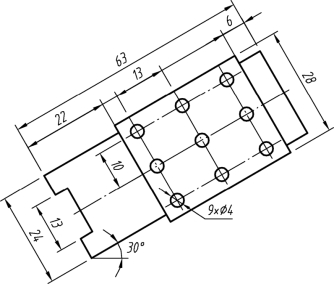

练习图4
