1. 绘图任务
2. 绘图要求
（1）以自己的姓名加学号命名建立文件夹。
（2）将图形界限设置为200×200，并设置如下图层：
标注线图层BZX，线型Continuous，线宽0.25，颜色为绿色。
粗实线图层CCX，线型Continuous，线宽0.5，颜色为白色。
点画线图层DDX，线型Center，线宽0.25，颜色为红色。
（3）按绘图方式要求及尺寸抄画蝴蝶块，并以“蝴蝶块”为名存入刚才建立的文件夹。

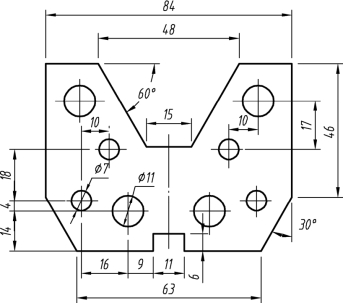

图3.2.1
蝴蝶块图形是一个以点画线为中心对称的图形。可以先画出对称的一部分，再通过镜像命令将整个图形绘制出来。
镜像命令
1. 功 能
生成源对象轴对称图形的轴称为镜像线。镜像时可删除源图形，可以保留源图形（镜像复制）。镜像命令对创建对称的图形非常有用，可以先绘制半个图形，再利用镜像命令创建整个图形。
2. 调 用
方法1：下拉菜单【修改】—【镜像】。
方法2：工具栏
。
方法3：命令行输入MI。
3. 步 骤
命令：MI
选择对象：（选择要镜像的对象）
选择对象：指定镜像线的第一点：（指定对称线的任意一点）(www.daowen.com)
指定镜像线的第二点：（指定对称线的另一点）
要删除源对象吗？[是(Y)/否(N)] ＜N＞：（选择后按回车结束）
蝴蝶块的绘制
步骤 1：图层设置。设置粗实线、细实线、点画线的名称、线型、颜色等，且设置图形界限。
步骤2：绘制蝴蝶块左边图形的外轮廓线及中心点画线，如图3.2.2所示。
步骤3：绘制圆和长方形，如图3.2.3所示。
步骤4：用镜像命令镜像，如图3.2.4所示。
步骤5：以“蝴蝶块”为名保存文件。
图3.2.2
图3.2.3
图3.2.4
通过“蝴蝶块”的绘制，可以得出以下结论：对于中心对称的图形只要画出一半的形状，另外一半可以用镜像命令进行快速绘制，大大提高绘图的效率和正确率。
利用镜像命令，抄画如下图例。

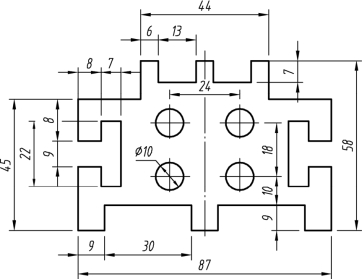

练习图1

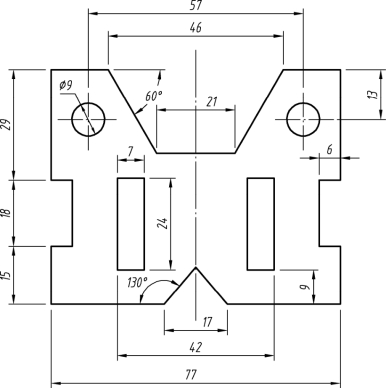

练习图2
