1. 绘图任务

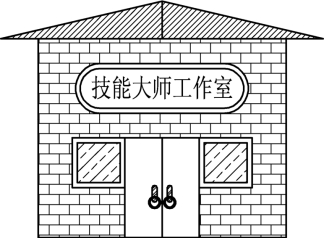

设置相关的绘图环境，绘制如图2.3.7.1所示的别墅。

2. 绘图要求

（1）以自己的姓名加学号命名建立文件夹。

（2）将图形界限设置为 200×200，并设置如下图层：

标注线图层BZX，线型Continuous，线宽0.25，颜色为绿色。

粗实线图层CCX，线型Continuous，线宽0.5，颜色为白色。

（4）按绘图方式要求及尺寸抄画别墅，并以“别墅”为名存入刚才建立的文件夹。

图2.3.7.1

别墅图形中两个倒滑槽相似，不同点就是长度不一样；两个定位孔结构和尺寸也一样，不同之处是长度不一样，对于这样的图形可以采用复制加拉伸的方法进行绘制。

图案填充命令

1. 功 能

可以将需要填充的对象按指定的类型和图案以一定的角度和比例因子进行填充。

2. 调 用

方法1：下拉菜单【绘图】—【图案填充】。

方法2：工具栏。

方法3：命令行输入Hatch（H）。

3. 步 骤

输入 H—在样例中选择填充样式—选择拾取添加点—确定，如图2.3.7.2所示。

图2.3.7.2

步骤 1：图层设置。设置粗实线、细实线、点画线的名称、线型、颜色等，且设置图形界限。

别墅的绘制

步骤2：绘制墙体轮廓线，如图2.3.7.3所示。

步骤3：绘制门及窗，如图2.3.7.4所示。

步骤4：绘制门环及牌匾，如图2.3.7.5所示。

图2.3.7.3(www.daowen.com)

图2.3.7.4

图2.3.7.5

步骤5：编写牌匾文字，如图2.3.7.6所示。

步骤6：绘制墙面填充，如图2.3.7.7所示。

步骤7：绘制把手填充和门环填充，如图2.3.7.8所示。

图2.3.7.6

图2.3.7.7

图2.3.7.8

步骤8：绘制窗户填充，如图2.3.7.9所示。

步骤9：绘制牌匾充填，如图2.3.7.10所示。

步骤10：绘制屋顶填充，如图2.3.7.11所示。

步骤11：以“别墅”为名保存文件。

图2.3.7.9

图2.3.7.10

图2.3.7.11

通过本任务图形的绘制，熟练掌握填充命令及使用。

利用填充剖面线命令，抄画如下图例。

练习图1

练习图2
