1. 绘图任务
设置相关的绘图环境，绘制如图 2.3.2.1 所示的扳手图形。
2. 绘图要求
（1）以自己的姓名加学号命名建立文件夹。
（2）将图形界限设置为 200×200，并设置如下图层：
标注线图层BZX，线型Continuous，线宽0.25，颜色为绿色。
粗实线图层CCX，线型Continuous，线宽0.5，颜色为白色。
点化线图层DHX，线型Center，线宽0.25，颜色为红色。
（3）按绘图方式要求及尺寸抄画扳手，并以“扳手”为名存入刚才建立的文件夹。

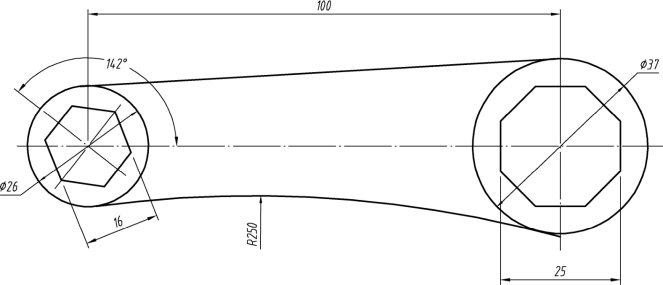

图2.3.2.1
扳手图形由左右两个正多边形同心圆组成，并且用直线和圆弧相切。只要掌握了正多边形的绘制，那么该图形的绘制就迎刃而解。
正多边形命令
1. 功 能
可以绘制 3～1 012 的任意正多边形。
2. 调 用
方法 1：下拉菜单【绘图】—【正多边形】。
方法 2：工具栏
。
方法 3：命令行输入POL。
3. 步 骤
（1）边长法
命令：POL
输入侧面数＜4＞：（输入边数）
指定正多边形的中心点或 [边(E)]：E（输入选项E）
指定边的第一个端点：（输入边的第1个端点）
指定边的第二个端点：（输入边的第2个端点）
（2）内接于圆法
命令：POL
输入侧面数＜4＞：（输入边数）
指定正多边形的中心点或 [边(E)]：（指定正多边形的中心点）
输入选项 [内接于圆(I)/外切于圆(C)] ＜I＞：I（输入选项I）
指定圆的半径：（输入圆的半径）
（3）外切于圆法
命令：POL
输入侧面数＜4＞：（输入边数）
指定正多边形的中心点或 [边(E)]：（指定正多边形的中心点）
输入选项 [内接于圆(I)/外切于圆(C)] ＜I＞：C（输入选项C）
指定圆的半径：（输入圆的半径）
扳手的绘制(www.daowen.com)
步骤1：图层设置。设置粗实线、细实线、点画线的名称、线型、颜色等，且设置图形界限。
步骤2：绘制 φ26 的圆。
步骤3：绘制对边距为16的正六边形，如图2.3.2.2所示。
命令：Polygon
输入侧面数＜6＞：
指定正多边形的中心点或 [边(E)]：
输入选项 [内接于圆(I)/外切于圆(C)] ＜C＞：
指定圆的半径：@8＜142
图2.3.2.2
图2.3.2.3
步骤4：绘制 φ37 的圆，与 φ26 的圆相距100。
步骤5：绘制对边距为25的正六边形，如图2.3.2.3所示。
步骤6：绘制 φ26 和 φ37 的公切线。
步骤7：绘制 φ26 和 φ37 的公切圆 R250，如图2.3.2.4所示。

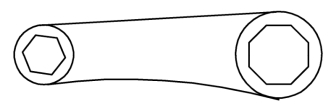

图2.3.2.4
图2.3.2.5
步骤8：绘制中心线，如图 2.3.2.5 所示。
步骤9：以“扳手”为名保存文件。
通过本任务，熟练掌握用多种方法绘制正多边形。
1. 绘制一个边长为 20，AB 边与水平线夹角为 30° 的正七边形；绘制一个半径为10的圆，且圆心与正七边形同心；再绘制正七边形的外接圆；绘制一个与正七边形相距10的外围正七边形，如练习图 1 所示，完成后以“2.3.2LX1”为文件名进行保存。
2. 绘制十二个相切的圆，圆心与圆心的距离为 12；绘制此十二个相切圆的外切圆，如练习图 2 所示，完成后以“2.3.2LX2”为文件名进行保存。
练习图1
练习图2

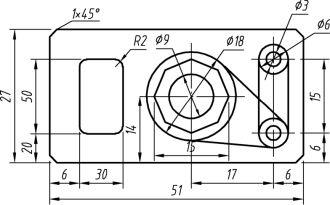

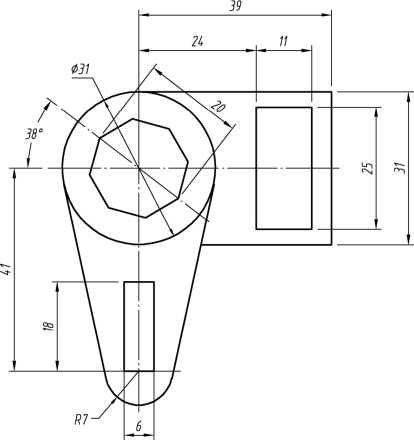

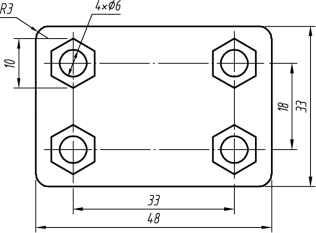

3. 利用圆、多边形等相关命令，抄画如下图例。
练习图3
练习图4
练习图5
练习图6
练习图7
