学习矩形命令:绘制开瓶器

1. 绘图任务

设置相关的绘图环境,绘制如图 2.3.1.1 所示的开瓶器图形。

2. 绘图要求

(1)以自己的姓名加学号命名建立文件夹。

(2)将图形界限设置为 200×200,并设置如下图层:

标注线图层BZX,线型Continuous,线宽0.25,颜色为绿色。

粗实线图层CCX,线型Continuous,线宽0.5,颜色为白色。

点化线图层DHX,线型Center,线宽0.25,颜色为红色。

(3)按绘图方式要求及尺寸抄画开瓶器,并以“开瓶器”为名存入刚才建立的文件夹。

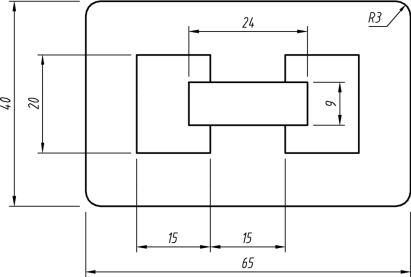

图2.3.1.1

开瓶器图形由多个矩形或近似于矩形的图形组成,所以掌握矩形的绘制就掌握了本图形的绘制。

矩形命令

1. 功 能

绘制矩形。

2. 调 用

方法 1:下拉菜单【绘图】—【矩形】。

方法 2:工具栏

方法 3:命令行输入REC。

3. 步 骤

(1)标准矩形法

命令:REC

指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:(指定矩形第1个对角点)

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:(指定矩形第2个对角点)

(2)倒角矩形法

命令:REC

指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:C(输入选项C)

指定矩形的第一个倒角距离<0.0000>:2(输入第1个倒角的距离)

指定矩形的第二个倒角距离<2.0000>:2(输入第2个倒角的距离)

指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:(指定矩形第1个对角点)

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:(指定矩形第2个对角点)

(3)圆角矩形法

命令:REC

指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:F(输入选项F)

指定矩形的圆角半径<2.0000>:3(输入圆角半径)

指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:(指定矩形第1个对角点)

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:(指定矩形第2个对角点)

(4)面积矩形法

命令:REC(www.daowen.com)

指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:(指定矩形第1个对角点)

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:A(输入选项A)

输入以当前单位计算的矩形面积<100.0000>:600(输入面积)

计算矩形标注时依据 [长度(L)/宽度(W)] <长度>:(按回车)

输入矩形长度<30.0000>:(输入矩形长度)

(5)旋转矩形法

命令:REC

指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:(指定矩形第1个对角点)

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:R(输入选项R)

指定旋转角度或 [拾取点(P)] <0>:30(输入旋转的角度)

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:D(输入选项D)

指定矩形的长度<0.0000>:(输入矩形长度)

指定矩形的宽度<0.0000>:(输入矩形宽度)

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:(指定矩形另一个对角点)

步骤1:图层设置。设置粗实线、细实线、点画线的名称、线型、颜色等,且设置图形界限。

步骤2:倒角矩形法画65×40矩形,倒角为R3,如图2.3.1.2所示。

步骤3:标准矩形法画15×20矩形,如图2.3.1.3所示。

步骤4:同理,再绘制一个15×20矩形,如图2.3.1.4所示。

步骤5:标准矩形法画24×9矩形,如图2.3.1.5所示。

步骤6:用TR进行修剪图形。

步骤7:以“开瓶器”为名保存文件。

开瓶器的绘制

图2.3.1.2

图2.3.1.3

图2.3.1.4

图2.3.1.5

通过本次练习,熟练掌握了绘制矩形的几种方法。

利用矩形等相关命令,抄画如下图例

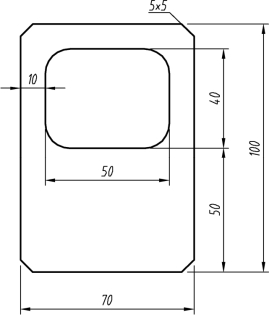

练习图1

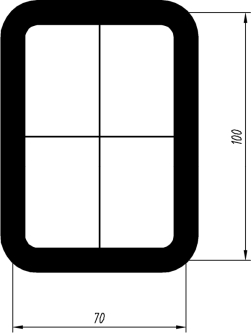

练习图2
