1. 绘图任务

设置相关的绘图环境，绘制如图 2.2.6.1 所示的椭形扇图形。

2. 绘图要求

（1）以自己的姓名加学号命名建立文件夹。

（2）将图形界限设置为 200×200，并设置如下图层：

标注线图层BZX，线型Continuous，线宽0.25，颜色为绿色。

粗实线图层CCX，线型Continuous，线宽0.5，颜色为白色。

点化线图层DHX，线型Center，线宽0.25，颜色为红色。

（3）按绘图方式要求及尺寸抄画椭形扇，并以“椭形扇”为名存入刚才建立的文件夹。

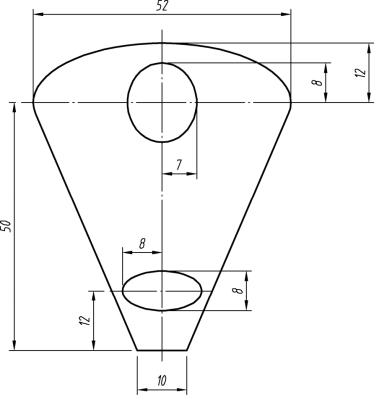

图2.2.6.1

对于该椭形扇主要由椭圆或椭圆弧所组成，只要掌握了椭圆的绘制方式，那么该图形的绘制就十分简单了。

椭圆命令

1. 功 能

绘制椭圆。

2. 调 用

方法 1：下拉菜单【绘图】—【椭圆】。

方法 2：工具栏。

方法 3：命令行输入EL。

3. 步 骤

（1）端点法

命令：EL

指定椭圆的轴端点或 [圆弧(A)/中心点(C)]：（给出轴的一端点）

指定轴的另一个端点：（给出轴的另一端点）

指定另一条半轴长度或 [旋转(R)]：（给出另一半轴的长度，画椭圆）

（2）中心点法

命令：EL

指定椭圆的轴端点或 [圆弧(A)/中心点(C)]：C（选择中心点法画椭圆）

指定椭圆的中心点：（点击椭圆的中心）

指定轴的端点：（给出轴的一端点）

指定另一条半轴长度或 [旋转(R)]：（给出轴的另一个轴端点）

(www.daowen.com)

椭形扇的绘制

步骤 1：图层设置。设置粗实线、细实线、点画线的名称、线型、颜色等，且设置图形界限。

步骤 2：绘制椭圆 14×16。运用中心点法绘制第一个椭圆，长半轴为8，短半轴为7，如图2.2.6.2所示。

步骤 3：绘制椭圆 24×52。运用中心点法绘制第二个椭圆，长轴为52，短轴为 24，如图2.2.6.3所示。

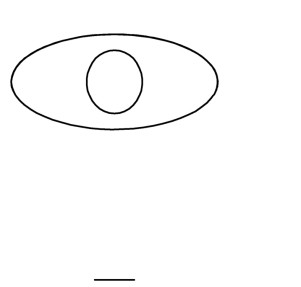

步骤 4：运用对象捕捉追踪命令绘制图形底部长度为10的直线段，如图2.2.6.4所示。

图2.2.6.2

图2.2.6.3

图2.2.6.4

步骤5：绘制椭圆8×16。运用中心点法绘制第三个椭圆，长轴为16，短轴为8，如图2.2.6.5所示。

步骤6：绘制外轮廓相切直线。运用相切捕捉绘制直线，如图2.2.6.6所示。

步骤7：绘制点画线，如图2.2.6.7所示。

步骤8：以“椭形扇”为名保存文件。

图2.2.6.5

图2.2.6.6

图2.2.6.7

通过本任务练习，熟练掌握绘制椭圆的几种方法。

利用椭圆等相关命令，抄画如下图例。

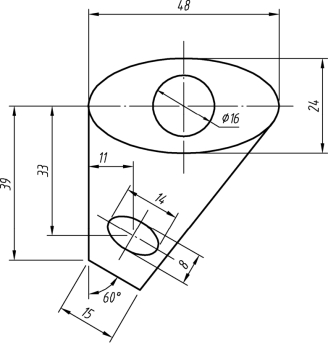

练习图1

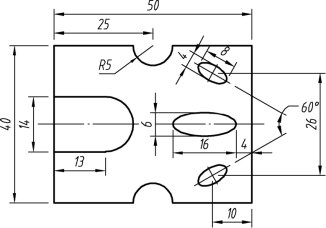

练习图2

练习图3
