1. 绘图任务

设置相关的绘图环境，绘制如图 2.2.5.1 所示的键。

2. 绘图要求

（1）以自己的姓名加学号命名建立文件夹。

（2）将图形界限设置为 240×200，并设置如下图层：

标注线图层BZX，线型Continuous，线宽0.25，颜色为绿色。

粗实线图层CCX，线型Continuous，线宽0.5，颜色为白色。

点画线图层DHX，线型Center，线宽0.25，颜色为红色。

（3）按图 2.2.5.1 所示尺寸抄画键，并以“键”为名存入刚才建立的文件夹。

图2.2.5.1

本任务图形是两个双同心圆作为连杆的两个铰链，可以运用“圆心直径法”绘制，其中的圆弧连接可以运用“TTR”法绘制圆，再进行修剪即可绘制此图形。

绘制圆：用两点法绘制。

1. 功 能

可以通过选定与圆相切的线以及圆弧半径的确定来绘制圆。

2. 调 用

方法 1：下拉菜单【绘图】—【圆】—【两点】。

方法 2：工具栏单击。

方法 3：命令输入行C，并回车。

3. 步 骤

命令：C(www.daowen.com)

指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]：2P（选择两点法画圆）

指定圆直径的第一个端点：（选择圆直径的第一个端点）

指定圆直径的第二个端点：（选择圆直径的第二个端点）

键的绘制

步骤1：设置图层及图形界限。设置标注线图层BZX，线型Continuous，线宽0.25，颜色为绿色；粗实线图层CCX，线型Continuous，线宽0.5，颜色为白色；点画线图层DHX，线型Center，线宽0.25，颜色为红色；并将图形界限设置为 200×200。

步骤2：绘制主视图。首先绘制两条直线，并且它们之间的距离为10，然后通过2P绘制两个圆，进行修剪，再画上点画线，如图2.2.5.2所示。

图2.2.5.2

步骤3：绘制俯视图。根据“长对正”原则绘制键的俯视图（投影为长方形），并且画上点画线，如图 2.2.5.3 所示。

图2.2.5.3

步骤4：以“键”为名进行文件保存。

通过本实例学习，运用两点画圆法可以快速地绘制键的三视图。

利用两点法画圆命令，抄画如下图例。

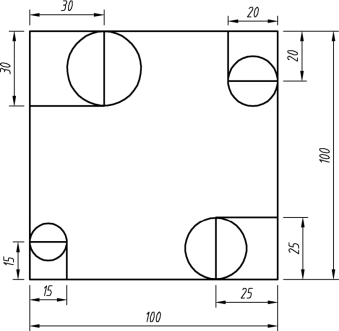

练习图1

练习图2
