1. 绘图任务

设置相关的绘图环境，绘制如图 2.2.4.1 所示的连架。

2. 绘图要求

（1）以自己的姓名加学号命名建立文件夹。

（2）将图形界限设置为 240×200，并设置如下图层：

标注线图层BZX，线型Continuous，线宽0.13，颜色为绿色。

粗实线图层CCX，线型Continuous，线宽0.35，颜色为白色。

点画线图层DHX，线型Center，线宽0.13，颜色为红色。

（3）按尺寸抄画连架，如图2.2.4.1 所示。并以“连架”为名存入刚才建立的文件夹。

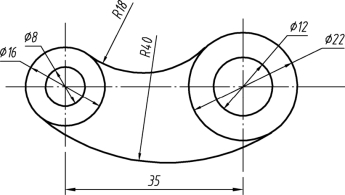

图2.2.4.1

连架图形是两个双同心圆作为连杆的两个铰链，可以运用“圆心直径法”绘制，其中的圆弧连接可以运用“TTR”法绘制圆，再进行修剪即可绘制此图形。

绘制圆：用指定相切、相切、半径方式绘制。

1. 功 能

可以通过选定与圆相切的线以及圆弧半径的确定来绘制圆。

2. 调 用

方法 1：下拉菜单【绘图】—【圆】—【相切、相切、半径】。

方法 2：工具栏单击。(www.daowen.com)

方法 3：命令输入行C，并回车。

3. 步 骤

命令：C指定圆的圆心或 [三点（3P）/两点（2P）/切点、切点、半径（T）]：T（选择TTR方式）指定对象与圆的第一个切点：（捕捉第一个圆的切点）指定对象与圆的第二个切点：（捕捉第二个圆的切点）指定圆的半径＜当前＞：（输入圆的半径）

连架的绘制

步骤1：设置图层及图形界限。设置标注线图层BZX，线型Continuous，线宽0.13，颜色为绿色；粗实线图层CCX，线型Continuous，线宽0.35，颜色为白色；点画线图层DHX，线型Center，线宽0.13，颜色为红色；并且将图形界限设置为 200×200。

步骤2：绘制第 1 个同心圆。

步骤3：绘制第 2 个同心圆

步骤4：绘制相切圆 1。

步骤5：绘制相切圆 2。

通过“连架”的绘制，掌握了“TTR”绘制圆的命令。

利用“TTR法”画圆命令，抄画如下图例。

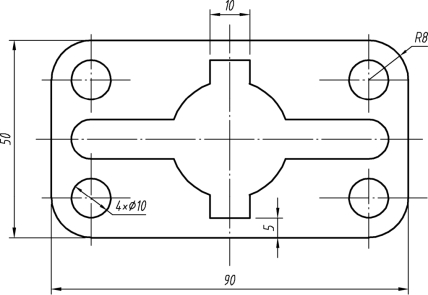

练习图1

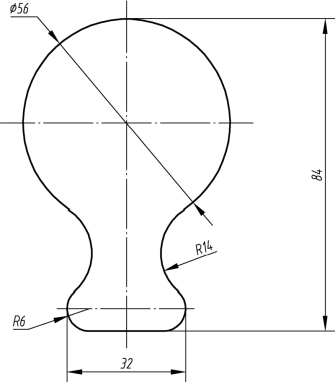

练习图2
