用TTT法画出三角尺

1. 绘图任务

设置相关的绘图环境,绘制如图 2.2.2.1 所示的三角尺。

2. 绘图要求

(1)以自己的姓名加学号命名建立文件夹。

(2)将图形界限设置为 1 200×1 000,并设置如下图层:

标注线图层BZX,线型Continuous,线宽0.13,颜色为绿色。

粗实线图层CCX,线型Continuous,线宽0.35,颜色为白色。

点画线图层DHX,线型Center,线宽0.13,颜色为红色。

(3)直角三角形 ABC,其中 AB 长为 400,AC 长为 300,绘制三角形 ABC 的内切圆,AB边、BC 线切的圆,完成图形,并以“三角尺”为名存入刚才建立的文件夹。

图2.2.2.1

三角尺图形中的绘制难点在于两个圆的轮廓与之相接触的线之间的相切关系的确定。

绘制圆:用指定相切、相切、相切方式绘制。

1. 功 能

可以通过选定与圆相切的3条线来确定圆。

2. 调 用

方法 1:下拉菜单【绘图】—【圆】—【相切、相切、相切】。

方法 2:工具栏单击

方法 3:命令输入行C,并回车。

3. 步 骤(www.daowen.com)

命令:C

指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]:3P

指定圆上的第一个点:tan 到(捕捉第一个切点)

指定圆上的第二个点:tan 到(捕捉第二个切点)

指定圆上的第三个点:tan 到(捕捉第三个切点)

三角尺的绘制

步骤1:设置图层及图形界限。设置标注线图层 BZX,线型Continuous,线宽0.13,颜色为绿色;粗实线图层CCX,线型Continuous,线宽0.35,颜色为白色;点画线图层DHX,线型Center,线宽0.13,颜色为红色;并且将图形界限设置为 200×200。

步骤2:利用直线命令绘制三角形。

步骤3:利用TTT法绘制圆1。

步骤4:利用TTT法绘制圆2。

步骤5:以“三角尺”为名存入刚才建立的文件夹。

通过“三角尺”的绘制,掌握了“TTT 法”绘制圆的命令。

利用“TTT法”画圆命令,抄画如下图例

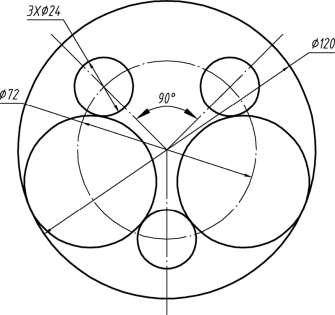

练习图1

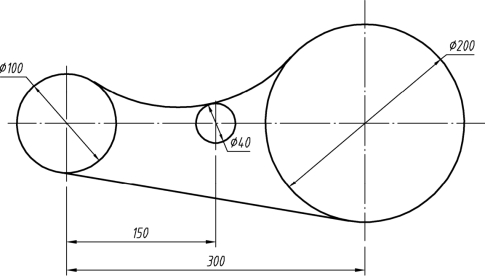

练习图2
