1. 绘图任务

设置相关的绘图环境，绘制如图 2.2.1.1 所示的笑脸。

2. 绘图要求

（1）以自己的姓名加学号命名建立文件夹。

（2）将图形界限设置为 200×200，并设置如下图层：

标注线图层BZX，线型Continuous，线宽0.25，颜色为绿色。

粗实线图层CCX，线型Continuous，线宽0.5，颜色为白色。

点画线图层DHX，线型Center，线宽0.25，颜色为红色。

（3）按绘图方式要求及尺寸抄画笑脸，并以“笑脸”为名存入刚才建立的文件夹。

图2.2.1.1

本任务中的圆可以通过圆的直径和圆心位置来进行绘制。

一、圆（指定圆心、直径/半径）命令

1. 功 能

圆在机械工程图样中应用广泛，常用来表示柱、孔、轴等基本构件。

2. 调 用

方法 1：下拉菜单【绘图】—【圆】—【圆心、半径】。

方法 2：工具栏单击。

方法 3：命令输入行C，并回车。

3. 步 骤

命令：C

指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]：（指定圆心O）

指定圆的半径或 [直径(D)]：20（输入半径值）

二、修剪命令

1. 功 能

修剪对象是作图中经常用到的命令，它按照指定的对象边界裁剪对象，将不需要的部分修剪掉。

2. 调 用

方法 1：下拉菜单【修改】—【修剪】。

方法 2：工具栏单击。

方法 3：命令输入行TR，并回车。

3. 步 骤(www.daowen.com)

命令：Trim

当前设置：投影=UCS，边=无

选择剪切边...（选择修剪边界）

选择对象或＜全部选择＞：（按【Enter】键结束或继续选择对象）

选择要修剪的对象，或按住【Shift】键选择要延伸的对象，或

[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]：（选择要修剪的对象）

选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或

[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]：（选择要修剪的对象或按【Enter】键结束操作）

笑脸的绘制

步骤 1：设置图层及图形界限。设置标注线图层 BZX，线型Continuous，线宽 0.13，颜色为绿色；粗实线图层CCX，线型Continuous，线宽0.35，颜色为白色；点画线图层DHX，线型Center，线宽0.13，颜色为红色；并且将图形界限设置为 200×200。

步骤 2：利用极轴绘制中心点画线。

步骤 3：绘制中心圆及粗实线圆。

步骤 4：绘制嘴巴所在的圆，并进行修剪。

步骤 5：以“笑脸”为名存入刚才建立的文件夹。

通过“笑脸”的绘制，掌握“直径圆心法”绘制圆的命令。

利用圆心直径法画圆命令，抄画如下图例。

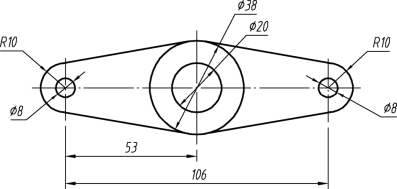

练习图1

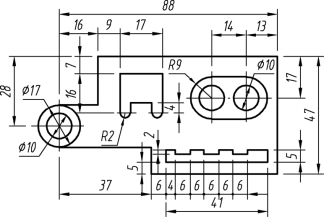

练习图2

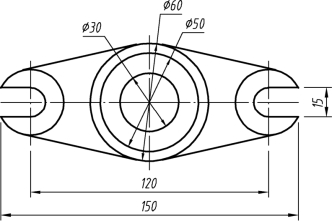

练习图3

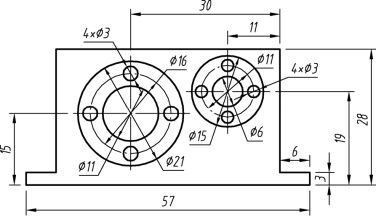

练习图4

练习图5

练习图6
