1. 绘图任务

设置相关的绘图环境，绘制如图 2.1.6.1 所示的艺术图形。

2. 绘图要求

（1）以自己的姓名加学号命名建立文件夹。

（2）将图形界限设置为200×200，并设置如下图层：

标注线图层BZX，线型Continuous，线宽0.13，颜色为绿色。

粗实线图层CCX，线型Continuous，线宽0.35，颜色为白色。

（3）按绘图方式要求及尺寸抄画艺术图形，并以“艺术图形”为名存入刚才建立的文件夹。

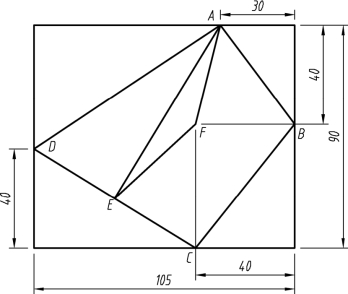

图2.1.6.1

通过对象捕捉追踪功能绘制直线，大大加快了绘图的效率。

对象捕捉追踪功能的启用

对象捕捉追踪是对象捕捉与极轴追踪的综合，启用对象捕捉追踪之前，应先启用极轴追踪和自动对象捕捉，并根据绘图需要设置极轴追踪的增量角，设置好对象捕捉的捕捉模式。在“草图设置”对话框中的“对象捕捉”选项卡中，“启用对象捕捉追踪”复选框打勾即启用对象捕捉追踪。在绘图过程中，利用【F11】键或单击状态栏上的（对象追踪）按钮，可随时切换对象捕捉追踪的启用与否。

启用对象捕捉追踪功能之后，当AutoCAD提示确定点且将光标位于可自动捕捉到的点的附近时，AutoCAD 会自动捕捉相应的点。此时，拖动鼠标向所要画的直线方向微微移动，结果显示如图 2.1.6.2 所示，输入所要绘制直线的起点与A点之间的距离，就确定了直线的起点。

图2.1.6.2

艺术图形的绘制

步骤 1：设置图层及图形界限。设置标注线图层BZX，线型Continuous，线宽0.13，颜色为绿色；粗实线图层CCX，线型Continuous，线宽0.35，颜色为白色；并且将图形界限设置为200×200。

步骤 2：设置“对象捕捉追踪”。右键单击状态栏上的（对象捕捉）按钮，弹出“草图设置”进行相应的捕捉设置；点击（极轴追踪）按钮以及（对象捕捉追踪）按钮。(www.daowen.com)

步骤 3：绘制 105×90 的长方形。

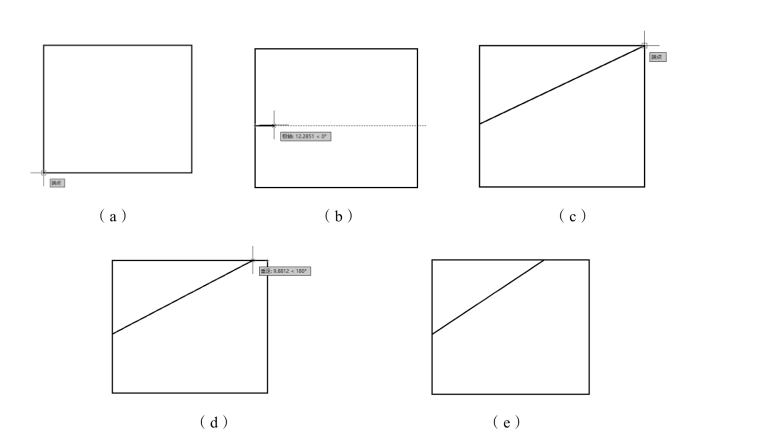

步骤 4：单击“绘图”—“直线”命令，即执行 Line 命令，鼠标移动到如图 2.1.6.3（a）所示位置，AutoCAD自动捕捉到端点，拖动鼠标沿竖直直线向上移动一定距离，此时AutoCAD提示如下：

指定第一点：［通过捕捉到端点距离的方式确定 D 点的位置：输入40，按【Enter】键显示如图2.1.6.3（b）所示］

指定下一点或 [放弃(U)]：［鼠标移动到如图2.1.6.3（c）所示位置，AutoCAD自动捕捉到端点，拖动鼠标沿水平直线向左移动一定距离如图 2.1.6.3（d）所示，输入 30，按【Enter】键显示如图 2.1.6.3（e）所示］

指定下一点或 [放弃(U)]：

图2.1.6.3

用同样的方法依次绘制其他直线，即可得到图形。

步骤 5：以“艺术图形”为名存入刚才建立的文件夹。

利用对象捕捉追踪绘制直线，可以从某一直线的任意一段距离开始绘制直线，大大提高了绘制的效率。

利用对象捕捉追踪画直线命令，抄画如下图例。

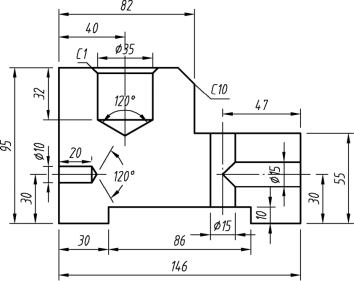

练习图1

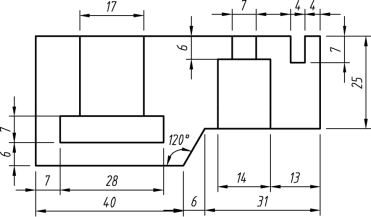

练习图2

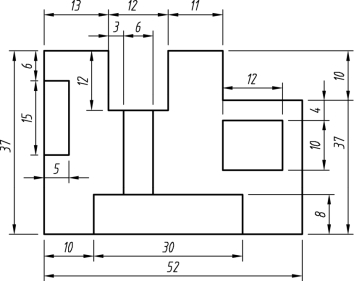

练习图3

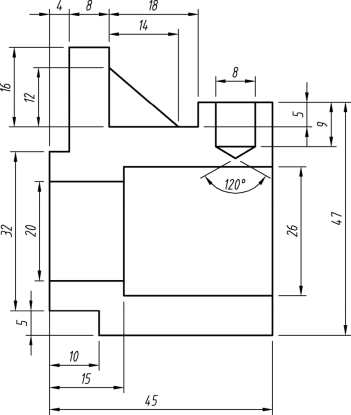

练习图4
