学习利用对象捕捉画直线命令来绘制方块窗

1. 绘图任务

设置相关的绘图环境,绘制如图2.1.5.1所示的方块窗图形。

2. 绘图要求

(1)以自己的姓名加学号命名建立文件夹。

(2)将图形界限设置为200×200,并设置如下图层:

标注线图层BZX,线型Continuous,线宽0.25,颜色为绿色。

粗实线图层CCX,线型Continuous,线宽0.5,颜色为白色。

(3)按绘图方式要求及尺寸抄画方块窗,并以“方块窗”为名存入刚才建立的文件夹。

图2.1.5.1

本任务是通过对象捕捉功能绘制直线,其两端点为另外直线的中点

对象捕捉的启动与关闭

利用对象捕捉功能,可以在绘图过程中方便、准确地确定一些特殊点,如端点、中点和切点等。当使用对象捕捉功能时,为使绘图操作方便,可以打开如图 2.1.5.2 所示的“对象捕捉”工具栏,或如图 2.1.5.3 所示的“对象捕捉”快捷菜单。

图2.1.5.2

对于常用的对象捕捉模式,可以打开如图2.1.5.4所示的“草图设置”对话框,切换至“对象捕捉”选项卡中的“对象捕捉模式”选项组进行设置,并启用对象捕捉功能(选中“启用对象捕捉”复选框)。启用对象捕捉功能之后,当 AutoCAD 提示确定点且将光标位于可自动捕捉到的点的附近时,AutoCAD会自动捕捉相应的点。

注:

(1)打开某一工具栏的操作方法是:在已有的任一工具栏中右击,从弹出的快捷菜单中选择对应的工具栏项。

(2)打开“对象捕捉”快捷菜单的方式是:按【Shift】键后右击。

(3)通过单击状态栏上的(对象捕捉)按钮,可以在是否启用对象捕捉功能之间切换。在按钮上右击,从弹出的快捷键菜单中选择“设置”命令,也可以打开“草图设置”对话框。

图2.1.5.3

图2.1.5.4

(www.daowen.com)

方块窗的绘制

步骤 1:设置图层及图形界限。设置标注线图层 BZX,线型Continuous,线宽0.13,颜色为绿色;粗实线图层CCX,线型Continuous,线宽0.35,颜色为白色;并且将图形界限设置为200×200。

步骤 2:设置“对象捕捉”。右键单击状态栏上的(对象捕捉)按钮,弹出“草图设置”进行设置。

步骤 3:绘制100×100的正方形。

步骤 4:单击绘图——直线命令,即执行 Line 命令,此时 AutoCAD 提示如下:

指定第一点:(通过捕捉端点的方式确定A点的位置:单击“对象捕捉”工具栏中的(捕捉到端点)按钮)

_mid 于在此提示下将光标放到A点附近,AutoCAD会自动捕捉A点,并浮出对应的标签,如图2.1.5.5所示。

图2.1.5.5

此时单击鼠标左键,即可将A点作为直线的起点,并提示:

指定下一点或[放弃 (U)]:(确定中点位置:单击“对象捕捉”工具栏中的(捕捉到端点)按钮)

_mid 于(将光标放到所要找的直线中点附近,当显示出捕捉到中点的标签后单击鼠标左键)

指定下一点或 [放弃(U)]:

用同样的方法依次绘制其他直线,最后输入C后按【Enter】键(即执行“闭合”选项)封闭直线,即可得到图形。

步骤 5:以“方块窗”为名存入刚才建立的文件夹。

利用对象捕捉来绘制直线,可以快速地捕捉到一些特殊的点,方便并有利于图形的绘制。

利用对象捕捉画直线命令,抄画如下图例

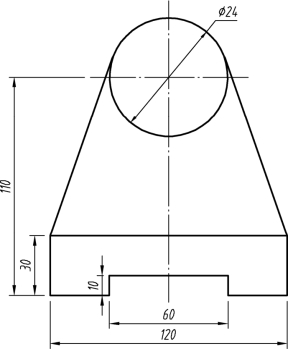

练习图1

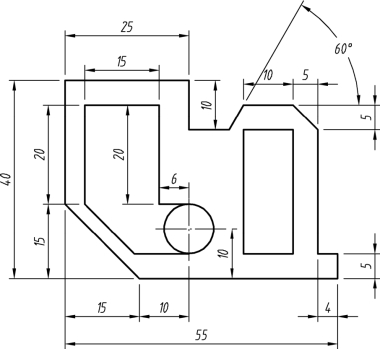

练习图2

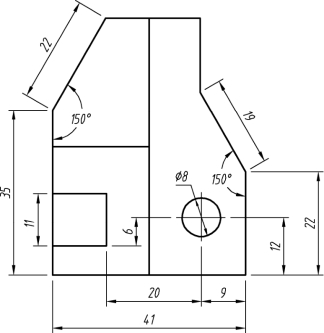

练习图3

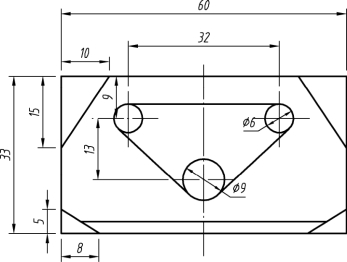

练习图4
