1. 绘图任务
设置相关的绘图环境,绘制图2.1.4.1所示的拱形块图形。
2. 绘图要求
(1)以自己的姓名加学号命名建立文件夹。
(2)将图形界限设置为 300×300,并设置如下图层:
标注线图层BZX,线型Continuous,线宽0.25,颜色为绿色。
粗实线图层CCX,线型Continuous,线宽0.5,颜色为白色。
(3)按绘图方式要求及尺寸抄画弓形块,并以“弓形块”为名存入刚才建立的文件夹。
图2.1.4.1
对于此图形中有很多的角度,且角度为 30° 的倍数。可先设置极轴追踪增量角为 30°,绘制图形。
极轴追踪增量角的设置

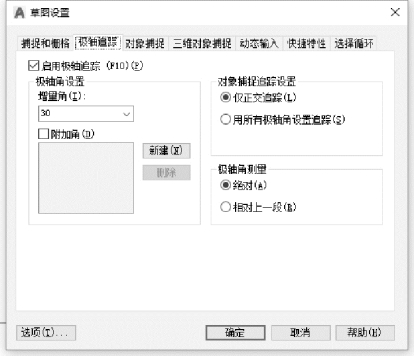

选择“工具”—“绘图设置”命令打开“草图设置”对话框。在该对话框的“极轴追踪”选项卡中,将极轴追踪增量角设置为 30°;将“对象捕捉追踪设置”设置为“用所有极轴角设置追踪”,同时选中“启用极轴追踪”复选框,如图 2.1.4.2 所示。
图2.1.4.2
注:
(1)通过单击状态栏上的(极轴追踪)按钮,可以在是否启用极轴追踪功能之间切换。在按钮上右击,从弹出的快捷键菜单中选择“设置”命令,也可弹出如图 2.1.4.2 所示的“草图设置”对话框。
(2)若图形中角度类型变化多,可用相对极坐标绘制各类斜线。例如,端点已确定,终点可以用相对极坐标@100<21,最终绘制出的是一条长度为100,与水平线成 21° 的直线段。
拱形块的绘制
步骤 1:设置图层及图形界限。设置标注线图层 BZX,线型 Continuous,线宽 0.13,颜色为绿色;粗实线图层CCX,线型Continuous,线宽0.35,颜色为白色;并且将图形界限设置为300×300。
步骤 2:设置极轴追踪增量角。右键单击状态栏上的(极轴追踪)按钮,弹出“草图设置”,启用极轴追踪,并且设置极轴增量角为30°。
步骤 3:单击“绘图”工具栏中的(直线)按钮,即执行 Line 命令,AutoCAD提示如下:
指定第一个点:(拾取A点)
指定下一点或 [放弃(U)]:(在该提示下向上拖动鼠标,AutoCAD 浮动响应的标签,如图2.1.4.3 所示,此时输入60后按【Enter】键)(www.daowen.com)
指定下一点或 [放弃(U)]:(在该提示下向右上方拖动鼠标,AutoCAD 会沿 30° 方向浮出相应的标签,如图2.1.4.4所示,此时输入40后按【Enter】键)
图2.1.4.3
图2.1.4.4
用同样的方法依次绘制其他直线,最后输入 C 后按 Enter 键(即执行“闭合”选项)封闭直线,即可得到图形。
步骤 4:以“拱形块”为名存入刚才建立的文件夹。
利用极轴追踪画直线可以快速地绘制常用斜线,增加绘图效率。
利用极轴追踪画直线命令,抄画如下图例。

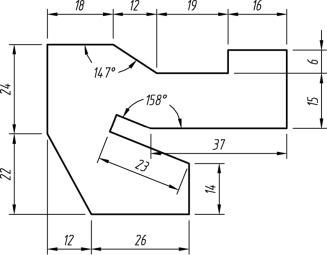

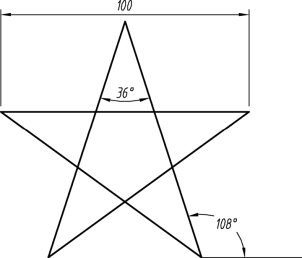

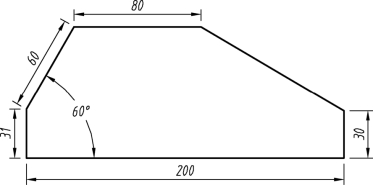

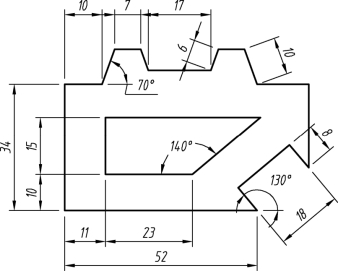

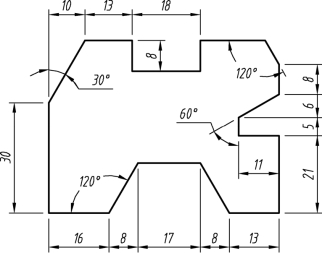

练习图1
练习图2
练习图3
练习图4
练习图5
练习图6
练习图7
练习图8
