1. 绘图任务

设置相关的绘图环境，绘制图2.1.3.1所示的弓形块图形。

2. 绘图要求

（1）以自己的姓名加学号命名建立文件夹。

（2）将图形界限设置为 300×300，并设置如下图层：

标注线图层BZX，线型Continuous，线宽0.25，颜色为绿色。

粗实线图层CCX，线型Continuous，线宽0.5，颜色为白色。

（3）按绘图方式要求及尺寸抄画弓形块，并以“弓形块”为名存入刚才建立的文件夹。

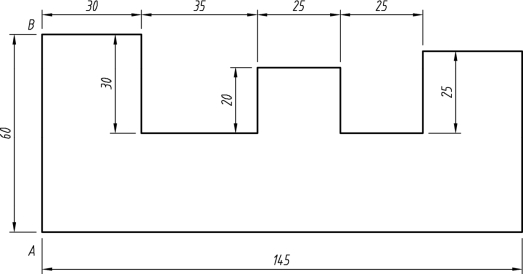

图2.1.3.1

对于图形简单并且图形轮廓线与X轴或Y轴平行的图形，还可以利用正交模式绘制图形。

设置正交模式的操作步骤如下：

通过单击状态栏上的（正交模式）按钮，可以在是否启用正交模式之间切换，按钮为蓝色时启用对应的功能。启用正交模式后，用户通常只能绘制与坐标系的X轴和Y轴平行的直线。当确定直线的起始点后，沿X轴方向拖动鼠标，可绘制与X轴平行的直线；沿Y轴方向拖动鼠标，则可绘制与Y轴平行的直线。通过拖动鼠标的方式确定了所绘制直线的方向后，可以直接输入直线的长度来确定其另一端点。

注：（1）可用快捷键 F8 来实现正交模式的启用。

（2）一般应通过状态栏上的（动态输入）按钮关闭动态输入功能。

(www.daowen.com)

弓形块的绘制

步骤 1：设置图层及图形界限。设置标注线图层BZX，线型 Continuous，线宽 0.13，颜色为绿色；粗实线图层 CCX，线型 Continuous，线宽 0.35，颜色为白色；并将图形界限设置为300×300。

步骤 2：单击状态栏上的（正交模式）按钮，使其变蓝，即启用正交模式。

步骤 3：单击“绘图”工具栏中的（直线）按钮，即执行 Line 命令，AutoCAD 提示如下：

指定第一个点：（在绘图屏幕适当位置确定一点作为A点）

指定下一点或 [放弃(U)]：

此时向上拖动鼠标，AutoCAD通过浮动的提示工具栏给出对应提示。如图2.1.3.2所示，在状态栏下输入60后，按【Enter】键，即可绘制直线AB；接着向右拖动鼠标，给出对应提示，输入 30 后，按【Enter】键，即可绘出对应的水平直线。用这样的方法可以依次绘制其他水平线和垂直线。

图2.1.3.2

步骤 4：以“弓形块”为名存入刚才建立的文件夹。

通过正交模式可以防止倾斜的斜线，用于竖直或水平的图形绘制。

利用正交模式画直线命令，抄画如下图例。

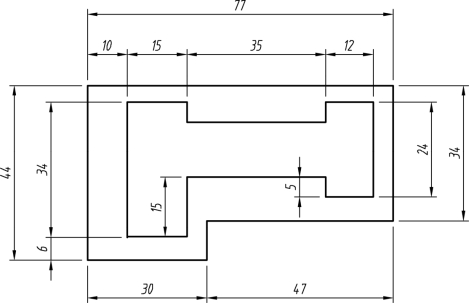

练习图1
