1. 绘图任务

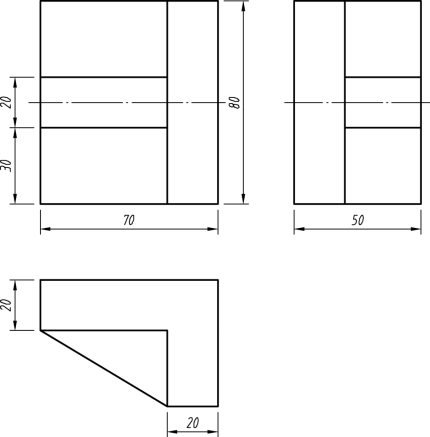

设置相关的绘图环境，绘制图 2.1.2.1 所示的角铁块图形。

图2.1.2.1

2. 绘图要求

（1）以自己的姓名加学号命名建立文件夹。

（2）要求设置图形界限200×200，并设置如下图层：

中心线图层ZXX，线型Continuous，线宽0.25，颜色为绿色。

粗实线图层CCX，线型Continuous，线宽0.5，颜色为白色。

（3）按绘图方式要求及尺寸抄画角铁块，并以“角铁块”为名存入刚才建立的文件夹。

角铁块三视图中的各个视图均为简单的直线构成，且图形中的尺寸均为10的倍数。因此，利用AutoCAD2020的栅格捕捉和栅格显示功能，不需要输入坐标值就能方便地确定各直线的端点位置。

设置栅格捕捉间距的操作步骤如下：

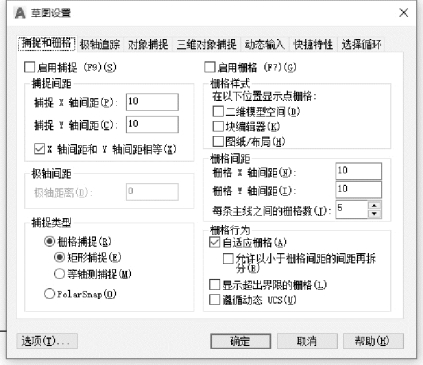

选择“工具”—“绘图设置”命令，系统弹出“草图设置”对话框，在该对话框的“捕捉和栅格”选项中，将栅格捕捉间距和栅格间距设置为 10，同时启用栅格捕捉与栅格显示功能，如图 2.1.2.2 所示。单击“确定”按钮，关闭对话框，AutoCAD 将在屏幕上显示栅格线。

图2.1.2.2(www.daowen.com)

注：通过单击状态栏上的（栅格显示）和（捕捉模式）按钮，可以分别实现是否启用栅格捕捉和栅格显示功能之间的切换，按钮为蓝色时启用对应的功能。在状态栏的（栅格显示）和（捕捉模式）按钮上右击，从弹出的快捷菜单中选择“设置”命令，也可以打开如图 2.1.2.2 所示的“草图设置”对话框。

角铁块的绘制

步骤 1：设置图层及图形界限。设置标注线图层BZX，线型Continuous，线宽0.13，颜色为绿色；粗实线图层CCX，线型Continuous，线宽0.35，颜色为白色；并且将图形界限设置为 200×200。

步骤 2：单击状态栏上的（栅格显示）和（捕捉模式）按钮，启用栅格捕捉和栅格显示功能。

步骤 3：根据尺寸要求利用栅格捕捉和显示绘制角铁块。

步骤 4：以“角铁块”为名存入刚才建立的文件夹。

通过利用栅格绘制图形可以标准地绘出图形的尺寸，减少对尺寸的绘制误差。

利用栅格捕捉画直线命令，抄画如下图例。

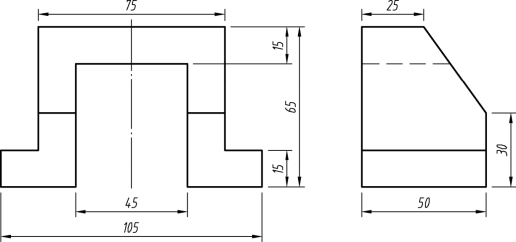

练习图1

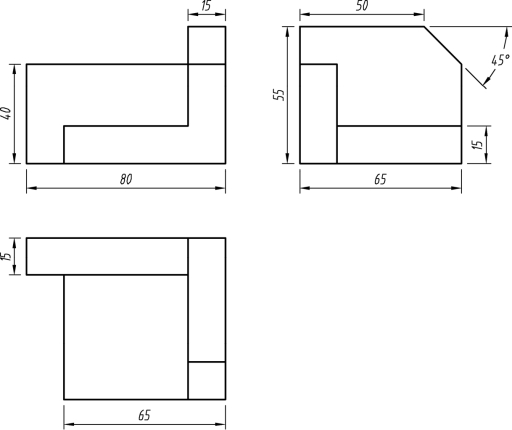

练习图2
