利用坐标画直线:滑槽块绘制技巧

时间:2023-06-17 理论教育 版权反馈
【摘要】:按绘图方式要求及尺寸抄画滑槽块,并以“滑槽块”为名存入刚才建立的文件夹。滑槽块图形有一绝对坐标点,所以绘图应从该点开始入手,利用坐标和尺寸间的相对关系进行绘图。利用点的坐标画直线命令,抄画如下图例。

利用坐标画直线:滑槽块绘制技巧

1. 绘图任务

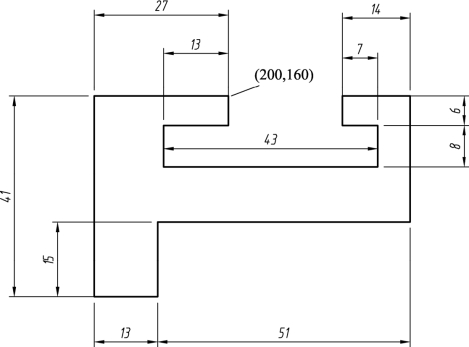

设置相关的绘图环境,利用点的坐标命令绘制图2.1.1.1的所示滑槽块图形。

图2.1.1.1

2. 绘图要求

(1)以自己的姓名加学号命名建立文件夹。

(2)要求设置图形界限200×200,并设置如下图层:

标注线图层 BZX,线型Continuous,线宽0.25,颜色为绿色。

粗实线图层CCX,线型Continuous,线宽0.5,颜色为白色。

(3)按绘图方式要求及尺寸抄画滑槽块,并以“滑槽块”为名存入刚才建立的文件夹。

滑槽块图形有一绝对坐标点(200,160),所以绘图应从该点开始入手,利用坐标和尺寸间的相对关系进行绘图。

1. 用点的绝对坐标输入法绘制直线

单击“绘图”工具栏中的(直线)按钮,输入直线端点坐标值,按【Enter】(回车)键;输入直线坐标终点值按【Enter】键。

2. 用点的相对坐标输入法绘制直线

关闭“”即关闭动态输入,单击“绘图”工具栏中的(直线)按钮,输入直线端点坐标值,按【Enter】键;输入“@”+以端点为原点的终点坐标值。

滑槽块的绘制

单击“绘图”工具栏中的(直线)按钮,或选择“绘图”/“直线”命令,即执行 Line命令,AutoCAD 提示如下:

命令:Line

指定第一个点:200,160(输入点的绝对坐标)

指定下一点或 [放弃(U)]:@-27,0(输入相对坐标,下同)

指定下一点或 [放弃(U)]:@0,-41(www.daowen.com)

指定下一点或 [闭合(C)/放弃(U)]:@13,0

指定下一点或 [闭合(C)/放弃(U)]:@0,15

指定下一点或 [闭合(C)/放弃(U)]:@51,0

指定下一点或 [闭合(C)/放弃(U)]:@0,26

指定下一点或 [闭合(C)/放弃(U)]:@-14,0

指定下一点或 [闭合(C)/放弃(U)]:@0,-6

指定下一点或 [闭合(C)/放弃(U)]:@7,0

指定下一点或 [闭合(C)/放弃(U)]:@0,-8

指定下一点或 [闭合(C)/放弃(U)]:@-43,0

指定下一点或 [闭合(C)/放弃(U)]:@0,8

指定下一点或 [闭合(C)/放弃(U)]:@13,0

指定下一点或 [闭合(C)/放弃(U)]:C(封闭图形)

利用两点成线的原理,通过确定的两点来绘制直线,并且可以用相对坐标@的功能,提高绘图技巧,加深对坐标的位置关系的理解。

利用点的坐标画直线命令,抄画如下图例

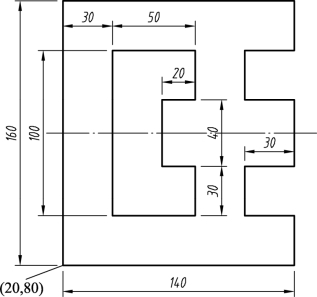

练习图1

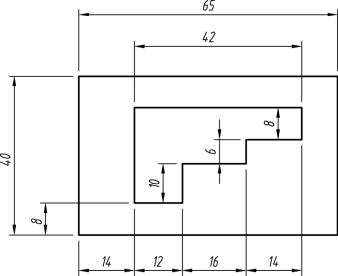

练习图2

练习图3

练习图4
