图层管理:创建、设置与调整

时间:2023-06-17 理论教育 版权反馈
【摘要】:图1.2.7在默认情况下,新建图层与当前图层的状态、颜色、线性、线宽等设置相同。图1.2.11图1.2.127. 管理图层在“图层特性管理器”窗口中,不仅可以创建图层,设置图层颜色、线型、线宽,还可以对图层进行更多的设置和管理。创建图层、控制图层的图层状态、将图形对象修改到其他图层上,并改变对象的颜色及线型等。

图层管理:创建、设置与调整

图层是 AutoCAD 提供的一个管理图形对象的工具,一个图层如同一张透明纸,且各层之间的坐标基点完全对齐。绘图时应先创建几个图层,每个图层设置不同的颜色和线型,如果把图形的轮廓线、中心线、尺寸线标注分别画在不同的图层上,然后把不同的图层堆叠在一起成为一张完整的视图,这样可使图层层次分明、条理清晰,方便图形对象的编辑和管理。

1. 建立图层

命令调用有 3 种方法:

方法 1:“格式”—“图层”命令。

方法 2:“图层”工具栏:单击“图层”按钮

方法 3:命令 LA。

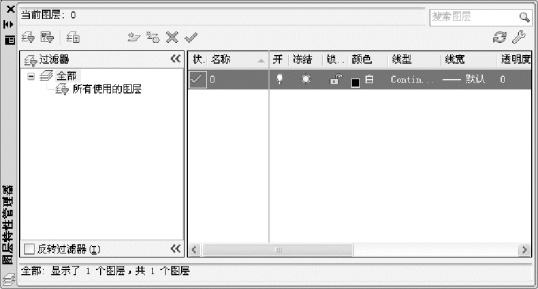

打开“图层”命令后,打开“图层特性管理器”窗口,如图 1.2.7 所示。

2. 创建新图层

方法 1:单击“新建图层”按钮,“图层 1”即显示在列表中。

方法 2:选中某一图层,右击,在弹出的菜单中选择“新建图层命令”。

图1.2.7

在默认情况下,新建图层与当前图层的状态、颜色、线性、线宽等设置相同。用户最多可以建立 256 个图层。

3. 设置图层颜色

在 AutoCAD 中,设置图层颜色的作用主要在于区分对象的类别,因此,在同一图形中,不同对象可以使用不同的颜色。在“图层特性管理器”窗口中单击“颜色”选项,打开“选择颜色”对话框,如图 1.2.8所示,可在“索引颜色”选项卡中设置图层颜色。

4. 设置图层线型

单击“图层特性管理器”中“线型”选项卡

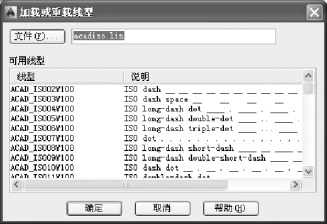

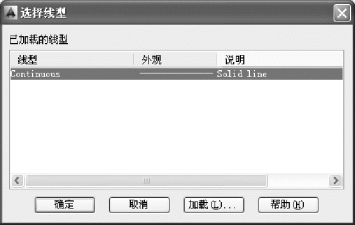

Continuous,打开“选择线型”对话框,如图 1.2.9所示,系统默认的线型只有一种,单击“加载”按钮,打开如图 1.2.10 所示的“加载或重载线型”对话框,从中可以选择需要的线型。

图1.2.8

图1.2.9

图1.2.10

5. 设置图层线宽

单击“图层特性管理器”中“线宽”选项中的“默认”选项,打开“线宽”对话框,如图 1.2.11 所示。在 AutoCAD 中,线宽大于 0.3 mm 时才能显示。

6. 设置线型比例(对非连续线型)

命令调用有以下 2 种方法:

方法 1:“格式”—“线型”。

方法 2:命令 Linetype。

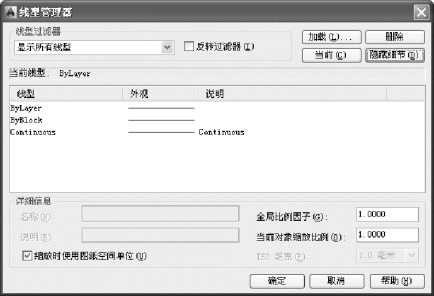

打开如图 1.2.12 所示的“线型管理器”对话框后,可以对图形中的线型比例进行设置。

图1.2.11

图1.2.12

7. 管理图层

在“图层特性管理器”窗口中,不仅可以创建图层,设置图层颜色、线型、线宽,还可以对图层进行更多的设置和管理。

(1)控制图层特性的状态

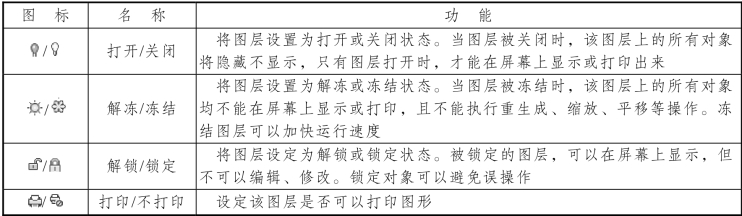

在“图层特性管理器”窗口中,可以控制图层特性的状态,见表1.2.1。

表1.2.1

(2)切换当前层

方法 1:在“图层特性管理器”窗口中选中某一图层,单击“置为当前”按钮;或右击,在弹出的菜单中选择“置为当前”选项。

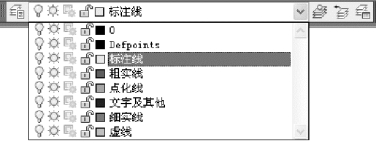

方法 2:在“图层”工具栏的下拉列表框中,选中某一图层即可,如图 1.2.13 所示。

(www.daowen.com)

图1.2.13

(3)删除图层

方法 1:在“图层特性管理器”窗口中选中某一图层,单击“删除图层”按钮即可。

方法 2:选中要删除的图层,右击,在弹出的菜单中选择“删除图层”选项。

注:用户不能删除当前图层、0图层、依赖外部参考的图层或包含对象的图层。另外,被块定义参考的图层以及包含名字为“定义点”的特殊图层,即使不包含可见对象也不能被删除。

(4)过滤图层

当图形中包含大量图层时,可单击“图层特性管理器”窗口中的“新建特性过滤器”按钮过滤图层,其包括“状态”“名称”“颜色”“线型”“线宽”等过滤条件。

(5)改变对象所在图层

选中对象,并在“图层”工具栏的图层控制下拉表框中选择预设图名,然后按[Esc]键即可。

绘图环境设置

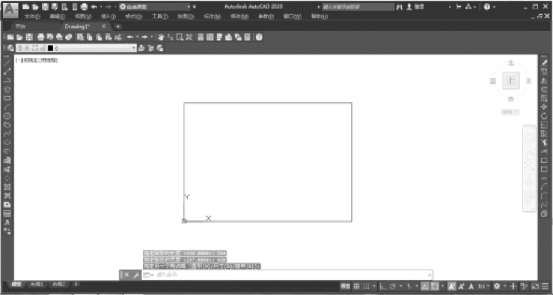

步骤 1:设置图形界限。新建文件,并且设置图形界限594×420,如图1.2.14所示。

图1.2.14

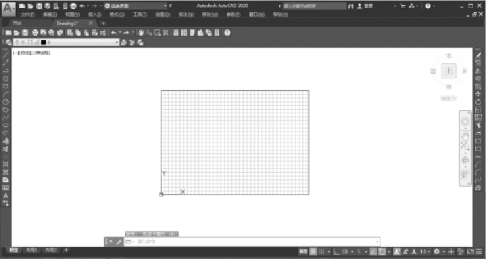

步骤 2:打开对象捕捉、标注工具栏、修改背景颜色为白色、调整绘图光标为最大,如图 1.2.15所示。

图1.2.15

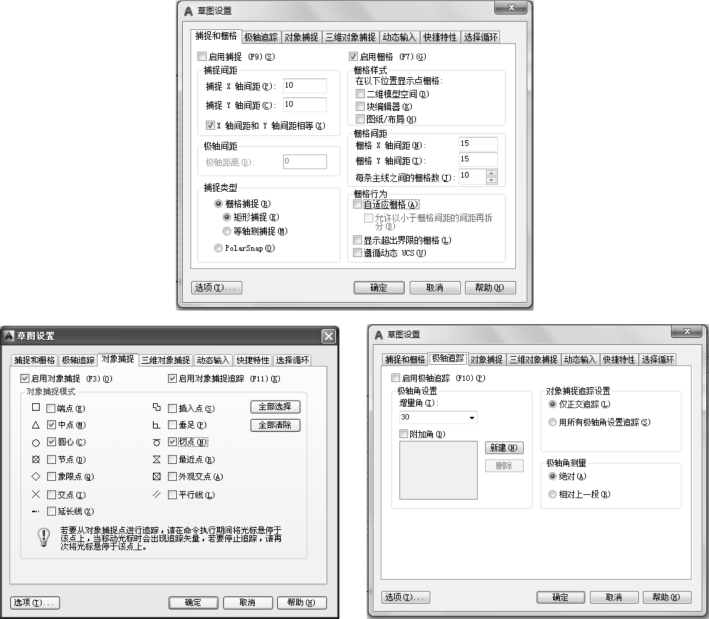

步骤3:设置栅格间距为 15,启动中点、切点、圆心捕捉,设置极轴增量角为 30°。

图1.2.16

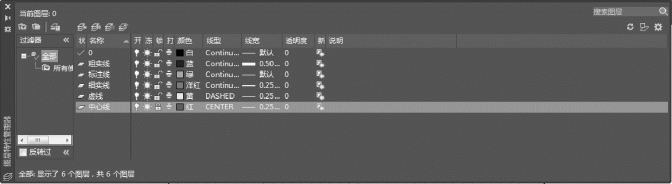

步骤4:设置图层,如图 1.2.17 所示。

A. 粗实线图层CSX,线型Continuous,线宽0.5,颜色蓝色。

B. 标注线图层BZX,线型Continuous,线宽0.25,颜色绿色。

C. 细实线图层XSX,线型Continuous,线宽0.25,颜色为洋红色。

D. 虚线图层XX,线型Dashed2,线宽0.25,颜色为黄色。

E. 中心线图层ZXX,线型Center2,线宽 0.25 mm,颜色为红色。

图1.2.17

步骤5:保存文件,命名“模板”,“文件类型”为“AutoCAD 图形样板(.dwt)”。

通过本任务的学习,可以轻松地掌握对绘图前的AutoCAD设置,为后面的绘图做准备。

创建图层、控制图层的图层状态、将图形对象修改到其他图层上,并改变对象的颜色及线型等。

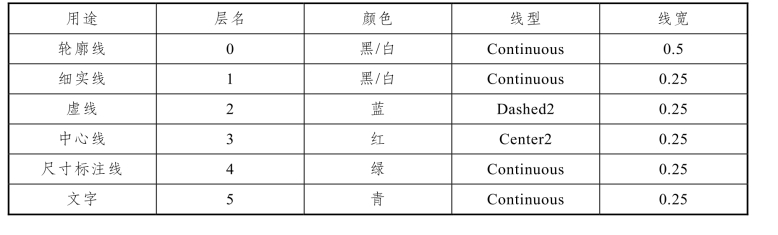

(1)按表 1.2.2 创建图层。

(2)切换到轮廓线层,单击“绘图”面板上的按钮,任意绘制几条直线,然后将这几条直线修改到中心线层上。

(3)通过“特性”面板上“颜色控制”下拉列表框把“尺寸标注”修改为蓝色。

(4)通过“特性”面板上“线型控制”下拉列表框将轮廓线的线型修改为Dashed2。

(5)将轮廓线的线框修改为0.7。

(6)关闭或冻结尺寸标注。

表1.2.2
