选项卡设置:背景颜色调整和自动捕捉功能

1. “显示”选项卡

“显示”选项卡用于控制AutoCAD2020窗口的外观。用户可设定屏幕菜单、工具栏提示、滚动条显示、布局设置、显示分辨率、绘图窗口颜色、光标大小等。

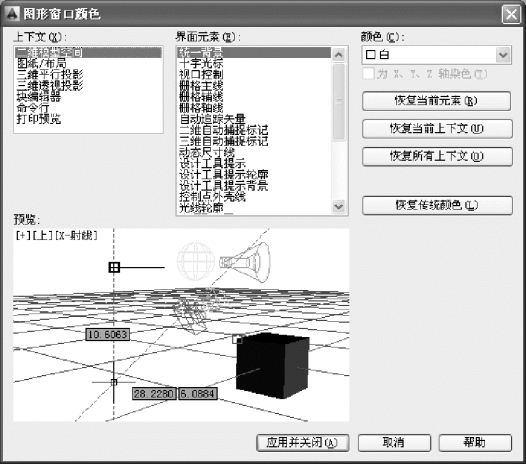

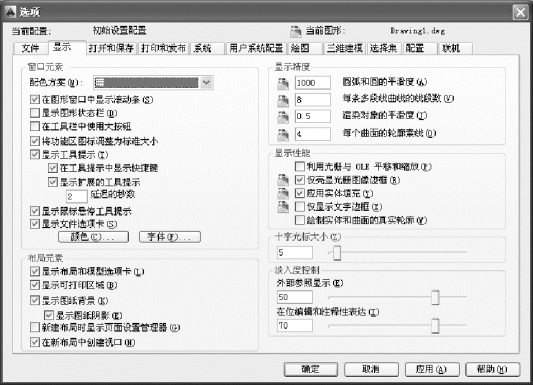

单击“显示”对话框中的“显示”选项卡中的“颜色”按钮,如图 1.2.1 所示,则打开“图形窗口颜色”对话框,可以进行背景颜色设置,如图 1.2.2 所示。然后单击“应用并关闭”按钮。

图1.2.1

图1.2.2

2. “绘图”选项卡(www.daowen.com)

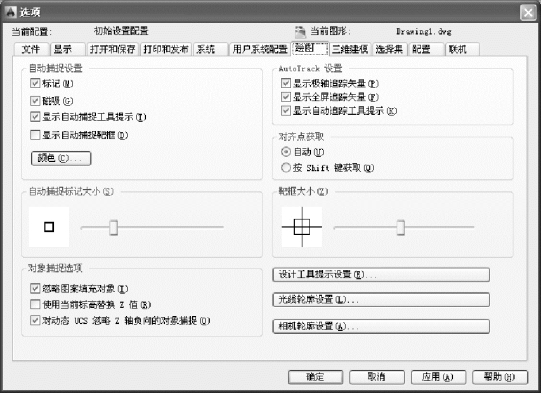

选择“选项”对话框中的“绘图”选项卡,可以进行“自动捕捉”设置、“AutoTrack”设置等。在“自动捕捉标记大小”选项组中,用鼠标拖动滑块,即可改变绘图时捕捉标记大小和颜色,并可以根据需要进行自动捕捉和自动追踪设置,调整靶框大小,如图 1.2.3 所示。

图1.2.3

3. “打开和保存”选项卡

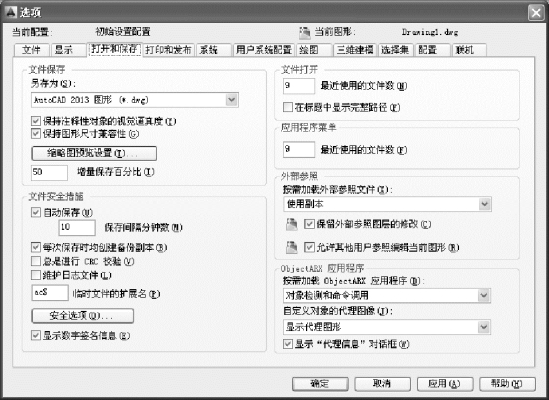

选择“选项”对话框中的“打开和保存”选项卡,如图 1.2.4 所示,选中“文件安全措施”选项组中的“自动保存”复选框,并在“保存间隔分钟数”文本框输入参数值,在以后的绘图过程中,将以输入的参数值为间隔时间自动将文件存盘,还可以对保存的文件类型进行设置,完成设置后单击“确定”按钮。

图1.2.4
