1. 标题栏

标题栏与其他Windows应用程序类似，用于显示AutoCAD2020的程序图标以及当前所操作图形文件的名称。标题栏最左边是AutoCAD的应用程序图标，单击它会弹出一个下拉菜单，然后是“快速访问”工具栏、文件名等，还可以执行“最小化”窗口、“还原”窗口、“关闭”窗口等操作，如图 1.1.9 所示。在“搜索”文本框中输入关键字和短语，然后单击“搜索”按钮，可以进行 AutoCAD2020 的功能查询，为用户学习提供帮助。

图1.1.9

2. 菜单栏

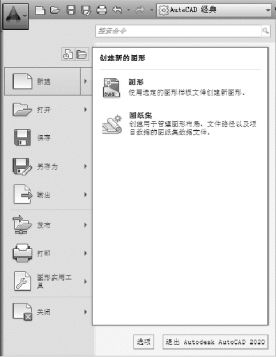

菜单栏是主菜单，可利用其执行 AutoCAD 的大部分命令。单击菜单栏中的某一选项，会弹出相应的下拉菜单。图 1.1.10 所示“视图”下拉菜单。在下拉菜单中，右侧有小三角的菜单选项，表示它还有子菜单；菜单中各名称的右侧有三个小点的菜单选项，表示单击该菜单栏后要显示出一个对话框；右侧没有内容的菜单选项，单击它会执行对应的AutoCAD命令。此外，单击“应用程序”按钮，打开如图 1.1.11 所示应用程序菜单，可执行一系列操作。

图1.1.10

图1.1.11

3. 工具栏

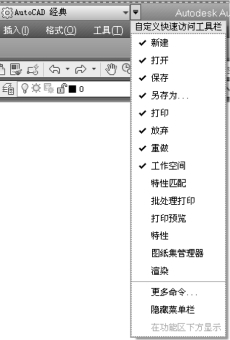

AutoCAD2020提供了40多个工具栏，每一个工具栏上均有一些形象化的按钮。单击某一按钮，可以启动AutoCAD相应的命令。用户可以根据需要打开或关闭任一个工具栏。方法是将鼠标在已有的工具栏上右击，AutoCAD弹出工具栏快捷菜单，可实现工具栏的打开与关闭。此外，通过“工具”—“工具栏”—AutoCAD对应的子菜单命令，也可以打开AutoCAD的各个工具栏。AutoCAD2020 提供了“快速访问”工具栏，用户可以根据个人操作习惯来重新设置操作环境，其方法是在“快速访问”工具栏中单击下拉按钮，则弹出下拉菜单，如图 1.1.12 所示。

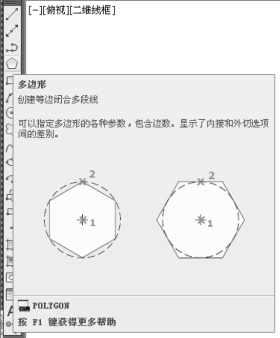

当光标在命令或控件上悬停的时间累积操作一个特定值时，显示补充工具提示，提供有关命令或控件的附加信息，并显示图示说明，如图 1.1.13 所示。

图1.1.12

图1.1.13

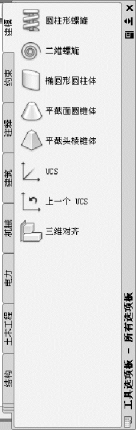

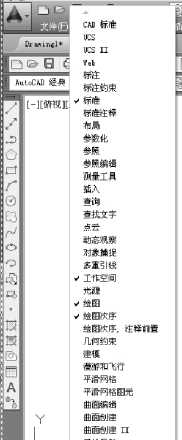

图 1.1.14 所示为 AutoCAD2020 工具栏快捷菜单；图 1.1.15 所示为工具选项板。

图1.1.14

图1.1.15

4. 绘图窗口

绘图窗口是用户绘图的工作区域，所有的绘图结果都反映在该窗口中。如果图纸比较大，需要查看未显示部分时，可以单击窗口右边下的滚动条上的箭头按钮，或直接拖动滚动条来移动图纸。

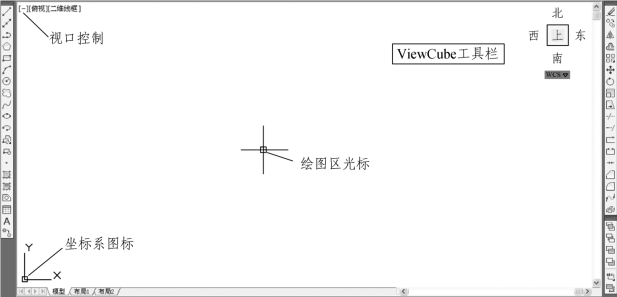

在绘图窗口中，有绘图光标、坐标系图标、ViewCube工具和视口控制四个工具，如图1.1.16所示。

图1.1.16

（1）绘图区光标：光标进入绘图状态时，在绘图区显示十字光标，当光标移出绘图区指向工具栏、下拉菜单等项时，光标显示为箭头。当光标显示为小方格时，AutoCAD处于待选状态，可通过单击鼠标直接在绘图工作区域中进行单个对象的选择，或框选多个对象。

（2）坐标系图标：在绘图区域中显示一个图标，它表示矩形坐标系的XY轴，该坐标系称为“用户坐标系”，或UCS。AutoCAD提供了有世界坐标系（Word Coordinate System，WCS）和用户坐标系（User Coordinate System，UCS）两种坐标系。世界坐标系是默认坐标系。

（3）ViewCube工具：是一种很方便的控制工具，用来控制三维视图的方向。

（4）视口控制：可以单击以下三个区域中的选项来更改设置。(www.daowen.com)

单击“—”选项：可以显示选项，用于最大化视口、更改视口配置或控制导航工具的显示。

单击“俯视”选项，可在几个标准和自定义视图之间选择。

单击“二维线框”选项，选择一种视觉样式。

5. 命令窗口

命令窗口是 AutoCAD 显示用户从键盘输入命令和显示AutoCAD提示信息的地方，如图1.1.17 所示。默认时，AutoCAD 在命令窗口保留最后三行所执行的命令或提示信息。用户可以通过拖动窗口边框的方式改变命令窗口的大小，使其显示多于三行或少于三行的信息。可用【F2】键打开命令窗口。

图1.1.17

6. 状态栏

状态栏用于显示或设置当前的绘图状态。位于状态栏左侧的一组数字反映当前光标的坐标，其余按钮从左到右分别表示当前是否启用了推断约束、捕捉模式、栅格显示、正交模式、极轴追踪、对象捕捉、三维对象捕捉、对象捕捉追踪、允许/禁止动态UCS、动态输入、显示/隐藏线框、显示/隐藏透明度、快捷特性、选择循环、注释监视器等，如图 1.1.18所示。

图1.1.18

7. 工具选项板

工具选项板提供了一种用来组织、共享和放置块、图案填充及其他工具的有效方法。还可以包含由第三方开放人员提供的自定义工具。如果当前工作界面没有显示工具选项板，则可以通过菜单栏选择“工具”—“选项板”—“工具选项板”命令，打开工具选项板。它可以在某些设计场合大大提高设计效率。

8. 图纸集管理器

图纸集是几个图形文件中图纸的有序集合。将图形整理到图纸集后，可以将图纸集作为包进行发布、传递和归档。图纸集管理器中有多个用于创建图纸和添加视图的选项，这些选项可通过快捷菜单或选项卡按钮进行访问。

想要在当前工作界面显示如图 1.1.19 所示的“图纸集管理器”窗口，需要在菜单中选择“工具”—“工具选项卡”—“图纸集管理器”命令。

界面设置

图1.1.19

（1）启动AutoCAD2020，进入经典空间。

（2）设置工具栏，显示标注工具条、绘图工具条、对象捕捉工具条、修改工具条放置在适当位置。

（3）保存文件名为“经典空间”，文件类型为AutoCAD2020/LT CAD2020图形。

通过本任务的学习，可以初步了解和掌握AutoCAD2020界面介绍设置及文件操作，为后续的操作打下基础。

启动 AutoCAD2020，进入经典空间，设置工具栏，显示建模工具条、曲面编辑工具条放在适当位置。关闭绘图工具条、修改工具条。保存文件名为“认识 CAD”，文件类型为AutoCAD图形样板（*dwt）。
