步骤详解：创建下盖抽壳拉伸特征优化方案

下面讲解下盖（down_cover）的创建过程，下盖是从下部二级控件中分割出来的一部分，从而也继承了一级控件的相应外观形状，只要对其进行细化结构设计即可。零件模型及相应的模型树如图31.11.1所示。

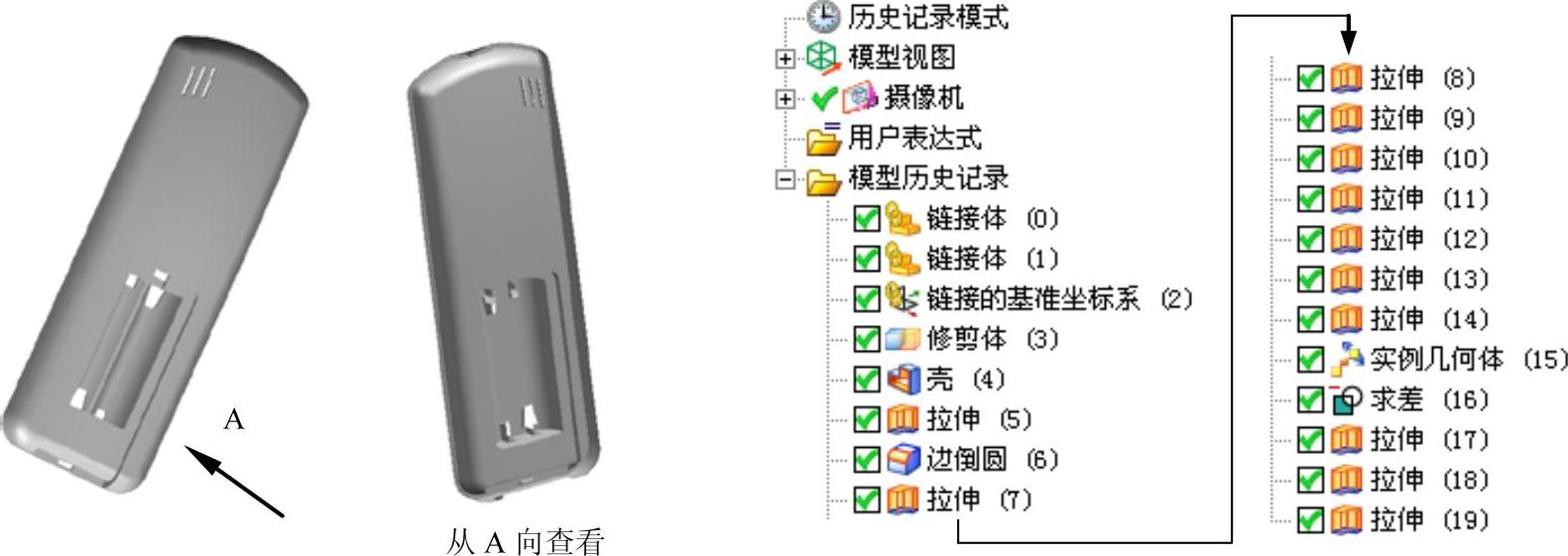

图31.11.1 零件模型及模型树

Step1.创建down_cover层。

（1）在“装配导航器”窗口中的选项上右击，系统弹出快捷菜单（一），在此快捷菜单中选择命令，系统在“装配导航器”中显示controller部件。

（2）在“装配导航器”窗口中的选项上右击，系统弹出快捷菜单（二），在此快捷菜单中选择命令，对模型进行编辑。

（3）在“装配导航器”窗口中的选项上右击，系统弹出快捷菜单（三），在此快捷菜单中选择命令，系统弹出“新建级别”对话框。

（4）单击“新建级别”对话框中的按钮，在弹出的“选择部件名”对话框中的文本框中输入文件名down_cover，单击按钮，系统再次弹出“新建级别”对话框。

（5）单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框，单击“WAVE组件间的复制”对话框后的按钮，系统弹出“根据类型选择”对话框，按住Ctrl键，选择对话框列表中的、和选项，单击按钮。系统再次弹出“类选择”对话框，单击对话框区域的“全选”按钮。选取前面创建的二级控件2中的实体和曲面以及坐标系作为要复制的几何体，单击按钮。系统重新弹出“新建级别”对话框。

（6）在“新建级别”对话框中单击按钮，完成down_cover层的创建。

（7）在“装配导航器”窗口中的选项上右击，在弹出的快捷菜单中选择命令，对模型进行编辑。

Step2.创建图31.11.2所示的修剪体特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“修剪体”对话框。

（2）定义目标体和工具体。选取图31.11.3所示的实体为目标体和工具体。

（3）调整修剪方向。调整修剪方向修剪后如图31.11.2所示。

（4）单击按钮，完成修剪体特征1的创建（完成后隐藏工具体）。

图31.11.2 修剪体特征1

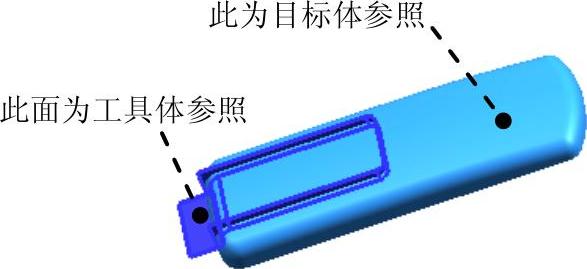

图31.11.3 定义目标体和工具体

Step3.创建图31.11.4所示的抽壳特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“抽壳”对话框。

（2）定义抽壳类型。在“抽壳”对话框的区域下拉列表中选择选项。

（3）定义移除面及抽壳厚度。选取图31.11.5所示的面为移除面，并在文本框中输入值1.2，采用系统默认抽壳方向。

（4）单击按钮，完成抽壳特征1的创建。

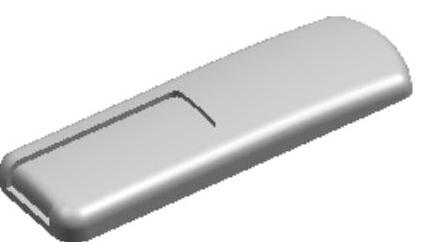

图31.11.4 抽壳特征1

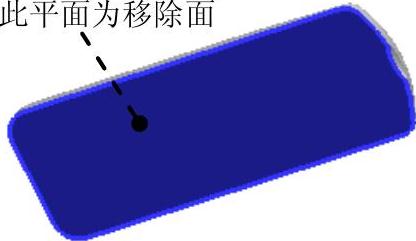

图31.11.5 定义移除面

Step4.创建图31.11.6所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）创建草图。单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取XY基准平面为草图平面，选中区域的复选框，单击按钮。

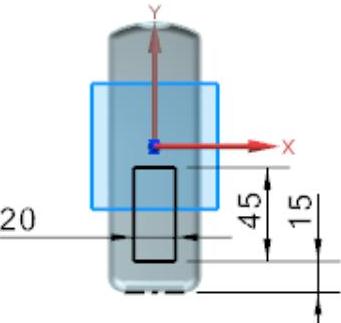

②进入草图环境，绘制图31.11.7所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在下拉列表中选择选项；在“拉伸”对话框区域的下拉列表中选择选项，并选取图31.11.8所示的平面；在区域的下拉列表中选择选项，并在其下的文本框中输入值12；在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求和运算；其他参数采用系统默认设置值。

（4）单击对话框中的按钮，完成拉伸特征1的创建。

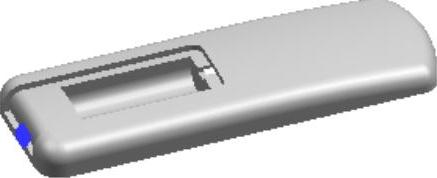

图31.11.6 拉伸特征1

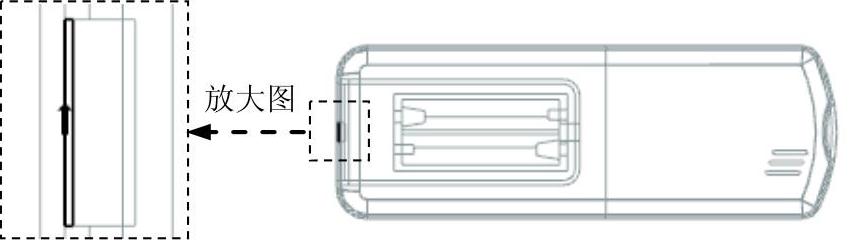

图31.11.7 截面草图

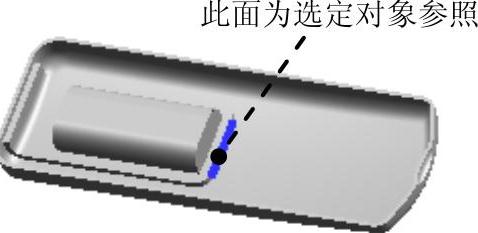

图31.11.8 定义选定对象

Step5.创建图31.11.9b所示的边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）定义边倒圆。选取图31.11.9a所示的两条边为边倒圆参照，并在文本框中输入值6。

（3）单击按钮，完成边倒圆特征1的创建。

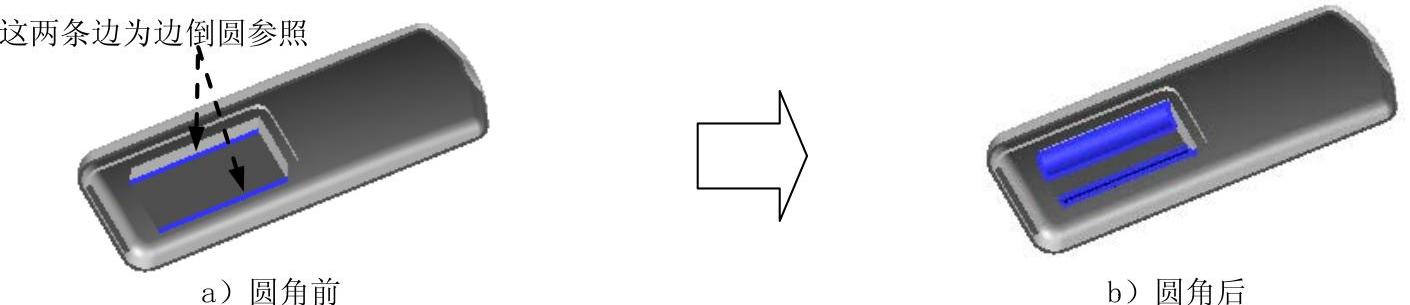

图31.11.9 边倒圆特征1

Step6.创建图31.11.10所示的拉伸特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）创建草图。单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取图31.11.11所示的模型表面为草图平面，取消选中区域的复选框，单击按钮。

②进入草图环境，绘制图31.11.12所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值2；在区域的下拉列表中选择选项，并在其下的文本框中输入值43；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求差运算；其他参数采用系统默认设置。

（4）单击对话框中的按钮，完成拉伸特征2的创建。

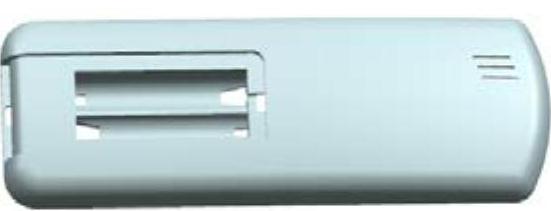

图31.11.10 拉伸特征2

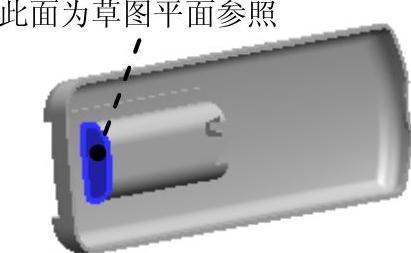

图31.11.11 定义草图平面

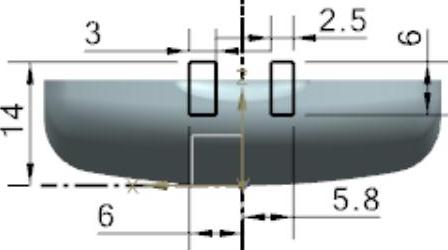

图31.11.12 截面草图

Step7.创建图31.11.13所示的拉伸特征3。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）创建草图。单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取图31.11.14所示的模型表面为草图平面，单击按钮。

②进入草图环境，绘制图31.11.15所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并选取图31.11.16所示的为选定对象；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求差运算；其他参数采用系统默认设置。

（4）单击对话框中的按钮，完成拉伸特征3的创建。

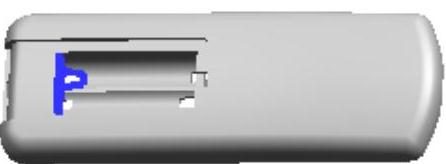

图31.11.13 拉伸特征3

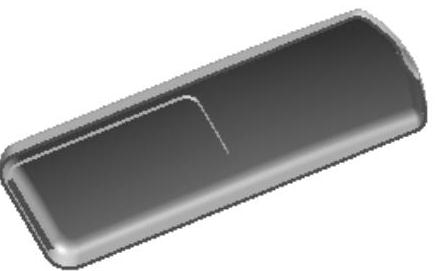

图31.11.14 定义草图平面

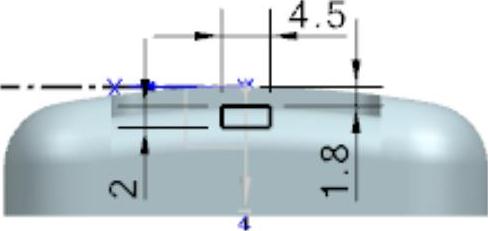

图31.11.15 截面草图

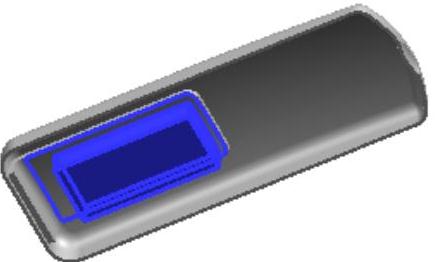

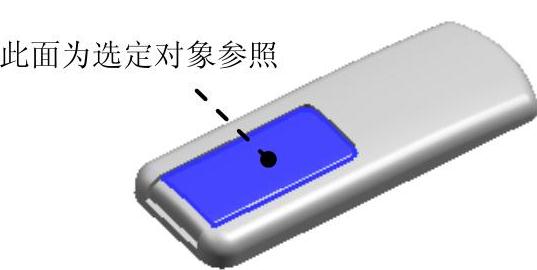

图31.11.16 定义选定对象

Step8.创建图31.11.17所示的拉伸特征4。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）创建草图。单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取XY基准平面为草图平面，单击按钮。

②进入草图环境，绘制图31.11.18所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值8；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求差运算；其他参数采用系统默认设置。

（4）单击对话框中的按钮，完成拉伸特征4的创建。

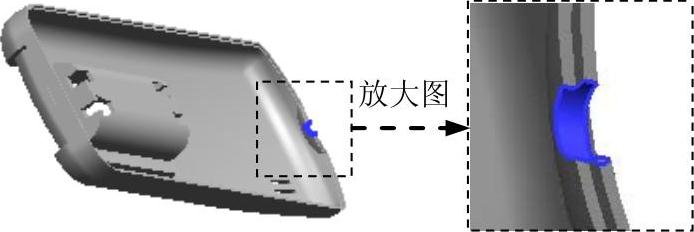

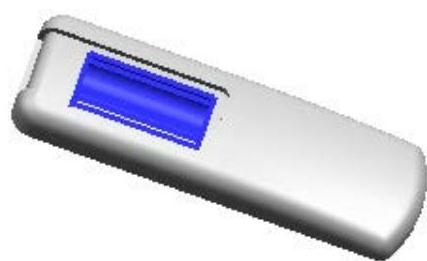

图31.11.17 拉伸特征4

图31.11.18 截面草图

Step9.创建图31.11.19所示的拉伸特征5。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）创建草图。单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取图31.11.20所示的模型表面为草图平面，单击按钮。

②进入草图环境，绘制图31.11.21所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值5；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求差运算；其他参数采用系统默认设置。

（4）单击对话框中的按钮，完成拉伸特征5的创建。

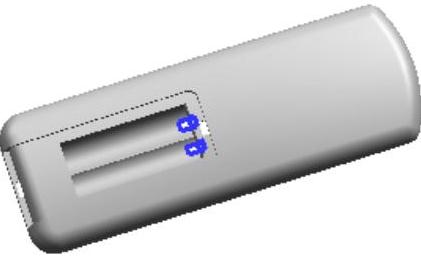

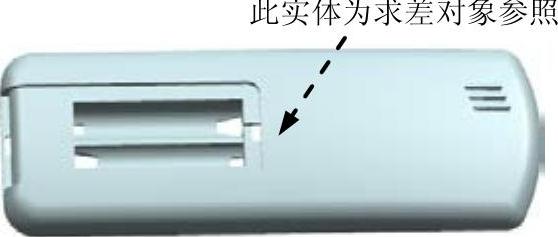

图31.11.19 拉伸特征5

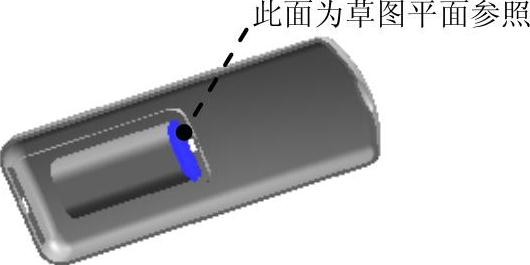

图31.11.20 定义草图平面

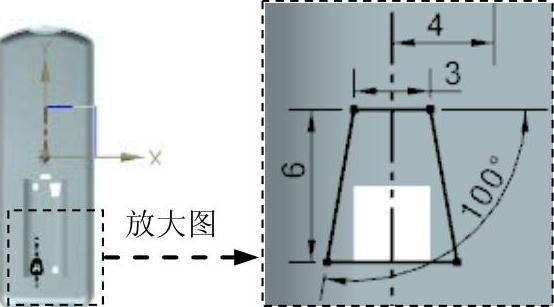

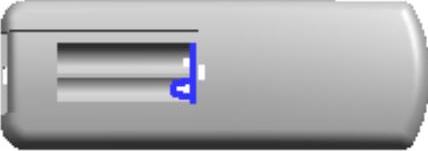

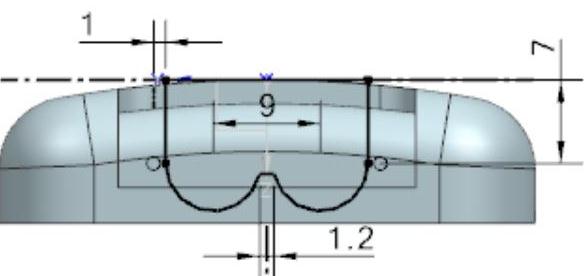

图31.11.21 截面草图

Step10.创建图31.11.22所示的拉伸特征6。(www.daowen.com)

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）创建草图。单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取XY基准平面为草图平面，单击按钮。

②进入草图环境，绘制图31.11.23所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和终点值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值14；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求差运算；其他参数采用系统默认设置。

（4）单击对话框中的按钮，完成拉伸特征6的创建。

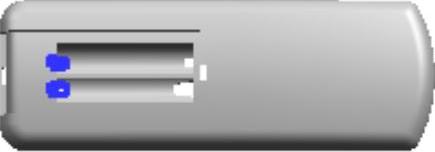

图31.11.22 拉伸特征6

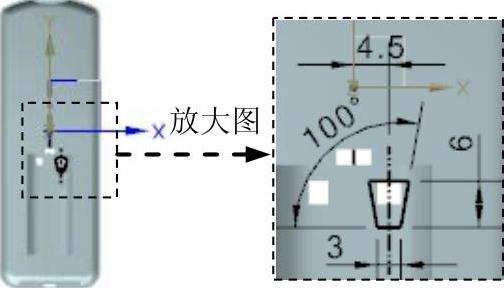

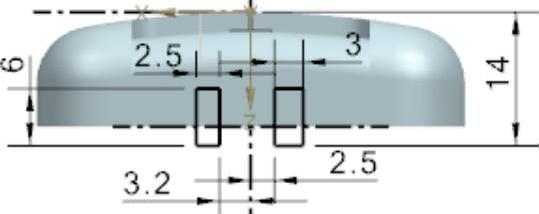

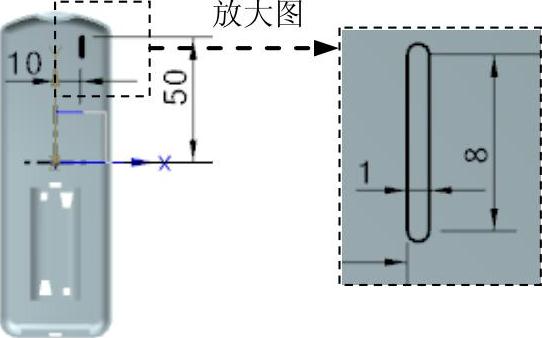

图31.11.23 截面草图

Step11.创建图31.11.24所示的拉伸特征7。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）创建草图。单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取图31.11.25所示的模型表面为草图平面，单击按钮。

②进入草图环境，绘制图31.11.26所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（4）单击对话框中的按钮，完成拉伸特征7的创建。

图31.11.24 拉伸特征7

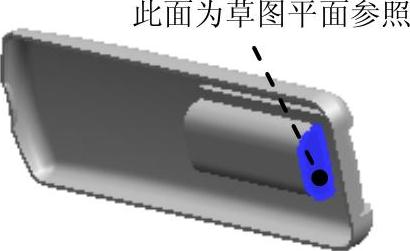

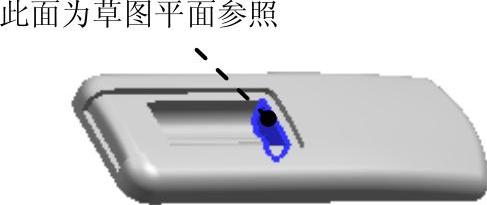

图31.11.25 定义草图平面

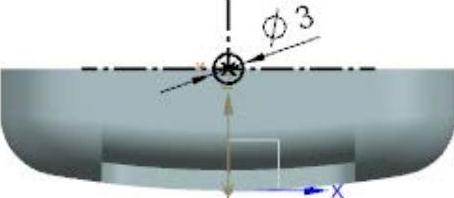

图31.11.26 截面草图

Step12.创建图31.11.27所示的拉伸特征8。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）创建草图。单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取XY基准平面为草图平面，单击按钮。

②进入草图环境，绘制图31.11.28所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值12；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求差运算；其他参数采用系统默认设置。

（4）单击对话框中的按钮，完成拉伸特征8的创建。

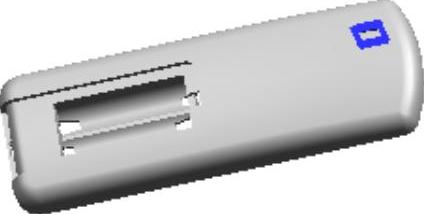

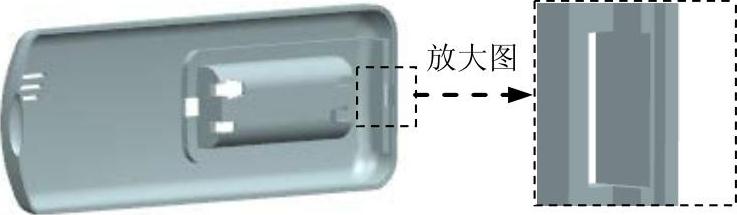

图31.11.27 拉伸特征8

图31.11.28 截面草图

Step13.创建图31.11.29所示的拉伸特征9。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）创建草图。单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取XY基准平面为草图平面，单击按钮。

②进入草图环境，绘制图31.11.30所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值12；在区域的下拉列表中选择选项；在区域中选择选项；其他参数采用系统默认设置。

（4）单击对话框中的按钮，完成拉伸特征9的创建。

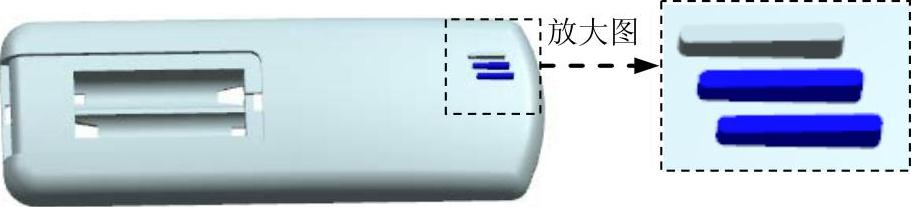

图31.11.29 拉伸特征9

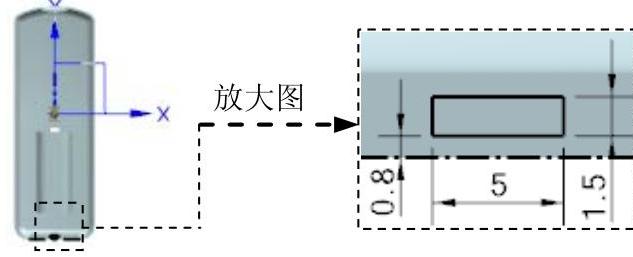

图31.11.30 截面草图

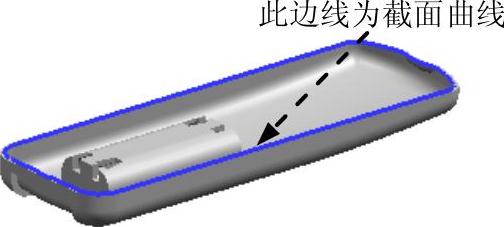

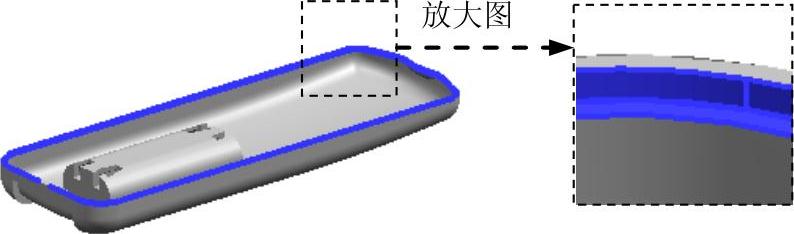

Step14.创建图31.11.31所示的实例几何体特征1。

（1）选择下拉菜单命令，系统弹出“实例几何体”对话框。

（2）定义实例几何体。在下拉列表中选取选项，选取Step13所创建的拉伸特征9。

（3）定义方向。单击右边的矢量构造器，系统弹出“矢量”对话框。在下拉列表中选取选项；单击右边的按钮，弹出“点”对话框，在、、文本框中均输入值0，其余参数按系统默认设置值，单击按钮，完成出发点的指定；单击右边的“点”按钮，弹出“点”对话框，在文本框中输入值-2.8，在文本框中输入值1，在文本框中输入值0，其余参数采用系统默认设置，单击按钮，完成终止点的指定，然后在“矢量”对话框中单击按钮。
