屏幕创建及修剪流程及技巧

屏幕(screen)作为上盖的同级别零件,在从三级控件中分割出来后经过细化就是最终的模型零件。下面讲解屏幕的创建过程,零件模型及相应的模型树如图31.7.1所示。

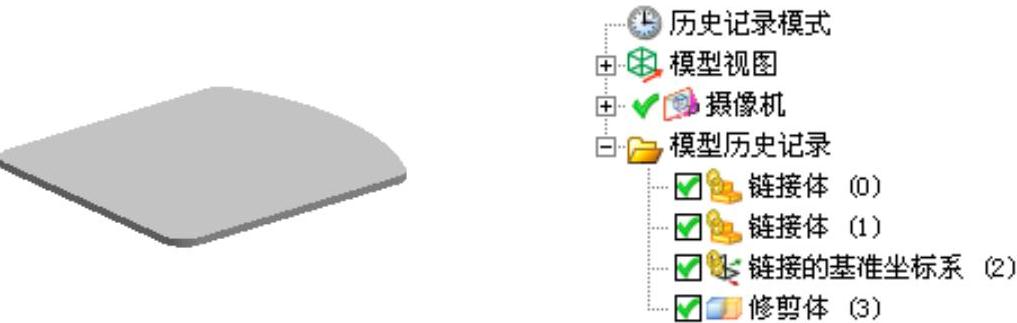

图31.7.1 零件模型及模型树

Step1.创建screen层。

(1)在图形区的右侧单击“装配导航器”按钮978-7-111-42424-6-Chapter31-1099.jpg,在弹出的“装配导航器”窗口中选择978-7-111-42424-6-Chapter31-1100.jpg选项,并右击,从系统弹出的快捷菜单中选择978-7-111-42424-6-Chapter31-1101.jpg选项后的子选项978-7-111-42424-6-Chapter31-1102.jpg。选取978-7-111-42424-6-Chapter31-1103.jpg并右击,从系统弹出的快捷菜单中选择978-7-111-42424-6-Chapter31-1104.jpg命令。在弹出的子菜单中选择978-7-111-42424-6-Chapter31-1105.jpg命令,系统弹出“新建级别”对话框。

(2)在“新建级别”对话框中单击978-7-111-42424-6-Chapter31-1106.jpg按钮,系统弹出“选择部件名”对话框。在978-7-111-42424-6-Chapter31-1107.jpg文本框中输入部件名screen,单击978-7-111-42424-6-Chapter31-1108.jpg按钮,系统再次弹出“新建级别”对话框。

(3)单击“新建级别”对话框中的978-7-111-42424-6-Chapter31-1109.jpg按钮,系统弹出“WAVE组件间的复制”对话框,单击“WAVE组件间的复制”对话框978-7-111-42424-6-Chapter31-1110.jpg区域的978-7-111-42424-6-Chapter31-1111.jpg按钮,系统弹出“根据类型选择”对话框,按住Ctrl键,选择对话框列表中的978-7-111-42424-6-Chapter31-1112.jpg978-7-111-42424-6-Chapter31-1113.jpg978-7-111-42424-6-Chapter31-1114.jpg选项,单击978-7-111-42424-6-Chapter31-1115.jpg按钮。系统再次弹出“类选择”对话框,单击对话框978-7-111-42424-6-Chapter31-1116.jpg区域的“全选”按钮978-7-111-42424-6-Chapter31-1117.jpg。选取前面创建的整个控件模型作为要复制的几何体,单击978-7-111-42424-6-Chapter31-1118.jpg按钮。系统重新弹出“新建级别”对话框。

注意:在选取控件中的实体时,为了不选到零件top_cover中的实体,可暂时将其隐藏。

(5)在“新建级别”对话框中单击978-7-111-42424-6-Chapter31-1119.jpg按钮,完成screen层的创建。

Step2.将screen.prt部件转为显示部件。在装配导航器中的978-7-111-42424-6-Chapter31-1120.jpg部件名上右击,在弹出的快捷菜单中选择978-7-111-42424-6-Chapter31-1121.jpg命令。

Step3.创建图31.7.2所示的修剪体特征1。

(1)选择命令。选择下拉菜单978-7-111-42424-6-Chapter31-1122.jpg978-7-111-42424-6-Chapter31-1123.jpg978-7-111-42424-6-Chapter31-1124.jpg978-7-111-42424-6-Chapter31-1125.jpg978-7-111-42424-6-Chapter31-1126.jpg命令(或单击978-7-111-42424-6-Chapter31-1127.jpg按钮),系统弹出“修剪体”对话框。

(2)定义修剪片体。选取图31.7.3所示的实体特征为修剪的目标体,在绘图区域中单击鼠标中键,选取图31.7.4所示的曲面为修剪的工具体,调整修剪方向。(www.daowen.com)

(3)单击978-7-111-42424-6-Chapter31-1128.jpg按钮,完成修剪体特征1的创建。

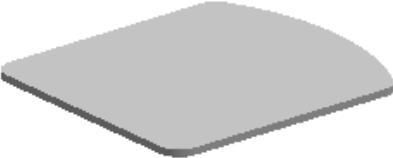

图31.7.2 修剪体特征1

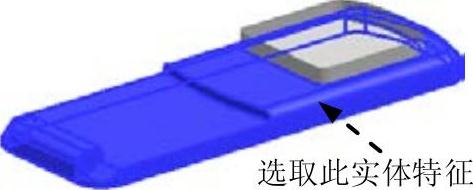

图31.7.3 定义目标体


图31.7.4 定义工具体

Step4.设置隐藏。

(1)选择命令。选择下拉菜单978-7-111-42424-6-Chapter31-1132.jpg978-7-111-42424-6-Chapter31-1133.jpg978-7-111-42424-6-Chapter31-1134.jpg978-7-111-42424-6-Chapter31-1135.jpg978-7-111-42424-6-Chapter31-1136.jpg命令(或单击978-7-111-42424-6-Chapter31-1137.jpg按钮),系统弹出“类选择”对话框。

(2)选择隐藏对象。单击“类选择”对话框中的978-7-111-42424-6-Chapter31-1138.jpg按钮,系统弹出“根据类型选择”对话框,按住Ctrl键,选择对话框列表中的978-7-111-42424-6-Chapter31-1139.jpg978-7-111-42424-6-Chapter31-1140.jpg选项,单击978-7-111-42424-6-Chapter31-1141.jpg按钮。系统再次弹出“类选择”对话框,单击对话框中的“全选”按钮978-7-111-42424-6-Chapter31-1142.jpg。。

(3)完成隐藏操作。单击对话框中的978-7-111-42424-6-Chapter31-1143.jpg按钮,完成对设置对象的隐藏。

Step5.保存零件模型。选择下拉菜单978-7-111-42424-6-Chapter31-1144.jpg978-7-111-42424-6-Chapter31-1145.jpg978-7-111-42424-6-Chapter31-1146.jpg命令,即可保存零件模型。
